高電圧絶縁抵抗計 IR5051
PV専用レンジ付Max. 5 kVの高電圧絶縁抵抗測定
-
-
-
Z3210装着時 -
Option -
特長
- PVの絶縁抵抗を発電中でも安全、正確に測定
- 高電圧設備（トランス, ケーブル, モータ等）の絶縁抵抗測定用
- 幅広く発生できる試験電圧250 V〜5 kV
- 最大10 TΩの広範囲測定
- 絶縁診断指数の自動計算と表示
- 手書きメモの作業を減少できるデータメモリ機能
- 選べる通信：ワイヤレス＆USB対応
- 小型, 軽量, IP65ハードケースが標準付属
形名（発注コード）
| IR5051 | ワイヤレスアダプタ Z3210 付属なし | ¥280,000（税込 ¥308,000） |
|---|---|---|
| IR5051-90 | ワイヤレスアダプタ Z3210 付属あり | ¥292,000（税込 ¥321,200） |

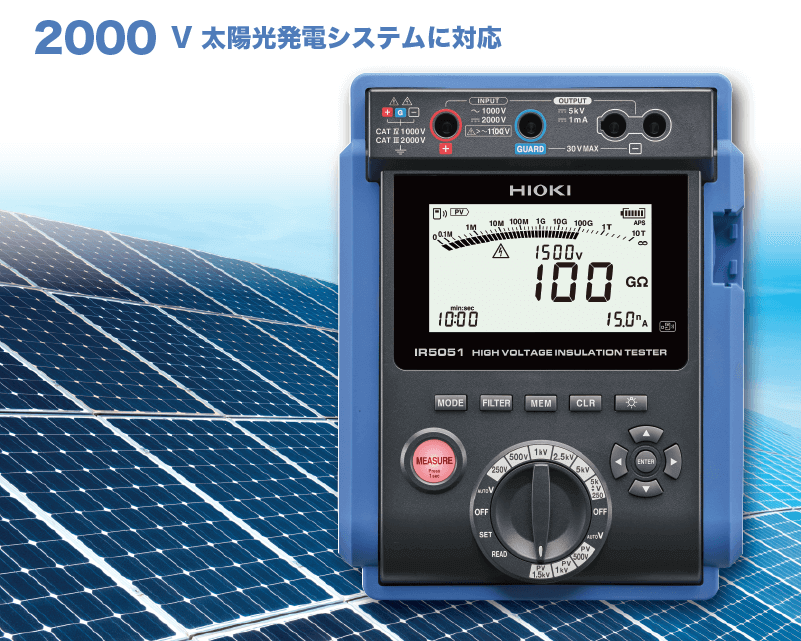

2000 V 太陽光発電システム対応
発電中も絶縁抵抗測定できる
CAT III 2000 V, CAT IV 1000 Vを対応したIR5051はDC 2000 V 太陽光発電システムまで絶縁抵抗と開放電圧測定を安全に測定できます。
太陽光パネルの絶縁抵抗測定用に設計されたIR5051は、発電中の影響を受けずに正確な絶縁抵抗値が測定できます。
2000 V 太陽光発電システムで地絡したパネルを見つける機能
無償アプリのGENNECT Crossを使用し太陽発電システムで地絡したパネルを見つけることができます。

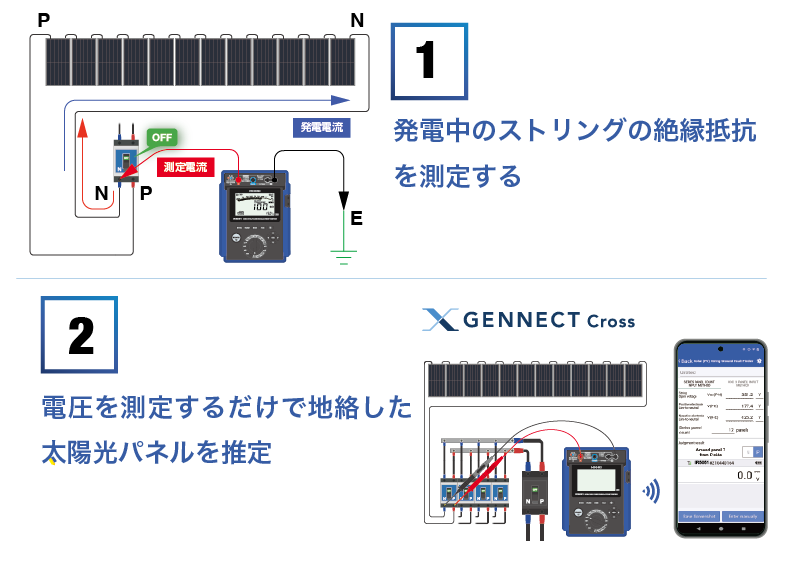

- 1.発電中のストリングの絶縁抵抗を測定します。絶縁不良を確認したストリングの中から地絡している太陽光パネルを見つけます。
- 2.その断路器の電圧を測定しGennect Cross に送信すれば、地絡しているパネルの位置を表示します。IR5051 はDC 2000 V までの電圧を安全かつ正確に測定できます。
正確で使いやすい絶縁抵抗計
細かな出力電圧が設定できる
直感的に操作できるロータリースイッチ

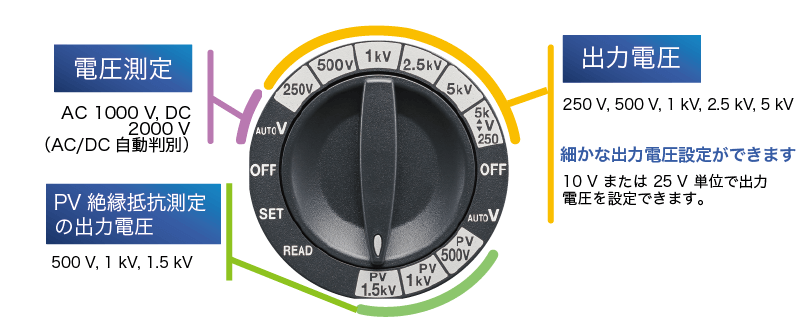

- 出力電圧が5レンジから選択できます。
- 特定の試験条件に合わせて、出力電圧は10 Vまたは25 Vの単位で細かに設定ができます。
- 電圧測定:AC/DC 自動判別測定ができます。
測定を安定させるための機能と性能

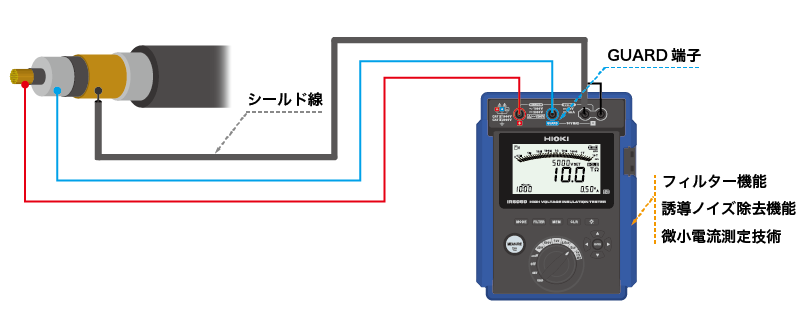

被測定物が非常に高抵抗であるとき、絶縁抵抗計は、微小な電流を測定しています。些細な測定環境の変化でも影響を受けやすいため、測定値が不安定になることがあります。IR5051は、シールド線や独自の測定技術により環境の影響を軽減し、10 TΩまで安定した測定ができます。
絶縁測定における高度な診断機能と計算機能

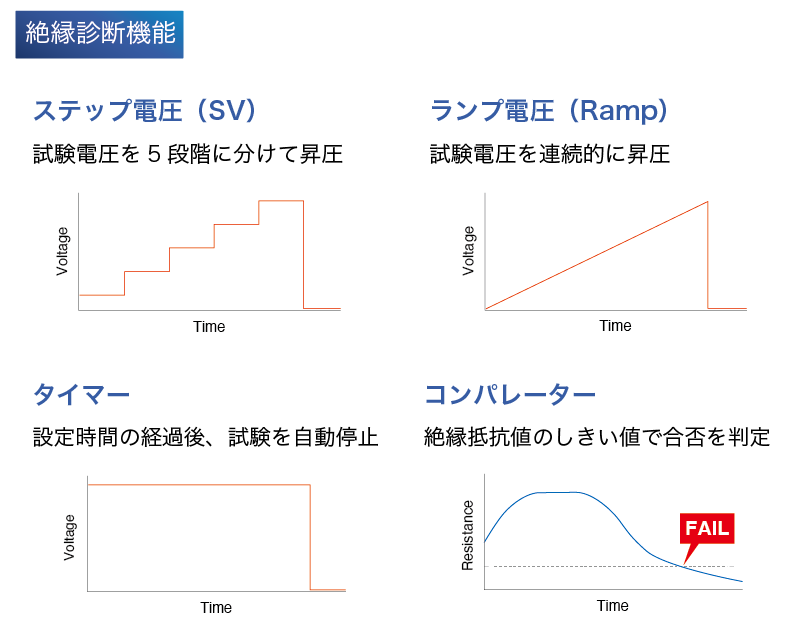

試験の用途に合わせて測定法が選択できる
被測定物に高電圧を印加し続けると、絶縁体を破壊するおそれがあります。 できるだけ印加する電圧を抑えて絶縁状態を試験することで、高電圧の印加による破壊を防止できます。
IR5051は、試験の用途に合わせて最適な測定方法を選択できるように、多彩な絶縁診断機能を備えています。
絶縁診断指数の自動計算と表示

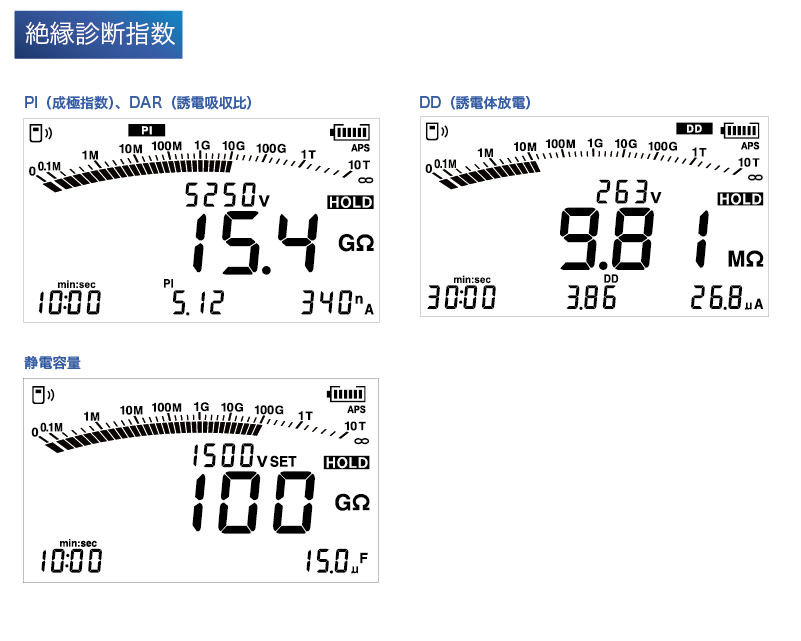

測定終了後、絶縁抵抗値や漏れ電流だけでなく、絶縁診断指数(DAR、 PI、DD、静電容量）も表示できます。絶縁の良否判断基準の1つとして規定時間経過時の測定値から計算し表示します。
安全設計
高い安全性に設計された絶縁抵抗計
CAT III 2000, CAT IV 1000対応のIR5051は最高の安全性能を持っています。絶縁抵抗測定は停電状態で測定するので、危険性はないと考えるかもしれません。しかし、万が一の事故に備えて安全性を高めています。

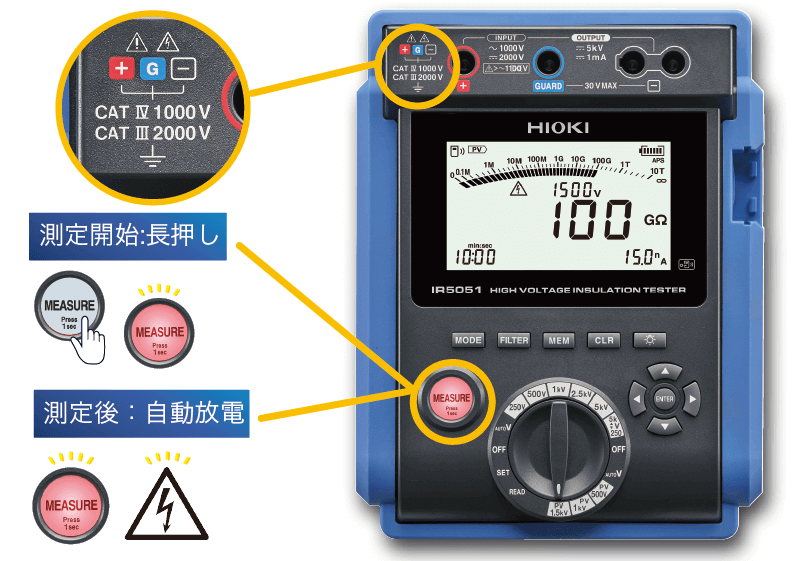

測定開始：1 秒間長押しで測定開始。誤操作による高電圧発生を防止します。高電圧発生中は測定ボタンが点滅し注意を促します。
測定後：試験後、測定対象に残留した電荷を自動的に放電します。放電中はMEASURE ボタンと放電マークが点滅し放電が完了すると点滅は止まります。
無線通信機能でさらに便利に
ワイヤレス化に対応 (*1)
- *1:別売オプションのワイヤレスアダプタ Z3210が必要です。
オプションのワイヤレスアダプタZ3210を使用すれば、スマートフォンやタブレットにBluetooth®通信で測定値を転送できます。
Gennect Cross と繋げて、絶縁抵抗計をさらに使いやすく
- 電流の時系列グラフで高圧ケーブルの絶縁状態を知ることができます。Gennect Crossのロギング機能で、1秒間隔の時系列グラフを作成できます。
- 絶縁抵抗測定:「現場メンテナンス」機能で、測定箇所と測定値を写真にまとめることができます。
- レポート作成: 測定結果を束ねて現場で簡単にPDFレポートを作成します。
測定データをExcel®帳票に転送入力
Excel®ファイルを開き、セルを選択した状態でスタンバイします。 測定器の表示をホールドするとデータが転送され、選択したセルに測定値が入力されます。
- *ワイヤレスアダプタZ3210によるBluetooth® 通信を使用します。
測定後にUSB通信でデータ転送
計測器内に保存した測定値やロギングデータをPCに転送します。PCにExcelと無償ExcelアドインのSequence Makerが必要です。
- *別売の通信パッケージDT4900-01を使用します。
堅牢な保護構造
屋外作業をサポートする防塵防水ケース
携帯用ケースC0212 は防塵防水性能IP65 のハードケースです。
絶縁抵抗計本体とテストリードをすべて収納することで、持ち運びが楽になります。
基本仕様
| 測定項目 | 絶縁抵抗測定、PV絶縁抵抗測定、漏れ電流測定、電圧測定、静電容量測定(DD機能) |
|---|---|
| 端子間最大定格電圧 | AC 1000 V、DC 2000 V |
| 対地間最大定格電圧 | 1000 V（CAT IV）、2000 V（CAT III） |
| 使用温湿度範囲 | -20˚C〜50˚C *1（結露しないこと） |
| 保存温湿度範囲 | -25˚C〜65˚C、80% RH以下(結露しないこと) |
| 防じん性、防水性 | IP40（プロテクタ装着時かつ端子部を除く）、IP65（C0212携帯用ケース） |
| 適合規格 | EN 61010（安全性）、EN 61326（EMC）、IEC 61557-1, IEC 61557-2（絶縁抵抗計） |
| 電源 | 単3形アルカリ乾電池(LR6) ×8 または ニッケル水素充電池(HR6) ×8 |
| 連続使用時間 *2 | 約5時間(Z3210未装着)、約4時間(Z3210装着、無線通信時） |
| 寸法、質量 | 195(W) × 254(H) × 89(D) mm、約1.7 kg（電池を含む） |
| 付属品 | テストリードL9850-01 ×1、テストリードL9850-02 ×1、テストリードL9850-03 ×1、ワニ口クリップL9851-01×1、ワニ口クリップL9851-02×1、ワニ口クリップL9851-03×1、テストピンL9852×1、携帯用ケースC0212 ×1、単3形アルカリ乾電池 (LR6) ×8、取扱説明書 ×1、使用上の注意 ×1、ワイヤレスアダプタZ3210（IR5051-90のみ） |
- *1:-20℃〜40℃（80% RH 以下）、40℃〜45℃（60% RH 以下）、 45℃〜50℃（50% RH 以下）
- *2:アルカリ乾電池使用時、5 kV発生、+/－端子間開放、バックライトOFF、コンパレーターOFF、23℃参考値
機能仕様
| 絶縁診断機能 | PI, DAR, DD, SV, Ramp, Timer*3 |
|---|---|
| その他機能 | 電池有効範囲表示, 活線警告表示, オートパワーセーブ, 自動放電, バックライト, ブザー, データメモリマニュアル記録, データメモリロギング記録, 温湿度入力, 経過時間表示, 時計機能, フィルター, ハードウェアフィルター, ホールド, システムリセット, USB通信機能(DT4900-01装着時のみ), 無線通信(Z3210装着時のみ), コンパレーター, バーグラフ, 絶縁診断機能の切り替え, ブレイクダウン機能, 負電圧通知機能 |
- *3:PV絶縁抵抗ファンクションはTimerのみ設定可能
PV絶縁抵抗測定
| 出力電圧範囲 | DC 250 V〜2.00 kV | ||
|---|---|---|---|
| プリセット試験電圧 | 500 V, 1 kV, 1.5 kV | ||
| 設定分解能 | 250 V〜1 kV：10 V steps, 1 kV〜2 kV：25 V steps | ||
| 定格測定電圧(設定値) | 500 V | 1000 V | 1500 V |
| 確度保証範囲(1) | 0.00 MΩ〜5.00 GΩ ±5% rdg ±5 dgt | 0.00 MΩ〜10.00 GΩ ±5% rdg ±5 dgt | 0.00 MΩ〜20.0 GΩ ±5% rdg ±5 dgt |
| 確度保証範囲(2) | 5.01 GΩ〜100 GΩ ±20% rdg | 10.1 GΩ〜100 GΩ ±20% rdg | 20.1 GΩ〜100 GΩ ±20% rdg |
| 定格電流 | 定格測定電圧(設定値) ÷ 開放回路電圧を維持できる下限抵抗値 | ||
| 開放回路電圧 | 設定値の－0％，＋10％ | ||
| 短絡電流 | 2 mA以下 | ||
| 測定可能回数 | 1000回以上 | ||
絶縁抵抗測定
| 出力電圧範囲 | DC 250 V〜5.20 kV | ||||
|---|---|---|---|---|---|
| 設定分解能 | 250 V〜1 kV：10 V steps、1 kV〜5 kV：25 V steps | ||||
| 定格測定電圧(設定値) | 250 V | 500 V | 1000 V | 2500 V | 5000 V |
| 確度保証範囲(1) | 0.00 MΩ〜2.50 GΩ ±5% rdg ±5 dgt | 0.00 MΩ〜5.00 GΩ ±5% rdg ±5 dgt | 0.00 MΩ〜10.0 GΩ ±5% rdg ±5 dgt | 0.00 MΩ〜25.0 GΩ ±5% rdg ±5 dgt | 0.00 MΩ〜50.0 GΩ ±5% rdg ±5 dgt |
| 確度保証範囲(2) | 2.51 GΩ〜500 GΩ ±20% rdg | 5.01 GΩ〜1.00 TΩ ±20% rdg | 10.1 GΩ〜2.00 TΩ ±20% rdg | 25.1 GΩ〜5.00 TΩ ±20% rdg | 50.1 GΩ〜10.00 TΩ ±20% rdg |
| 定格電流 | 1 mA〜1.2 mA | ||||
| 短絡電流 | 2 mA以下 | ||||
| 測定可能回数 | 200回以上 | ||||
電流（漏れ電流）測定
| レンジ （オートレンジ) | 10 nA | 100 nA | 1000 nA | 10 μA | 100 μA | 1 mA |
|---|---|---|---|---|---|---|
| 表示範囲 | 0.00 nA ～ 9.99 nA | 9.0 nA ～99.9 nA | 90 nA ～ 999 nA | 0.90 μA ～ 9.99 μA | 9.0 μA ～ 99.9 μA | 90 μA ～ 999 μA (*1) 0.90 mA ～ 3.00 mA (*2) |
| 分解能 | 0.01 nA | 0.1 nA | 1 nA | 0.01 μA | 0.1 μA | *1: 1 μA *2: 0.01 mA |
電圧測定
| 確度保証範囲 | AC 30 V〜1000 V(45 Hz〜65 Hz) DC ±10 V〜±2000 V |
|---|---|
| 確度 | ± 3% rdg. ± 3dgt |
| 入力抵抗 | 500 kΩ以上(DC, 45 Hz〜65 Hz) |
| 過負荷保護 | AC 1100 V（1分間 +/－端子間） DC 2200 V（1分間 +/－端子間） |
容量測定
| 確度 | ±10 %rdg ±5 nF（確度保証範囲：10.0 nF〜25.0 µF） | ||
|---|---|---|---|
| レンジ | 100 nF | 1000 nF | 10 μF |
| 表示範囲 | 0.0 nF ～ 99.9 nF | 100 nF ～ 999 nF | 1.00 μF ～ 9.99 μF (*1) 10.0 μF ～ 25.0 μF(*2) |
| 分解能 | 0.1 nF | 1 nF | *1: 0.01 μF *2: 0.1 μF |
標準付属品 (9)
Z3210は、IR5051-90のみ付属されています。
ハードケース, IP65
¥7,000（税込 ¥7,700）
赤、3 m
¥10,000（税込 ¥11,000）
黒、3 m、 シールドケーブル
¥7,000（税込 ¥7,700）
青、3 m
¥2,500（税込 ¥2,750）
赤、 L9850用
¥2,500（税込 ¥2,750）
黒、 L9850用
¥2,500（税込 ¥2,750）
青、 L9850用
¥2,500（税込 ¥2,750）
赤、黒、 L9850用
テストリード (6)
¥7,000（税込 ¥7,700）
赤、3 m
¥10,000（税込 ¥11,000）
黒、3 m、 シールドケーブル
¥7,000（税込 ¥7,700）
青、3 m
¥20,000（税込 ¥22,000）
赤、10 m
¥25,000（税込 ¥27,500）
黒、10 m、シールドケーブル
¥20,000（税込 ¥22,000）
青、10 m
ワニ口クリップ (3)
¥2,500（税込 ¥2,750）
赤、 L9850用
¥2,500（税込 ¥2,750）
黒、 L9850用
¥2,500（税込 ¥2,750）
青、 L9850用
テストピン (1)
¥2,500（税込 ¥2,750）
赤、黒、 L9850用
通信 (2)
¥15,400（税込 ¥16,940）
Windows 10対応
携帯用ケース (1)
ハードケース, IP65
充電池 (2)
¥3,000（税込 ¥3,300）

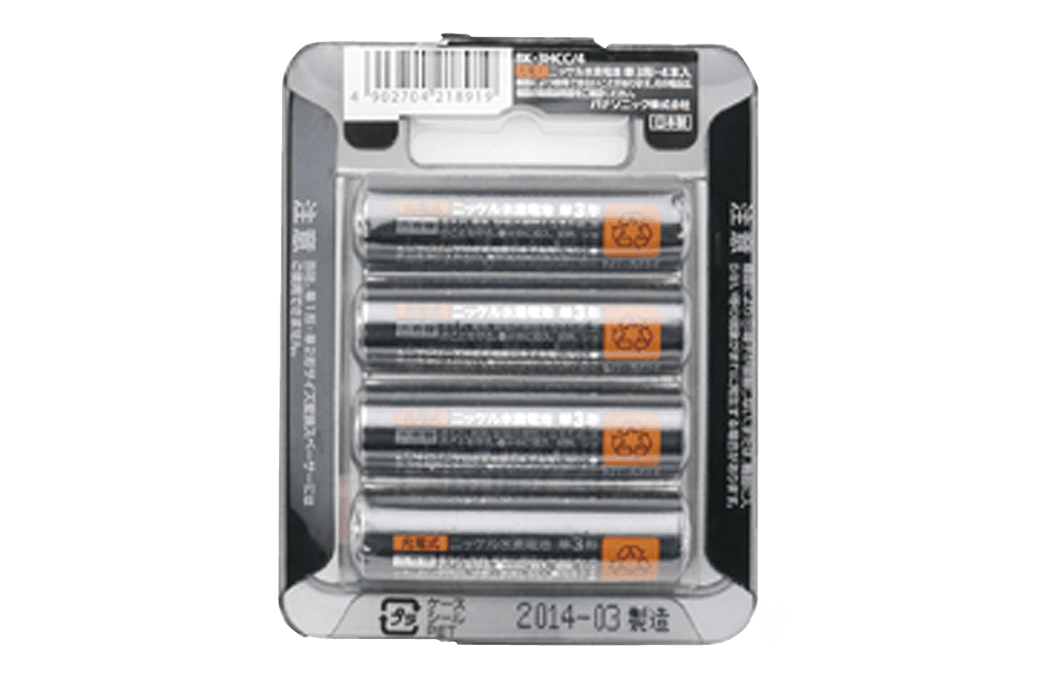

2500mAh, 4本セット, ※日本国内専用、海外での使用、航空便、あるいは船便による輸送はできません
