高電圧絶縁抵抗計 IR5050

Max. 5 kVの高電圧絶縁抵抗測定

特長

  • 高電圧設備(トランス, ケーブル, モータ等)の絶縁抵抗測定用
  • 幅広く発生できる試験電圧250 V〜5 kV
  • 最大10 TΩの広範囲測定
  • 絶縁診断指数の自動計算と表示
  • 手書きメモの作業を減少できるデータメモリ機能
  • 選べる通信:ワイヤレス&USB対応
  • 小型, 軽量, IP65ハードケースが標準付属

形名(発注コード)

IR5050 ¥248,000(税込 ¥272,800)

正確で使いやすい絶縁抵抗計

細かな出力電圧が設定できる

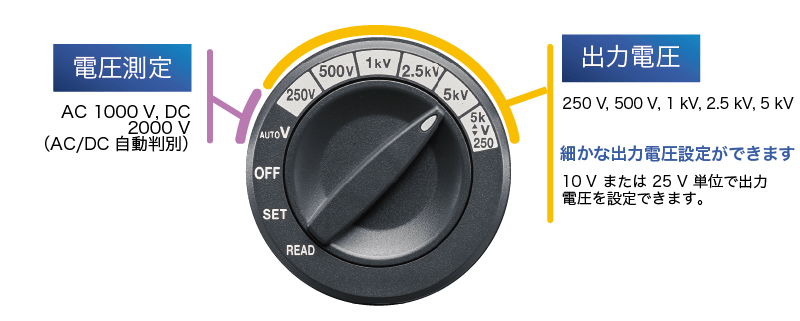

直感的に操作できるロータリースイッチ

  • 出力電圧が5レンジから選択できます。
  • 特定の試験条件に合わせて、出力電圧は10 Vまたは25 Vの単位で細かに設定ができます。
  • 電圧測定:AC/DC 自動判別測定ができます。

測定を安定させるための機能と性能

被測定物が非常に高抵抗であるとき、絶縁抵抗計は、微小な電流を測定しています。些細な測定環境の変化でも影響を受けやすいため、測定値が不安定になることがあります。IR5050は、シールド線や独自の測定技術により環境の影響を軽減し、10 TΩまで安定した測定ができます。

絶縁測定における高度な診断機能と計算機能

試験の用途に合わせて測定法が選択できる

被測定物に高電圧を印加し続けると、絶縁体を破壊するおそれがあります。 できるだけ印加する電圧を抑えて絶縁状態を試験することで、高電圧の印加による破壊を防止できます。

IR5050は、試験の用途に合わせて最適な測定方法を選択できるように、多彩な絶縁診断機能を備えています。

絶縁診断指数の自動計算と表示

測定終了後、絶縁抵抗値や漏れ電流だけでなく、絶縁診断指数(DAR、 PI、DD、静電容量)も表示できます。 絶縁の良否判断基準の1つとして規定時間経過時の測定値から計算し表示します。

安全設計

高い安全性に設計された絶縁抵抗計

CAT III 2000, CAT IV 1000対応のIR5050は最高の安全性能を持っています。絶縁抵抗測定は停電状態で測定するので、危険性はないと考えるかもしれません。しかし、万が一の事故に備えて安全性を高めています。

測定開始:1 秒間長押しで測定開始。誤操作による高電圧発生を防止します。高電圧発生中は測定ボタンが点滅し注意を促します。

測定後:試験後、測定対象に残留した電荷を自動的に放電します。放電中はMEASURE ボタンと放電マークが点滅し放電が完了すると点滅は止まります。

無線通信機能でさらに便利に

ワイヤレス化に対応 (*1)

  • *1:別売オプションのワイヤレスアダプタ Z3210が必要です。

オプションのワイヤレスアダプタZ3210を使用すれば、スマートフォンやタブレットにBluetooth®通信で測定値を転送できます。

Gennect Cross と繋げて、絶縁抵抗計をさらに使いやすく

  • 電流の時系列グラフで高圧ケーブルの絶縁状態を知ることができます。Gennect Crossのロギング機能で、1秒間隔の時系列グラフを作成できます。
  • 絶縁抵抗測定:「現場メンテナンス」機能で、測定箇所と測定値を写真にまとめることができます。
  • レポート作成: 測定結果を束ねて現場で簡単にPDFレポートを作成します。

Gennect Crossの詳細はこちら

測定データをExcel®帳票に転送入力

Excel®ファイルを開き、セルを選択した状態でスタンバイします。 測定器の表示をホールドするとデータが転送され、選択したセルに測定値が入力されます。

ワイヤレスアダプタZ3210の詳細はこちら

  • *ワイヤレスアダプタZ3210によるBluetooth®通信を使用します。

測定後にUSB通信でデータ転送

計測器内に保存した測定値やロギングデータをPCに転送します。PCにExcelと無償ExcelアドインのSequence Makerが必要です。

Sequence Makerの詳細はこちら

  • *別売の通信パッケージ DT4900-01を使用します。

堅牢な保護構造

屋外作業をサポートする防塵・防水ケース

携帯用ケースC0212 は防塵防水性能IP65 のハードケースです。
絶縁抵抗計本体とテストリードをすべて収納することで、持ち運びが楽になります。

基本仕様

確度保証期間 1年
測定項目 絶縁抵抗測定、漏れ電流測定、電圧測定、静電容量測定(DD機能)
端子間最大定格電圧 AC 1000 V、DC 2000 V
対地間最大定格電圧 1000 V(CAT IV)、2000 V(CAT III)
使用温湿度範囲 -20˚C〜50˚C *1(結露しないこと)
保存温湿度範囲 -25˚C〜65˚C、80% RH以下(結露しないこと)
防じん性、防水性 IP40(プロテクタ装着時かつ端子部を除く)、IP65(C0212携帯用ケース)
適合規格 EN 61010(安全性)、EN 61326(EMC)、IEC 61557-1, IEC 61557-2(絶縁抵抗計)
電源 単3形アルカリ乾電池(LR6) ×8 または ニッケル水素充電池(HR6) ×8
連続使用時間 *2 約5時間(Z3210未装着)、約4時間(Z3210装着、無線通信時)
寸法、質量 195(W) × 254(H) × 89(D) mm、約1.7 kg(電池を含む)
付属品 テストリードL9850-01 ×1、テストリードL9850-02 ×1、テストリードL9850-03 ×1、ワニ口クリップL9851-01×1、ワニ口クリップL9851-02×1、ワニ口クリップL9851-03×1、携帯用ケースC0212 ×1、単3形アルカリ乾電池 (LR6) ×8、取扱説明書 ×1、使用上の注意 ×1
  • *1:-25℃〜40℃(80% RH 以下)、40℃〜45℃(60% RH 以下)、 45℃〜50℃(50% RH 以下)
  • *2:アルカリ乾電池使用時、5 kV発生、+/-端子間開放、バックライトOFF、コンパレーターOFF、23℃参考値

機能仕様

絶縁診断機能 PI, DAR, DD, SV, Ramp, Timer
その他機能 電池有効範囲表示, 活線警告表示, オートパワーセーブ, 自動放電, バックライト, ブザー, データメモリマニュアル記録, データメモリロギング記録, 温湿度入力, 経過時間表示, 時計機能, フィルター, ハードウェアフィルター, ホールド, システムリセット, USB通信機能(DT4900-01装着時のみ), 無線通信(Z3210装着時のみ), コンパレーター, バーグラフ, 絶縁診断機能の切り替え, ブレイクダウン機能

絶縁抵抗測定

出力電圧範囲 DC 250 V〜5.20 kV
設定分解能 250 V〜1 kV:10 V steps、1 kV〜5 kV:25 V steps
定格測定電圧(設定値) 250 V 500 V 1000 V 2500 V 5000 V
確度保証範囲(1) 0.00 MΩ〜2.50 GΩ ±5% rdg ±5 dgt 0.00 MΩ〜5.00 GΩ ±5% rdg ±5 dgt 0.00 MΩ〜10.0 GΩ ±5% rdg ±5 dgt 0.00 MΩ〜25.0 GΩ ±5% rdg ±5 dgt 0.00 MΩ〜50.0 GΩ ±5% rdg ±5 dgt
確度保証範囲(2) 2.51 GΩ〜500 GΩ ±20% rdg 5.01 GΩ〜1.00 TΩ ±20% rdg 10.1 GΩ〜2.00 TΩ ±20% rdg 25.1 GΩ〜5.00 TΩ ±20% rdg 50.1 GΩ〜10.00 TΩ ±20% rdg
定格電流 1 mA〜1.2 mA
短絡電流 2 mA以下
測定可能回数 200回以上

電流(漏れ電流)測定

確度 ± 3%rdg ± 3dgt(確度保証範囲:1.00 nA〜3.00mA)
レンジ (オートレンジ) 10 nA 100 nA 1000 nA 10 μA 100 μA 1 mA
表示範囲 0.00 nA ~ 9.99 nA 9.0 nA ~ 99.9 nA 90 nA ~ 999 nA 0.90 μA〜9.99 μA 9.0 μA〜99.9 μA 90 μA〜999 μA (*1)
0.90 mA〜3.00 mA (*2)
分解能 0.01 nA 0.1 nA 1 nA 0.01 μA 0.1 μA *1: 1 μA
*2: 0.01 mA

電圧測定

確度保証範囲 AC 30 V〜1000 V(45 Hz〜65 Hz)
DC ±10 V〜±2000 V
確度 ±3% rdg. ±3 dgt.
入力抵抗 500 kΩ以上(DC, 45 Hz〜65 Hz)
過負荷保護 AC 1100 V(1分間 +/-端子間)
DC 2200 V(1分間 +/-端子間)

容量測定

容量測定は絶縁抵抗測定終了後に自動で実施される(出力電圧が250V以下の場合は実施されない)
確度 ±10 %rdg ±5 nF(確度保証範囲:10.0 nF〜25.0 µF)
レンジ 100 nF 1000 nF 10 μF
表示範囲 0.0 nF ~ 99.9 nF 100 nF ~ 999 nF 1.00 μF ~ 9.99 μF (*1)
10.0 μF ~ 25.0 μF (*2)
分解能 0.1 nF 1 nF *1: 0.01 μF
*2: 0.1 μF

標準付属品 (7)

テストリード (6)

L9850-01、L9850-02、L9850-03は付属されています

ワニ口クリップ (3)

L9851-01、L9851-02、L9851-03は付属されてます。

テストピン (1)

携帯用ケース (1)

充電池 (2)
