絶縁抵抗計 IR4053

絶縁抵抗計　製品紹介ムービー

絶縁抵抗計IR4053は「PVΩファンクション」を搭載、日中に発電をする太陽光発電システムにおいて安全かつ正確な測定を可能にした絶縁抵抗計です。このファンクションにより、太陽電池ストリングを短絡しない方法で太陽電池の発電の影響を受けずに正確な測定が可能になりました

IR4053-10	テストリードL9787付属	¥44,000（税込 ¥48,400）
IR4053-11	スイッチ付きリードセットL9788-11付属	¥48,400（税込 ¥53,240）

太陽光パネルの絶縁抵抗測定用に設計されたIR4053は、発電中の影響を受けずに
正確な絶縁抵抗値が測定できます。

短絡しない測定方法で、通常の絶縁抵抗測定を行った結果
絶縁抵抗値が不安定な場合は、PVΩ レンジにして測定します。

太陽光パネルの影響を受けずに、正確な測定ができます。

測定開始から４秒で測定値を表示します。
１回目の表示後は1秒ごとに表示値を更新します。
素早い測定で快適な使い心地です。

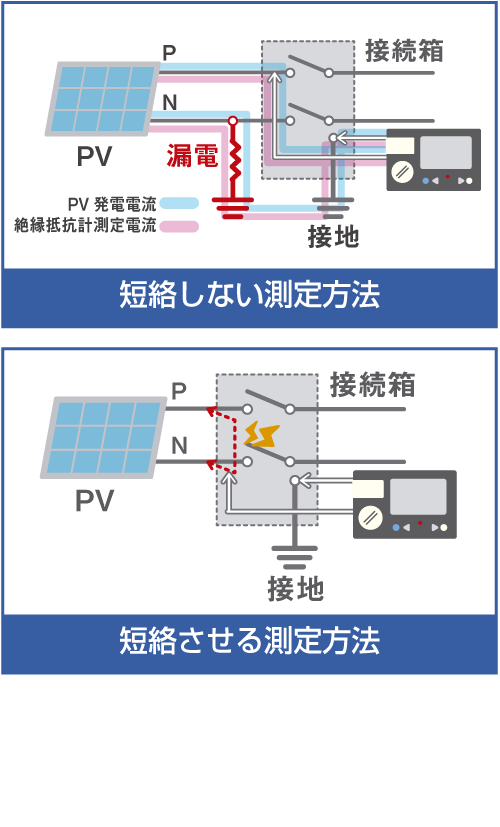

一般社団法人日本電機工業会様（JEMA)及び一般社団法人太陽光発電協会様（JPEA)で共同作成された「太陽光発電システム保守点検ガイドライン」によって規定されている2つの測定方法と従来絶縁抵抗計の問題点

危険性は低いですが、回路の状態によっては発電中PVの影響を受け、実際の絶縁抵抗状態とは違った測定結果になる可能性があります。

発電中PVを正確に測定するには測定回路を短絡させる必要があります。短絡開閉器を別途設置する必要があり、アーク発生の危険性もあります。また、危険を回避する為に夜間の測定が推奨されています。

基準値を設定すると基準値以上をPASS（良）、
基準値未満をFAIL（否）と判定します。

FAIL（否）判定の場合、「ピー」という連続音と
表示画面の赤色点灯でお知らせします。
その為、良否の結果を一目で確認できます。

スイッチ付きリードを使用すれば、リードで測定の開始と停止が可能です。
手元を照らすライトも付いているので、暗所での作業に便利です。

コンクリート上１mからの落下に耐えるドロッププルーフ設計で
現場での使用にも安心です。

確度保証期間 1年

確度保証期間 1年

定格測定電圧	DC 50 V	DC 125 V	DC 250 V	DC 500 V	DC 1000 V
有効最大表示値	100 MΩ	250 MΩ	500 MΩ	2000 MΩ	4000 MΩ
確度第一有効測定範囲MΩ	±4% rdg. 0.200〜10.00	±4% rdg. 0.200〜25.0	±4% rdg. 0.200〜50.0	±4% rdg. 0.200〜500	±4% rdg. 0.200〜1000
定格測定電圧を維持できる下限抵抗	0.05 MΩ	0.125 MΩ	0.25 MΩ	0.5 MΩ	1 MΩ
過負荷保護	AC 660 V (10 s), DC 1200 V (10 s)
直流電圧レンジ	4.2 V (0.001 V分解能)〜1000 V (1 V分解能), 4レンジ, 確度: ±1.3% rdg. ±4 dgt., (1000 V超の範囲は確度保証なし)
交流電圧レンジ	420 V (0.1 V分解能)/600 V (1 V分解能), 2レンジ, 50/60 Hz, 確度: ±2.3% rdg. ±8 dgt., (600 V超の範囲は確度保証なし)
表示	半透過型FSTN液晶, バックライト
応答時間	絶縁抵抗レンジ1秒, PVΩファンクション4秒 ※当社規定の条件にて
機能	活線警告, 自動放電, 交流/直流自動判別, コンパレータ, ドロッププルーフ, オートパワーセーブ
適合規格	JIS C1302: 2018
電源	単3形アルカリ乾電池(LR6) ×4, 連続使用時間: 20 h (当社規定の条件にて)
寸法・質量	159 W × 177 H × 53 Dmm, 600 g (電池含む, テストリード含まず)
付属品 IR4053-10	テストリードL9787 ×1 , 首掛けストラップ ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4
付属品 IR4053-11	スイッチ付きリードセットL9788-11 ×1 , 首掛けストラップ ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4
