アナログメグオームハイテスタ IR4042

4レンジアナログ絶縁抵抗計 125/250/500/1000 V

特長

  • 堅牢性への現場ニーズに応える耐衝撃設計、コンクリート上1mからの落下に耐えるドロッププルーフ
  • 暗い現場での作業効率をアップする、高輝度LED照明メータ、LEDライト付きテストリード
  • 確実に測定値を読み取ることができるシンプルなスケール
  • より安全に試験を実施、活線警告赤色LED付き
  • JIS認証
  • CAT III 600 V

形名(発注コード)

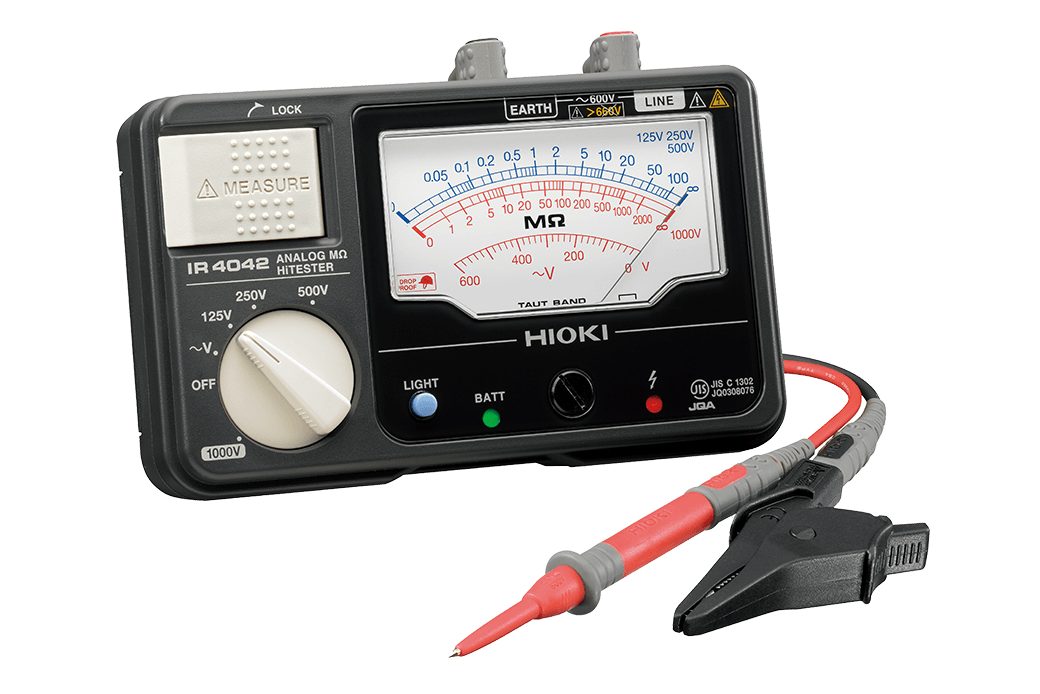

IR4042-10 テストリードL9787付属 ¥40,800(税込 ¥44,880)

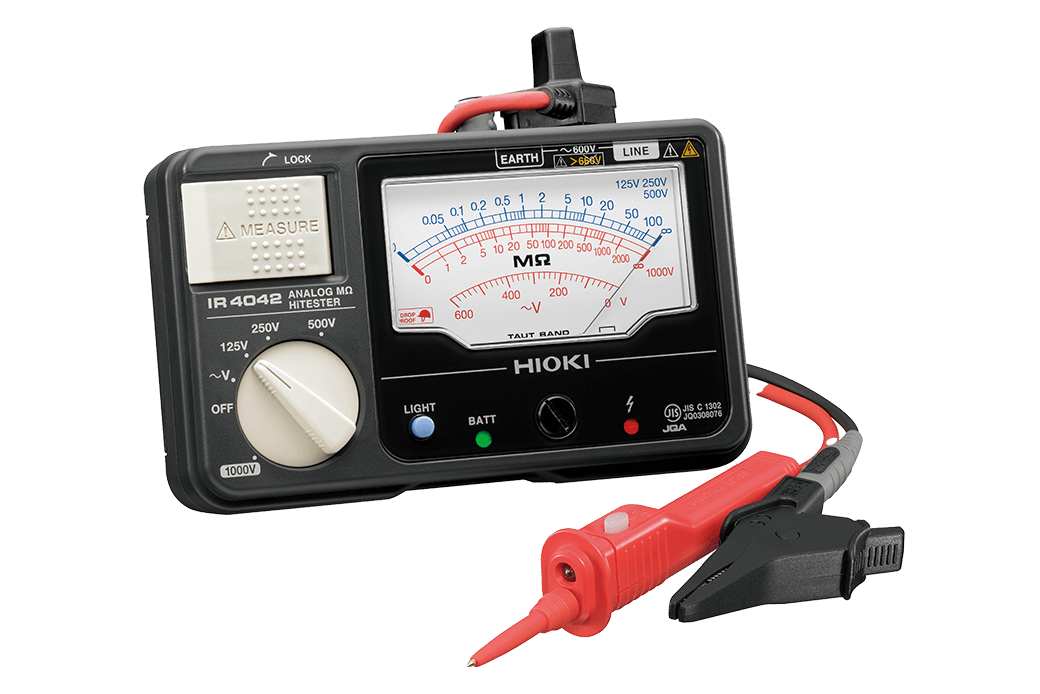

IR4042-11 スイッチ付きリードセットL9788-11付属 ¥45,200(税込 ¥49,720)

4レンジ 125V・250V・500V/100MΩ 1000V/2000MΩ

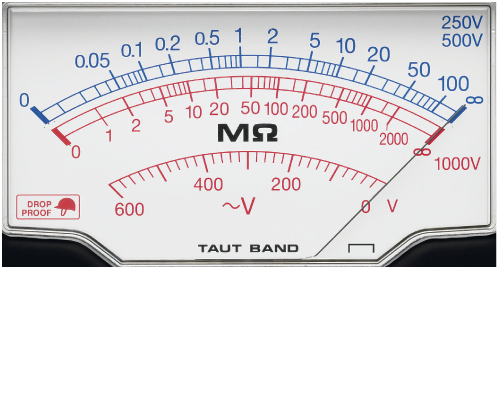

絶縁抵抗値が読取り易いシンプルスケール

頑丈設計で壊れにくい

コンクリート上1mからの落下に耐える、頑丈設計です。
壊れにくく、現場使用に最適な絶縁抵抗計です。

薄暗い現場で読取りやすい、白色LED照明

白色LEDで目盛り部分が光るので、暗所での使用の際も
絶縁抵抗値の読取りが容易です。

電池の消耗状態が常に分かる

電池の残量をLEDで表示するので、常に消耗状態が確認できます。
現場で突然、電池切れの心配がありません。

操作性抜群の測定スイッチ

親指だけで操作が可能です。
スイッチを押して単発測定、スイッチを起こせば絶縁抵抗値の連続測定が可能です。

リードで絶縁抵抗測定の開始と停止をリモート操作

スイッチ付きリードを使用すれば、リードで絶縁抵抗測定の開始と停止が可能です。
手元を照らすライトも付いているので、暗所での作業に便利です。

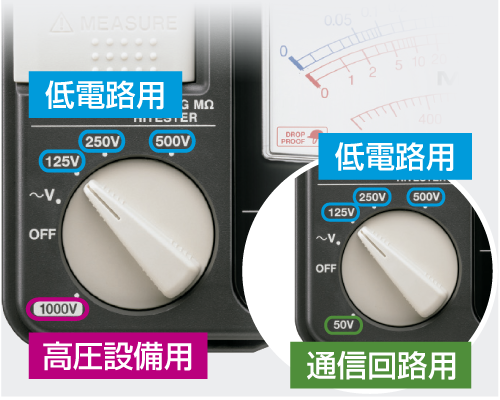

安全に配慮したファンクションロータリースイッチ

誤った電圧を印加してしまわないように、
OFF を挟んで用途ごとのグループに分かれる様に設計された絶縁抵抗計です。

基本仕様

確度保証期間 1年
定格測定電圧 DC 125 V DC 250 V DC 500 V DC 1000 V
有効最大表示値 100 MΩ 100 MΩ 100 MΩ 2000 MΩ
確度
第一有効測定範囲
表示値の ±5 %
0.1 MΩ〜50 MΩ
表示値の ±5%
0.1 MΩ〜50 MΩ
表示値の ±5%
0.1 MΩ〜50 MΩ
表示値の ±5%
2 MΩ〜1000 MΩ
定格測定電圧を維持できる抵抗 0.125 MΩ 0.25 MΩ 0.5 MΩ 1 MΩ
過負荷保護 AC 660 V (10s)
交流電圧測定 0〜600 V (50〜60 Hz), 最大表示値の ±5 %, 入力抵抗500 kΩ以上, 平均値整流実効値指示
機能 光るスケール, ドロッププルーフ, 電池電圧チェック, 活線警告, 放電機能, オートパワーセーブ, 電池過放電防止機能
適合規格 JIS C1302: 2018
電源 単3形アルカリ乾電池(LR6) ×4,
連続使用時間: 20 h (500 Vレンジにて測定端子間を開放して測定時)
測定可能回数: 1000回 (5秒ON/25秒OFFとして定格測定電圧を維持できる下限測定抵抗値を測定したとき)
寸法・質量 152 W × 92 H × 40 Dmm, 420 g (電池含む, テストリード含まず)
付属品
IR4042-10
テストリード L9787 ×1 , 携帯用ケース C0108 ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4
付属品
IR4042-11
スイッチ付きリードセット L9788-11 ×1 , 携帯用ケース C0108 ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4

L9788オプション (4)

※L9788-11はスイッチ付き、IR40xx-11に標準付属
※L9788-11専用オプション

L9787オプション (2)

※L9787はスイッチなし、IR40xx-10に標準付属
※L9787専用オプション

共通オプション (2)

※携帯用ケースは標準付属品
