電圧計付検相器 PD3259

グッドデザイン 2016受賞コメントより
金属非接触の電圧測定技術を製品化したことは、電気工事現場での感電の危険性をゼロにしただけでなく、心理的意味合いと工数の両面でも作業負荷軽減に大きく貢献しており高く評価された。また、非接触という今までと異なる基本設計に対して、サイズやインターフェースもよく考慮されている。

特長

金属非接触で電圧測定
1回の測定で三相電路の検相・線間電圧の確認・検査が完了
被覆電線を挟むだけなので、測定が安全
バックライトの色とブザー音で正相・逆相が一目でわかる
相順・接地相・三相電圧値を同画面に表示できるため、工事用証明写真に便利
CAT IV 600 V

形名（発注コード）

PD3259		廃止

※単相３線を測定すると、電圧値のみ表示されます

JECA FAIR 2016製品コンクールにて受賞

PD3259は、JECA FAIR 2016（電設工業展2016）における製品コンクールにおいて、独立行政法人労働者健康安全機構労働安全衛生総合研究所所長賞を受賞しました。

電圧計付検相器 PD3259　機能説明ビデオ

従来の三相電源ラインの確認には、検相器による検相確認１回と、テスターによる三相線間電圧測定３回が必要でした。
電圧計付検相器 PD3259なら、ケーブル被覆を挟むだけの、金属非接触方式で、検相結果と三相電圧値をズバッと１回で表示します。

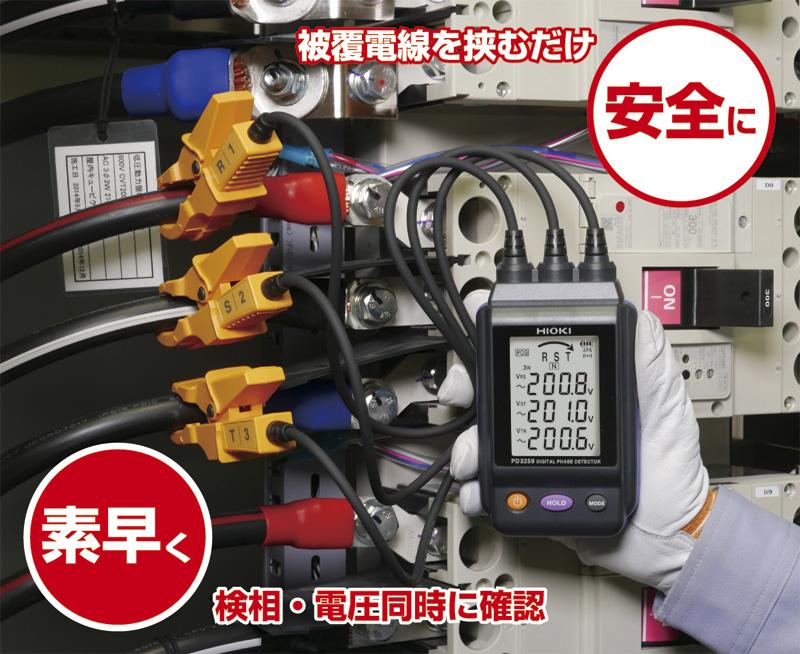

検相器+テスター機能　三相の検相と線間電圧を金属非接触で一発確認

被覆電線を挟むだけで、検相と線間電圧を同時に確認することができます。
金属非接触測定だから、安全に測定することができます。

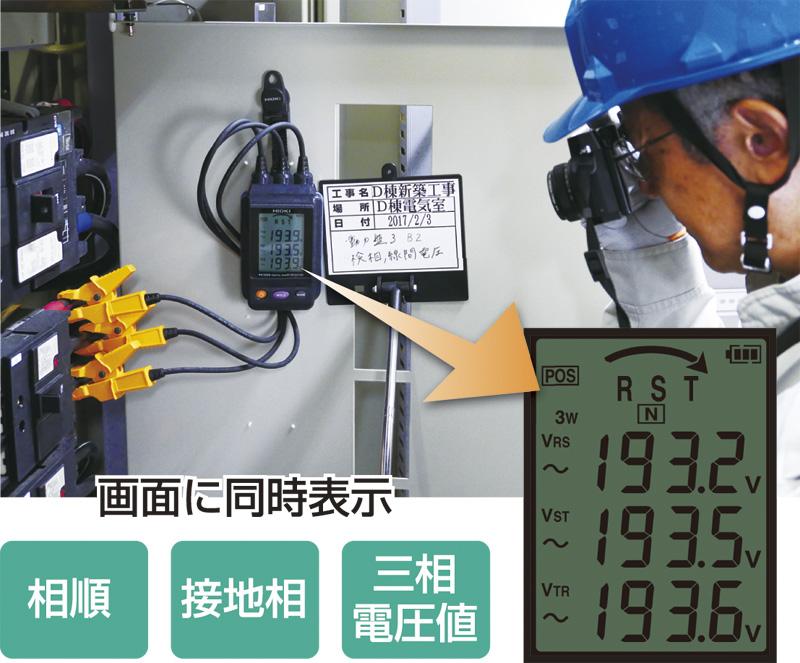

相順・接地相・三相電圧値を同時に表示

見やすい大きなディスプレイに、相順・接地相・三相電圧値を
すべて同時に表示します。
工事用証明写真にそのまま使用していただけます。

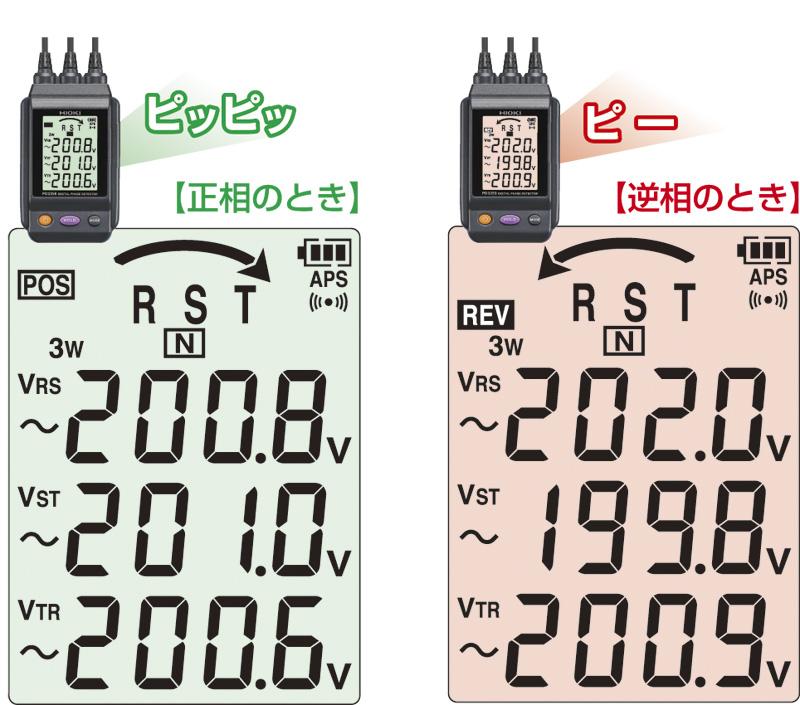

判定結果がわかりやすい！　光と音で通知する検相器

相順（正相/逆相）の判定結果をバックライトの色とブザー音でお知らせします。

【相順が正相のとき】バックライト：黄緑発光、ブザー音：断続音
【相順が逆相のとき】バックライト：赤発光、ブザー音：連続音

基本仕様 (確度保証期間 1年)

※ 多芯のケーブルや被覆が厚いケーブル、汚れたケーブルは、正確に測定できない恐れがあります。

検相機能	正相, 逆相 (三相3線, 三相4線), 欠相予測機能, 接地相を予測 (三相3線)
測定項目	三相交流電圧 (線間電圧, 対地間電圧), 周波数電圧測定確度: ±2.0％ rdg. ±8 dgt., 周波数測定確度: ±0.5％ rdg. ±1 dgt., 応答時間: 3秒以下, 表示更新レート:500 ms
測定対象	被覆電線 (IV, CV 相当), 金属部, ※シールド電線不可三相 AC 90.0 V〜520.0 V (45 Hz〜66 Hz)
接続可能導体径	仕上り外径φ 6 mm〜30 mm IV電線: 8 mm^2〜325 mm^2 相当 CV電線: 2 mm^2〜250 mm^2 相当
対地間最大定格電圧	AC600 V (CATⅣ)
防じん・防水性	本体 (電圧センサ部を除く): IP54 (EN60529)
その他機能	ホールド機能, 表示部バックライト機能, ブザー機能, オートパワーオフ, 電池消耗警告, ドロッププルーフ (コンクリート上1 m)
電源	単3形アルカリ乾電池 (LR6) ×4, 最大定格電力: 3 VA, 連続使用時間: 5 h (表示部バックライトオフ, 待機状態にて)
寸法・質量	84W × 146H × 46D mm, 590 g (電池装着時), ケーブル長: 0.5 m
付属品	単3形アルカリ乾電池 (LR6) ×4, 取扱説明書 ×1, 携帯用ケースC0203 ×1, スパイラルチューブ (黒1,赤2,青2,黄2)
