電圧計付検相器 PD3259-50
被覆電線を挟むだけで, 素早く三相電源の確認・検査完了
-
-
-
Z3210装着時 -
-
-
HIOKIの非接触電圧検出・測定技術は、製造工場やビルの改修・拡張工事において、現場で電気工事を行う必要があるお客様の安全確保を最優先に考え、効率性と安全性を重視しています。PD3259-50 デジタル検相器は、被覆電線にクリップするだけで三相電路の線間電圧の測定と相順検出を同時に確認できます。金属非接触の電圧測定技術で現場作業の安全性と効率向上を実現します。
簡単！Z3210をHIOKIの対応測定器に接続するだけ！
簡単な接続で、HIOKI対応測定器をワイヤレス化。
測定値をタブレットやスマートフォンに転送。
特長
- 無料アプリ「GENNECT Cross」を使えば、測定データをスマートフォンやタブレット、またはExcel®ファイルに簡単に転送できます。（ワイヤレスアダプターZ3210が必要です）
- 無償アプリGENNECT Crossで不平衡率・ベクトル図を確認
- 金属非接触で電圧測定、被覆電線を挟むだけなので、測定が安全
CAT IV 600 V
- 1回の測定で三相電路の検相・線間電圧の確認・検査が完了
- バックライトの色とブザー音で正相・逆相が一目でわかる
- 相順・接地相・三相電圧値を同画面に表示できるため、工事用証明写真に便利
※単相３線を測定すると、電圧値のみ表示されます
形名（発注コード）
| PD3259-50 | ワイヤレスアダプタ Z3210 付属なし | ¥114,400（税込 ¥125,840） |
|---|---|---|
| PD3259-90 | ワイヤレスアダプタ Z3210 付属あり | ¥121,000（税込 ¥133,100） |
ワイヤレス化に対応、無線通信機能でPD3259（従来機種）よりさらに便利に
ワイヤレスアダプタ Z3210（オプション）対応
ワイヤレスアダプタ Z3210を装着するとBluetooth®無線通信が可能になります。
無償アプリGENNECT Crossを使い、測定値の確認、記録、レポート作成が
スマートフォン、タブレット上でスムーズに行えます。

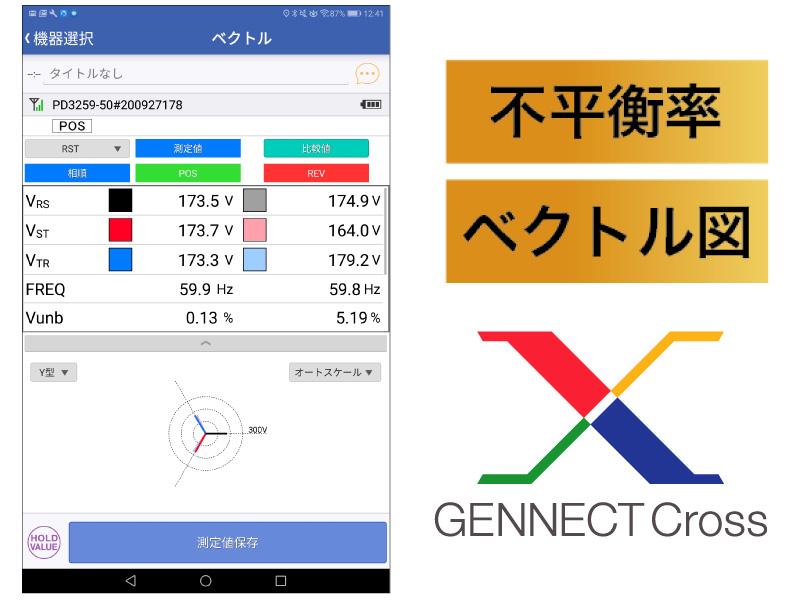

無償アプリGENNECT Crossで不平衡率・ベクトル図を確認
PD3259-50で測定したデータをGENNECT Crossへ転送し、不平衡率・ベクトル図を確認できます。
※ ワイヤレスアダプタZ3210によるBluetooth®通信を使用します。
測定データをExcel®帳票に転送入力
測定データをExcel®ファイルに直接転送入力できます。
Excel®ファイルを開き、セルを選択した状態でスタンバイします。
測定器の表示をホールドするとデータが転送され、選択したセルに測定値が入力されます。
※ ワイヤレスアダプタ Z3210によるBluetooth®通信を使用します。
電圧計付き検測器 PD3259-50の使い方
従来、三相電力回路の検査には、検相器による相確認と、テスターによる線間電圧測定（各相1つずつ）という4つのステップが必要でした。デジタル検相器PD3259-50は、このプロセスを、クランプセンサを3つ取り付けるだけで金属接触のない1ステップの測定に置き換えます。本器は、検相結果と三相電圧値を迅速に表示します。
被覆電線を挟むだけ
被覆上を挟むだけで測定出来ます。
金属非接触で安全に測定
センサーには金属露出がありません。
金属を接触させずに安全に測定出来ます。

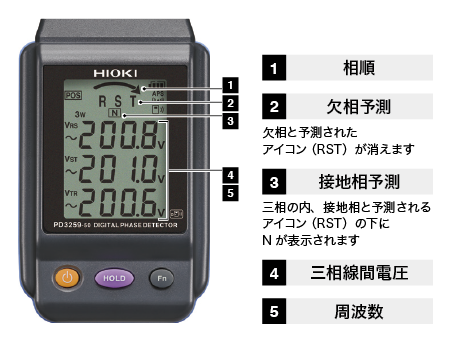

大画面にまとめて表示
一度に線間電圧、相順が確認出来ます。

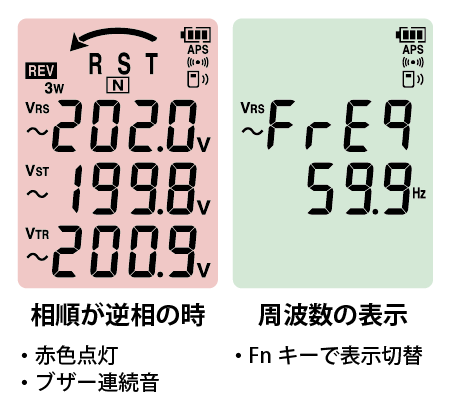

光と音でお知らせ
画面の赤色点灯と連続ブザー音で
相順の逆相をお知らせします。
画面を切り替えて周波数の確認も可能です。
本体を盤面に固定
マグネット付きストラップ Z5020（オプション）を使用すると盤面に本体を固定して使用できます。
コードの識別に便利なカラークリップが付属
優れた設計で賞を受賞（前モデルPD3259において）
独立行政法人労働者健康安全機構労働安全衛生総合研究所所長賞受賞
（JECA FAIR 2016（電設工業展2016）における製品コンクールにおいて）
グッドデザイン 2016受賞
金属非接触の電圧測定技術を製品化したことは、
電気工事現場での感電の危険性をゼロにしただけでなく、
心理的意味合いと工数の両面でも作業負荷軽減に大きく貢献しており高く評価された。
また、非接触という今までと異なる基本設計に対して、サイズやインターフェースもよく考慮されている。
（グッドデザイン 2016受賞コメントより）
基本仕様
| 検相機能 | 正相, 逆相 (三相3線, 三相4線), 欠相予測機能, 接地相を予測 (三相3線) | |||||
|---|---|---|---|---|---|---|
| 測定項目 | 三相交流電圧 (線間電圧, 対地間電圧), 周波数 電圧測定確度: ±2.0％ rdg. ±8 dgt., 周波数測定確度: ±0.5％ rdg. ±1 dgt., 応答時間: 3秒以下, 表示更新レート: 500 ms |
|||||
| 測定対象 | 被覆電線 (IV, CV 相当), 金属部, ※シールド電線不可 三相 AC 90.0 V〜520.0 V (45 Hz〜66 Hz) |
|||||
| 接続可能導体径 | 仕上り外径φ 6 mm〜30 mm IV電線: 8 mm^2〜325 mm^2 相当 CV電線: 2 mm^2〜250 mm^2 相当 |
|||||
| 対地間最大定格電圧 | AC 600 V (CAT Ⅳ) | |||||
| 防じん・防水性 | 本体 (電圧センサ部を除く): IP54 (EN60529) | |||||
| その他機能 | ホールド機能, 表示部バックライト機能, ブザー機能, オートパワーオフ, 電池消耗警告, ドロッププルーフ (コンクリート上1 m) | |||||
| 電源 | 単3形アルカリ乾電池 (LR6) ×4, 最大定格電力: 3 VA, 連続使用時間: 5 h (表示部バックライトオフ, 待機状態にて, Z3210未装着) | |||||
| 寸法・質量 | 84W × 146H × 46D mm, 590 g (電池装着時), ケーブル長: 0.5 m | |||||

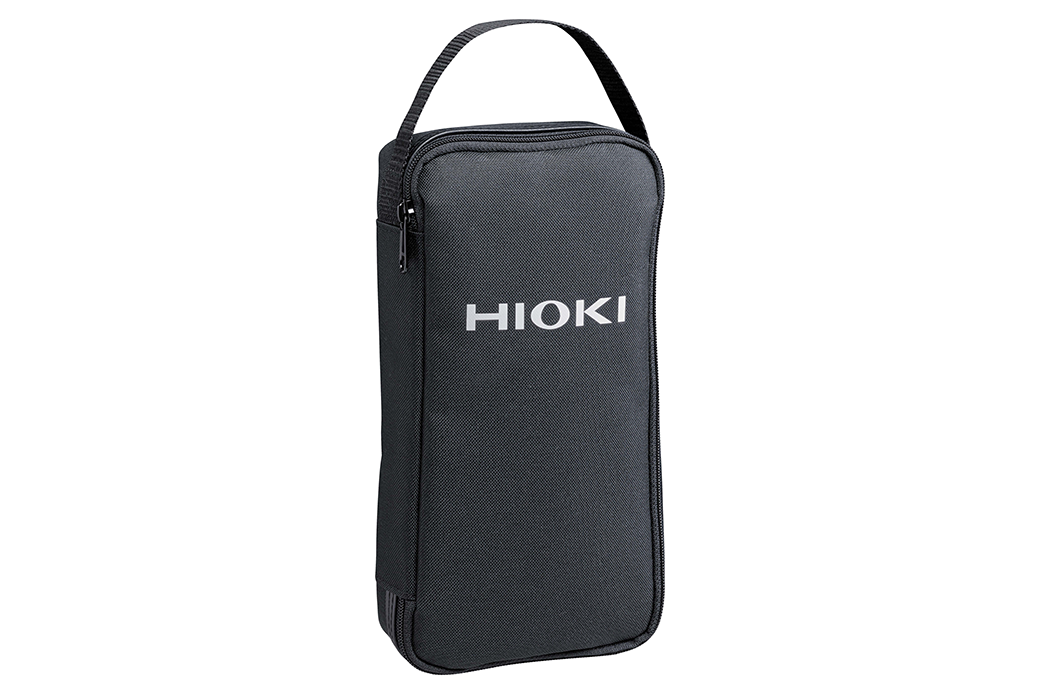

| 付属品 | 単3形アルカリ乾電池 (LR6) ×4, 取扱説明書 ×1, 携帯用ケースC0203 ×1, カラークリップ (赤2, 青2, 黄2, 白2), スパイラルチューブ (黒1) | |||||
