磁界測定器 FT3470-52

IEC/EN62233適合試験向け、3軸の磁束密度測定で強力サポート

廃止予定

特長

  • ICNIRP2010ガイドラインに基づく評価試験に最適
  • IEC/EN62233に対応
  • 空間分布の調査に最適な3cm2磁界センサと、IEC/EN62233で使われる100cm2磁界センサを標準付属
  • 選べる表示単位 (T, A/m, G)
  • 簡単操作でらくらく測定
  • PCアプリケーション標準付属
  • 3軸 (XYZ)の波形出力、合成実効値出力付

形名(発注コード)

FT3470-52 100平方cm/3平方cmセンサ付属 ¥1,034,000(税込 ¥1,137,400)

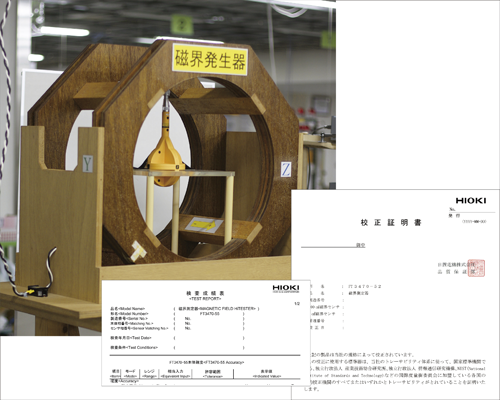

磁界測定器の校正が日本国内できます

JIS C 1910では校正を行いトレーサビリティのとれた測定器で測定することを推奨しています。HIOKIではNIST(アメリカ国立標準技術研究所)のトレーサビリティがとれた校正設備を保有しているため、国内で校正を行う事が可能です。ご希望により、磁界測定器のご購入時・ご購入時以降の校正の際には、検査成績表・校正証明書・トレーサビリティ対系図を有料にて発行することができます。校正については最寄りのHIOKI営業所へご相談ください。

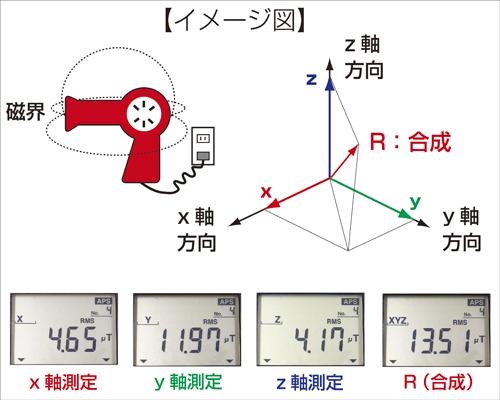

3軸(X, Y, Z)の磁界それぞれの値を表示することが可能

電流が流れている物の周りに発生する空間を「磁界」といいます。磁界には方向があり、方向によって測定値が異なることがあるため、3軸全ての測定が必要です。FT3470-50シリーズは3軸同時測定を行い合成値(R)で値を求めるため正確な測定が可能です。

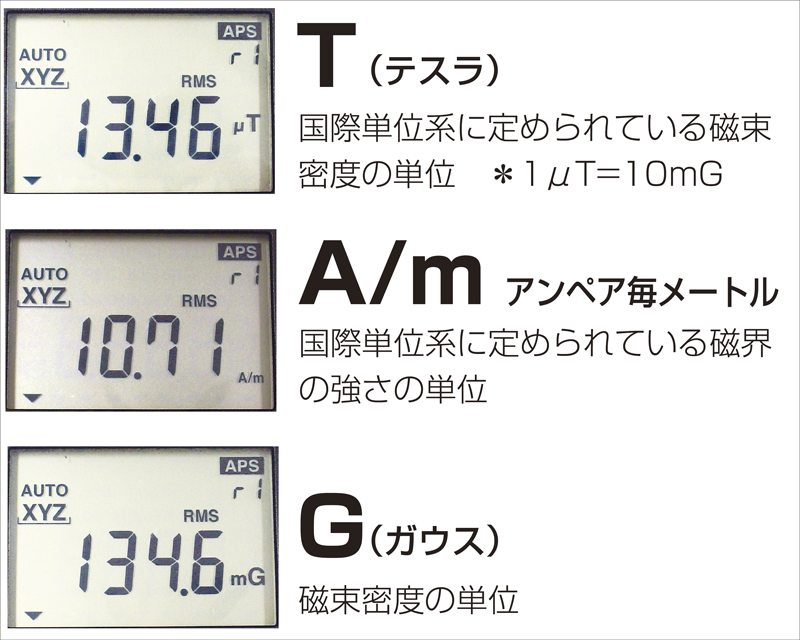

選べる磁束密度単位

T(テスラ)、A/m(アンペア毎メートル)、G(ガウス)のように、規格や規制によって異なる磁束密度の単位に対応して表示することができます。

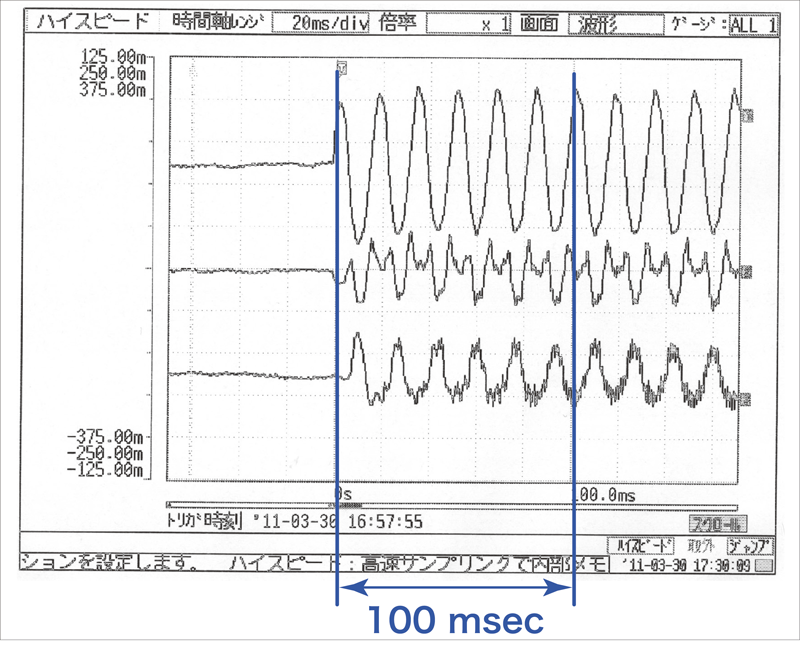

磁束密度(T)のX, Y, Z各軸の波形出力機能(FT3470-51, FT3470-52のみ)

オシロスコープやメモリハイコーダに接続して、磁界の波形を観測できます。出力レートは0.1 mV/表示値(磁束密度単位Tを基準)

基本仕様

確度保証期間 1年
磁束密度(帯域) 10 Hz〜400 kHz/ 10 Hz〜2 kHz/ 2 kHz〜400 kHz
曝露レベル 一般公衆/職業
表示 単軸X, Y, Z (2000カウント), 合成実効値R (3464カウント), 磁束密度 (単位: T, G, A/m), 曝露レベル (単位: %)
磁束密度
レンジ, 確度
[X, Y, Z軸] 有効測定範囲: 2.000 μTから2.000 mT, 4レンジ
確度: ±3.5% rdg. ±0.5% f.s.
[R軸] 有効測定範囲: 3.464 μTから3.464 mT, 4レンジ
確度: ±3.5% rdg. ±0.5% f.s.
[有効測定周波数範囲] 10Hz-400kHzモード時: 50Hz〜100kHz
10Hz-2kHzモード時: 50Hz〜1kHz
2kHz-400kHzモード時: 5kHz〜100kHz
曝露レベル
レンジ, 確度
[X, Y, Z軸] 有効測定範囲: 20.00 %から200.0 %, 2レンジ
[R軸] 有効測定範囲: 34.64 %から346.4 %, 2レンジ
確度: Smoothed edges 50Hz〜1kHzに対し±3.5% rdg. ±0.5% f.s.
確度: Smoothed edges 1kHz〜100kHzに対し±5.0% rdg. ±0.5% f.s.
インタフェース 出力の種類: 合成実効値レベル出力, 曝露レベル出力, 磁束密度X/Y/Z各軸の波形出力, 出力レート: 0.1 mV/表示カウント
USB 1.1: 専用PCアプリと通信し、データ取り込み
その他 メモリ機能: 最大99データ, スロー機能, 最大値ホールド, オートパワーオフ, ブザー音のON/OFF
電源 単3形アルカリ乾電池 (LR6) ×4, 0.8 VA (電池使用時), 連続使用時間: 10 h, またはACアダプタ9445-02 (ACアダプタ使用時1.0 VA max.)
寸法 ・質量 本体: 100W × 150H × 42D mm, 830 g (電池含む)
100cm^2 磁界センサ: φ 122 × 295L mm, 220 g
3cm^2 磁界センサ: □27 × 165L mm, 95 g
付属品 100cm^2 磁界センサ ×1, 3cm^2 磁界センサ ×1, 取扱説明書 ×1, CD-R (専用PCアプリソフトDATA VIEWER for FT3470) ×1, USBケーブル ×1, 単3形アルカリ乾電池 (LR6) ×4, ACアダプタ9445-02 ×1, 延長ケーブル9758 ×1, 出力ケーブル9759 ×1, 携帯用ケース ×1

付属PCアプリケーションソフト(DATA VIEWER for FT3470)

対応OS Windows 7 (32/64bit), Vista (32/64bit), XP
機能 実効値ロガー/ 一括取込み, CSVファイル形式
