特長
- 最大32チャネルで多チャネルシステムに対応
- 8chまたは16ch単位で2系統の出力電圧を設定
- MLCC検査ラインに必要な正負極性の電源を1台に搭載
- チャネルごとに、出力のON/OFFと電流制限可能
- 充電コンデンサの放電に対応
- 出力電圧1 kVをラインアップ
- 50 mA (*1)/chの大電流出力で予備充電の回数を削減
- *1:1 kV仕様では10 mA/chに制限
- *2:電圧出力端子の接続ケーブルは弊社から測定システムに合わせた長さの特殊仕様品を別途ご用意しています。ご相談ください。

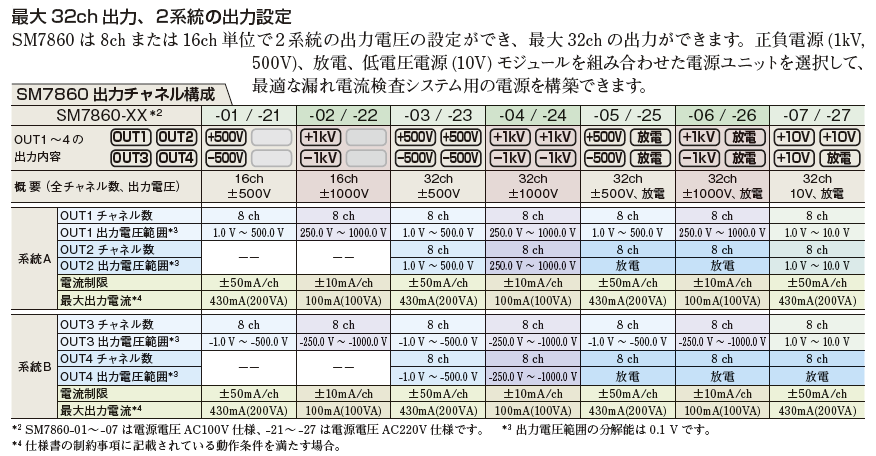

SM7860 出力チャネル構成
形名（発注コード）
| SM7860-06 | SM7810専用、AC 100V | 廃止 |
|---|---|---|
| SM7860-26 | SM7810専用、AC 220V | 廃止 |
電源ユニットSM7860は受注生産品です。出力端子の接続ケーブル (*2) が別途必要になりますのでお問い合せください。AC100 V, 220 V以外の定格電源電圧が必要な場合はお問い合せください。
基本仕様
確度保証期間 1年, ウォームアップ時間 1時間以上
| 対応機種 | 超絶縁計 SM7810, 電圧印加対象: 積層セラミックコンデンサ | |||||
|---|---|---|---|---|---|---|
| 発生確度 | 出力電圧確度: ± 設定値の2 % ±0.5 V (無負荷にて) CH間誤差: ±0.01 V以下 (同一系統の出力間, 無負荷にて) |
|||||
| インタフェース | GP-IB, RS-232C, EXT I/O | |||||
| 電源 | SM7860-01〜-07: AC 100V, SM7860-21〜-27: AC 220 V, 50/60 Hz, 860 VA |
|||||
| 寸法・質量 | 425W × 249H × 581D mm, 45 kg (SM7860-07, -27は32 kg) | |||||
| 付属品 | 電源コード ×1, 取扱説明書 ×1 | |||||
機能仕様と出力チャネル構成
*1: 出力電圧範囲の分解能は0.1 V
*2: 仕様書の制約事項に記載されている動作条件を満たす場合
*2: 仕様書の制約事項に記載されている動作条件を満たす場合
| 出力内容 OUT1 | +1 kV | |||||
|---|---|---|---|---|---|---|
| 出力内容 OUT2 | 放電 | |||||
| 出力内容 OUT3 | -1 kV | |||||
| 出力内容 OUT4 | 放電 | |||||
| 概要 (全チャネル数, 出力電圧) | 32ch ± 1000 V, 放電 |
|||||
| 系統A OUT1チャネル数 | 8 ch | |||||
| 系統A OUT1出力電圧範囲 *1 | 250.0 V 〜 1000.0 V | |||||
| 系統A OUT2チャネル数 | 8 ch | |||||
| 系統A OUT2出力電圧範囲 *1 | 放電 | |||||
| 系統A 電流制限 | ±10 mA/ch | |||||
| 系統A 最大出力電流 *2 | 100 mA (100 VA) | |||||
| 系統B OUT3チャネル数 | 8 ch | |||||
| 系統B OUT3出力電圧範囲 *1 | -250.0 V〜-1000.0 V | |||||
| 系統B OUT4チャネル数 | 8 ch | |||||
| 系統B OUT4出力電圧範囲 *1 | 放電 | |||||
| 系統B 電流制限 | ±10 mA/ch | |||||
| 系統B 最大出力電流 *2 | 100 mA (100 VA) | |||||
そのほか (1)
コネクタ L2221
¥17,600（税込 ¥19,360）
SM7860用電圧出力コネクタ
