電源ユニット SM7860
MLCC (積層セラミックコンデンサ) の漏れ電流測定に最適な専用電源

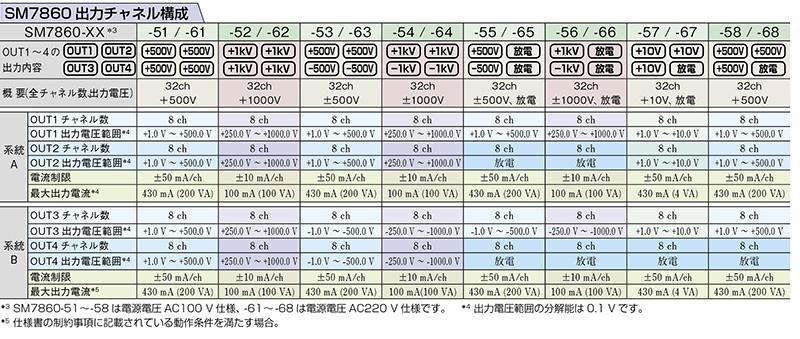

SM7860出力チャネル構成
特長
- 最大32チャネルで多チャネルシステムに対応
- 8chまたは16ch単位で2系統の出力電圧を設定
- MLCC検査ラインに必要な正負極性の電源を1台に搭載
- チャネルごとに、出力のON/OFFと電流制限可能
- 充電コンデンサの放電に対応
- 出力電圧1kVをラインアップ
- 50mA (*1)/chの大電流出力で予備充電の回数を削減
- *1:1kV仕様では10mA/chに制限
形名(発注コード)
SM7860-51 | SM7810専用、AC 100V | お見積り |
---|---|---|
SM7860-52 | SM7810専用、AC 100V | お見積り |
SM7860-53 | SM7810専用、AC 100V | お見積り |
SM7860-54 | SM7810専用、AC 100V | お見積り |
SM7860-55 | SM7810専用、AC 100V | お見積り |
SM7860-56 | SM7810専用、AC 100V | お見積り |
SM7860-57 | SM7810専用、AC 100V | お見積り |
SM7860-58 | SM7810専用、AC 100V | お見積り |
SM7860-61 | SM7810専用、AC 220V | お見積り |
SM7860-62 | SM7810専用、AC 220V | お見積り |
SM7860-63 | SM7810専用、AC 220V | お見積り |
SM7860-64 | SM7810専用、AC 220V | お見積り |
SM7860-65 | SM7810専用、AC 220V | お見積り |
SM7860-66 | SM7810専用、AC 220V | お見積り |
SM7860-67 | SM7810専用、AC 220V | お見積り |
SM7860-68 | SM7810専用、AC 220V | お見積り |
電源ユニットSM7860は受注生産品です。出力端子の接続ケーブル*2が別途必要になりますのでお問い合せください。AC100V, 220V以外の定格電源電圧が必要な場合はお問い合せください。
*2 出力端子の接続ケーブルについて
・電圧出力端子の接続ケーブルは弊社から測定システムに合わせた長さの特殊仕様品を別途ご用意しています。ご相談ください。
*2 出力端子の接続ケーブルについて
・電圧出力端子の接続ケーブルは弊社から測定システムに合わせた長さの特殊仕様品を別途ご用意しています。ご相談ください。
基本仕様
確度保証期間 1年
ウォームアップ時間 1時間以上
ウォームアップ時間 1時間以上
対応機種 | 超絶縁計 SM7810, 電圧印加対象: 積層セラミックコンデンサ | |||||
---|---|---|---|---|---|---|
発生確度 | 出力電圧確度: ± 設定値の2 % ±0.5 V (無負荷にて) CH間誤差: ±0.01 V以下 (同一系統の出力間, 無負荷にて) |
|||||
インタフェース | GP-IB, RS-232C, EXT I/O | |||||
電源 | SM7860-51〜-58: AC 100 V, SM7860-61〜-68: AC 220 V, 50/60 Hz, 860 VA |
|||||
寸法・質量 | 425W × 249H × 581D mm, 47 kg (SM7860-57, -67は34 kg) | |||||
付属品 | 電源コード ×1, 取扱説明書 ×1, 使用上の注意 ×1 |
その他 (1)

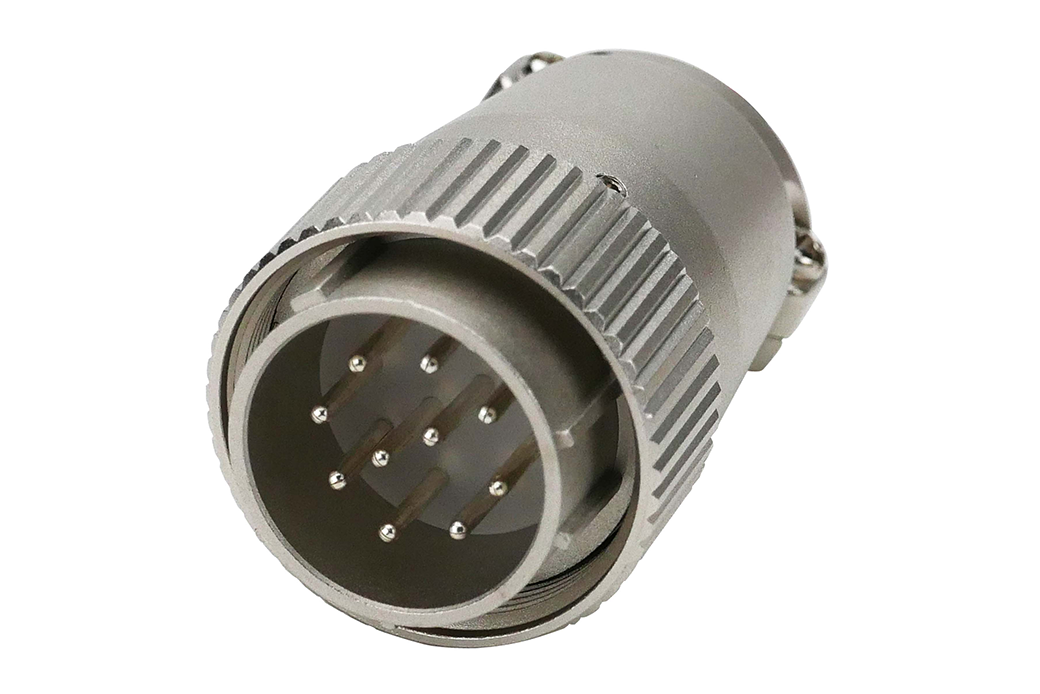

コネクタ L2221
¥17,600(税込 ¥19,360)
SM7860用電圧出力コネクタ
