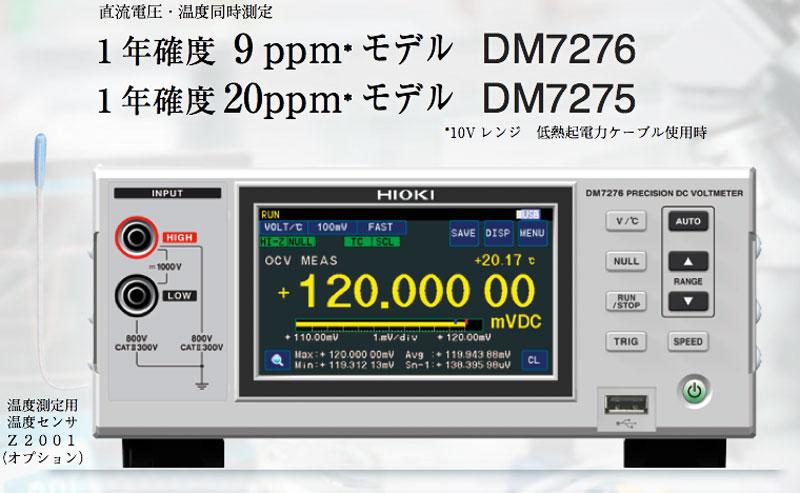

直流電圧計 DM7276
高精度デジタルマルチメータ級 7-1/2桁 直流電圧計
-
-
-
-02仕様
-
-03 仕様
-
-
-
特長
- 標準器に迫る高確度測定 1年確度9ppm (DM7276)
- 静電容量式コンタクトチェック
- グローバル生産対応 フリー電源
- EXT I/O,LAN,USB標準装備
形名(発注コード)
DM7276-01 | ¥319,000(税込 ¥350,900) | |
---|---|---|
DM7276-02 | GP-IB付 | ¥335,500(税込 ¥369,050) |
DM7276-03 | RS-232C付 | ¥330,000(税込 ¥363,000) |

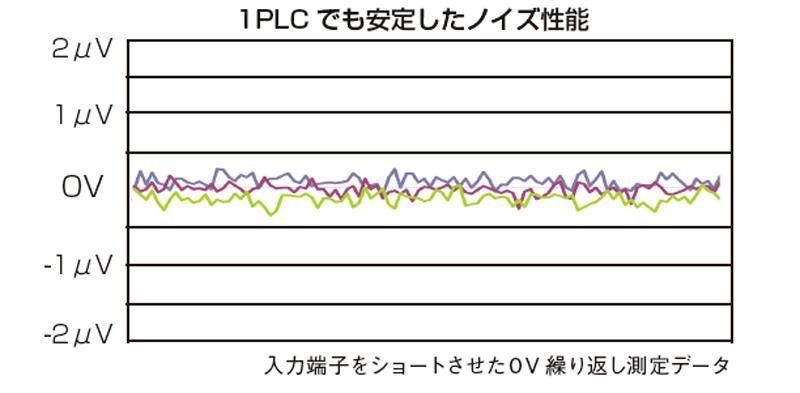

校正用標準器に迫るノイズ性能を達成
フリー電源を搭載しているため、世界中のどの工場でも同じ環境を再現できます。
独自のフローティング構造が校正用標準器に迫るノイズ性能を達成しました。
グラフィカルインタフェースで直感操作が可能
電圧トレンド、統計表示など必須機能と、各測定画面に連動したコンパレータ、BIN機能など各種の使用環境を想定したユーザインタフェースを搭載しました。また、生産現場に合わせた表示カスタマイズも可能になっており、「現場に強い標準器」として安心してお使いいただけます。
研究開発から生産ラインまで対応するスペックを1/4のコストで実現
研究開発、品質管理部門だけでなく、生産ラインの大量採用にも配慮した低価格、高確度電圧計です。

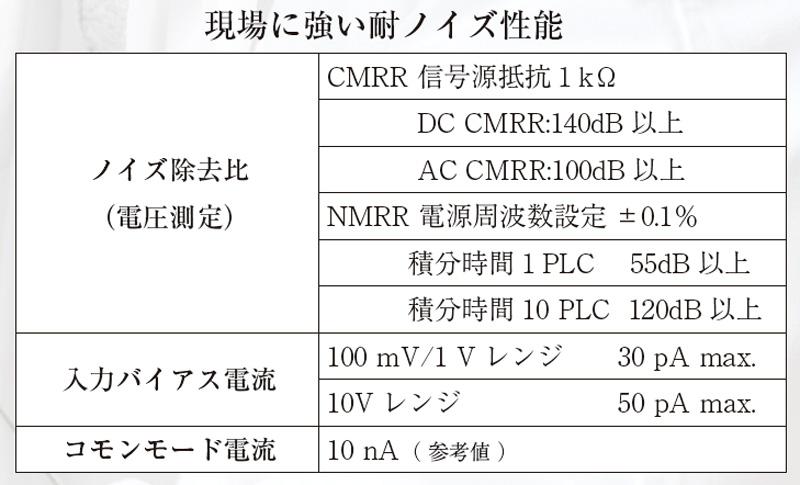

電圧計の基本性能
電圧計は入力インピーダンスが高いため、ノイズの影響を受けやすい測定器です。
生産現場などノイズが多い環境で長期間安定して測定を行うには、ノイズ除去比が高いことや入力バイアス電流が少ないことも重要な選定基準となります。

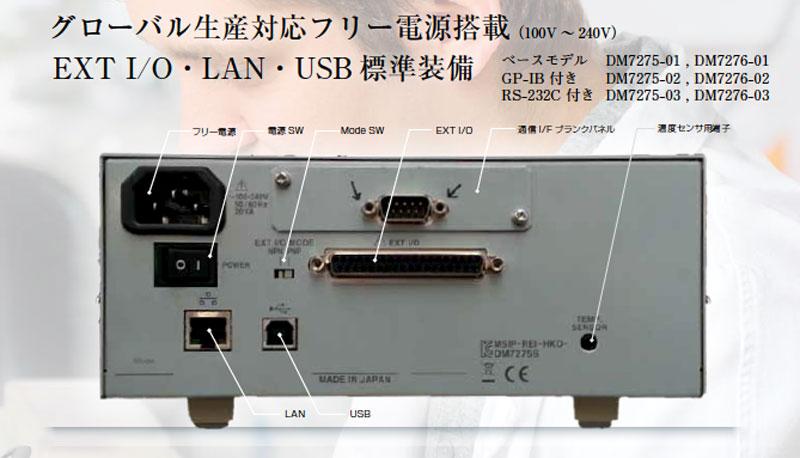

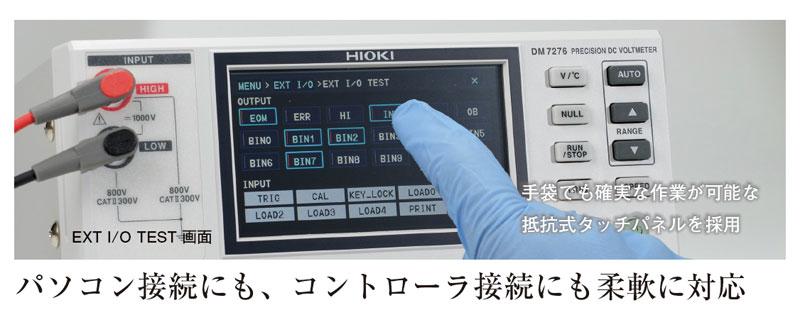

現場に強い抵抗式タッチパネルと充実のインタフェース
操作用インタフェースには抵抗式タッチパネルを採用し、手袋でも確実な操作が可能です。
パソコン接続、コントローラ接続にも柔軟に対応するコミュニケーションインタフェースを標準装備しています。

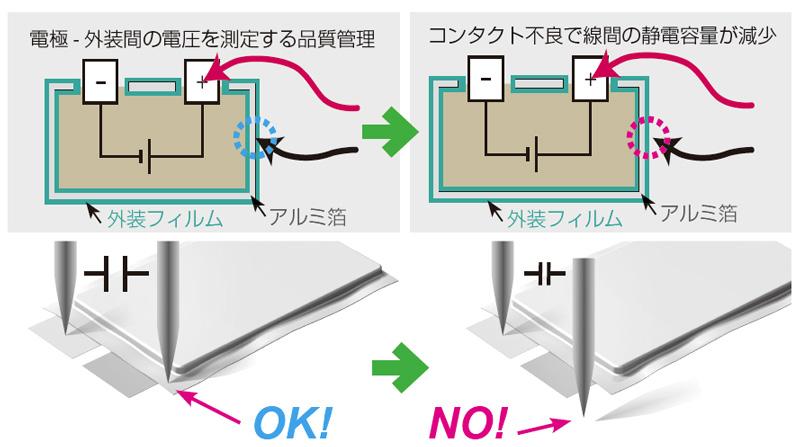

[application]リチウムイオン電池の外装電位(缶電位)測定
ラミネート型のリチウムイオン電池のやっかいな内部絶縁不良を安全に確実に検出するための方法として外装電位測定が注目されています。
絶縁抵抗試験や、耐圧試験では、特性に影響のないアルミラミネートのクラックを検出してしまったり、最悪の場合電解液を分解してしまいます。
電圧測定のみなので安全に、コンタクトチェックで確実に不良状態をピックアップいたします。

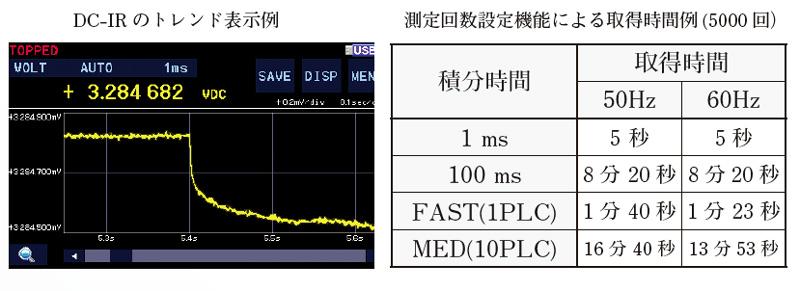

[application]過渡特性モニタ
バッテリの充放電特性など通常の波形記録ではノイズに埋もれてしまう難しい測定も簡単にデータを取得できます。
ノイズに強い直流電圧測定と高速サンプリングモードを持つDMシリーズならではのアプリケーションです。

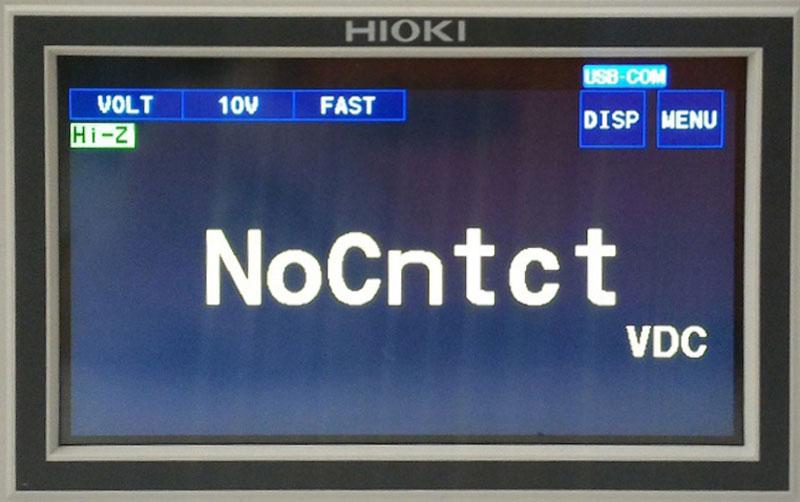

[How to]スキャナ計測時の誤判定を防ぐコンタクトチェック
高確度なDMMは、入力抵抗が数GΩ以上のものがあります。
入力抵抗が高い測定器の場合、ケーブルの残留電荷などの影響を無視できません。
特にスキャナを使用した切替測定では、コンタクトチェックによる測定対象との接続確認をしなければ、最悪の場合、不良流出が起きる可能性がありますので注意が必要です。

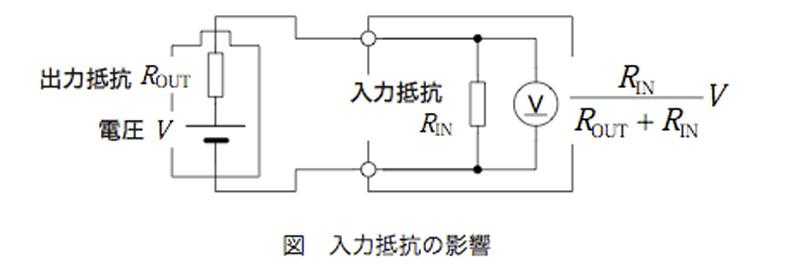

[How to]測定対象の出力抵抗の影響
測定対象の出力抵抗が大きい場合、本器の入力抵抗により測定値が減衰します。100 Vレンジから1000 Vレンジを選択している、または100 mVレンジ〜10 Vレンジの入力抵抗を10 MΩに固定している場合は特に注意が必要です。
出力抵抗が未知の測定対象の場合は、10 GΩ以上になる設定をおすすめします。
基本仕様
電圧測定レンジ | 100 mV (±120.000 00 mV, 分解能 10 nV) 〜 1000 Vレンジ (±1000.000 0 V, 分解能 100 μV), 5レンジ |
---|---|
基本確度 | 10 Vレンジ: ±0.0009% rdg. ±12 μV |
温度測定 | -10.0℃ 〜 60.0℃, 基本確度 ±0.5℃ (温度センサZ2001組合せ確度) |
積分時間 | 積分時間単位: PLC/ms (PLC設定: 0.02/0.2/1/10/100, ms設定: 1 ms〜9999 ms) ※PLC=Power Line Cycle |
計測補助機能 | スムージング機能, Null, 温度補正, スケーリング, オーバー表示, オートホールド, コンタクトチェック, セルフキャリブレーション |
管理補助機能 | コンパレータ, BIN, 絶対値判定, ラベル表示, 統計, 測定インフォメーション, 通信モニタ, EXT. I/O TEST |
コンタクトチェック | チェック信号: 10 mVrms, しきい値: 0.5 nF〜50 nF (100 V/1000 Vレンジでは使用不可), コンタクトチェック積分時間: 1 ms 〜 100 ms |
インタフェース | 標準IF (-01, -02, -03共通): LAN (100BASE-TX), EXT. I/O, USBメモリ/ USBデバイス (USB2.0 Full-Speed) 選択可能IF: GP-IB (-02タイプ)/ RS-232C (-03タイプ)/ PRINTER (-03タイプ) |
電源 | AC 100〜240 V, 50/60 Hz, 30 VA |
寸法・質量 | 215W × 88H × 232D mm (-01タイプ): 2.3 kg, (-02/-03タイプ): 2.4 kg |
付属品 | 取扱説明書 ×1, 電源コード ×1, アプリケーションディスク (CD-R) ×1 |
テストリードA (3)
L9207-10用オプション

¥2,000(税込 ¥2,200)
DC 60 V, AC 30 V

¥2,000(税込 ¥2,200)
CAT III 300 V, CAT II 600 V

¥2,000(税込 ¥2,200)
ケーブル長 90 cm
テストリードB (7)
L4930用オプション, 小型ワニ口クリップL4934を使用する場合は、テストピンL4932が必要

¥2,000(税込 ¥2,200)
1.2 m, 各種装着物のベース用

¥2,600(税込 ¥2,860)
L4930/4940の長さ延長用, 1.5 m

¥2,000(税込 ¥2,200)
L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V

¥2,000(税込 ¥2,200)
CAT III 300 V, CAT II 600 V

¥2,000(税込 ¥2,200)
L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V

¥7,400(税込 ¥8,140)
L4930/4940の先端に装着, CAT III 600V

¥6,600(税込 ¥7,260)
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V
温度測定 (1)

¥8,200(税込 ¥9,020)
1.75 m
プリンタ関連 (2)

¥9,400(税込 ¥10,340)
112 mm × 25 m, 10巻セット

¥10,400(税込 ¥11,440)
9pin − 9pinストレート, 1.5m

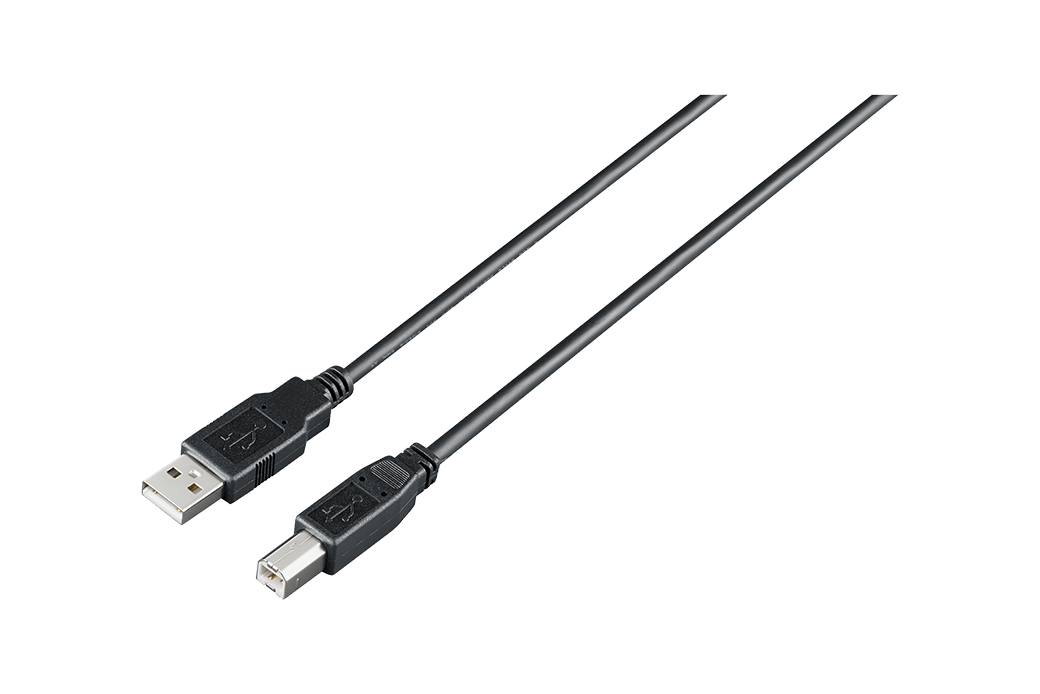

PCコミュニケーション (4)

¥1,400(税込 ¥1,540)
1 m

¥36,300(税込 ¥39,930)
2 m

¥2,000(税込 ¥2,200)
9pin - 9pin, クロス, 1.8 m

¥4,000(税込 ¥4,400)
ストレート, クロス変換コネクタ付属, 5 m
