電極シートのマイグレーション評価
はじめに
本記事では、HIOKI 電極抵抗測定システム RM2610を用いた抵抗測定により合材層内部のマイグレーションを定量評価し、より信頼性の高いプロセス管理を支援できることを紹介します。
背景
EVや定置用蓄電システム用の電池メーカーは、各電池セルに対して、より高いエネルギー密度、高出力化、急速充電性能、長寿命化に加え、セル間の品質の均一性と量産時の安定した製造品質を求めています。これらを実現するには、電極シートの内部構造を制御することが不可欠です。
乾燥工程は、合材層内におけるバインダーや導電助剤の分布に直接影響します。乾燥条件のわずかな違いでも、この分布が変化し、電極シートの性能や後工程で得られるセル特性にばらつきを生じさせます。
構造解析や元素分析は詳細な情報を得るうえで有効ですが、プロセス開発を繰り返し行う場面や、プロセス条件を直接比較する用途には必ずしも適していません。
マイグレーションは導電ネットワークや集電体と合材層の接触抵抗に直接影響するため、RM2610で出力する合材層抵抗率および界面抵抗の数値変化は、内部構造の変化を示す直接的な指標となります。
課題
乾燥中に合材層内でマイグレーションが発生すると、設計通りの構造になりません。
高温条件では、次のような現象が起こります。
- バインダーが合材層表面へ移動する
- 導電助剤もその移動に伴って上方へ移動する
その結果、電極シートの厚み方向に不均一な材料分布が生じ、次のような問題につながります。
- 電極シートのばらつき
- 集電体と合材層との密着性低下（剥離などの欠陥リスクの増加）
- セルでの性能差の増大（出力性能およびクーロン効率の低下）
マイグレーションのメカニズム
図1は、乾燥中に生じるマイグレーションの過程を示しています。90°Cでは、バインダーと導電助剤は均一に分布しています。一方、150°Cではバインダーが上面側へ移動します。その移動に伴って導電助剤も上方へ引き上げられ、集電体から離れた位置に集中します。この再分布により集電体と合材層の導電ネットワークが弱まり、電気的接触が悪化して界面抵抗が増加します。
図1 マイグレーションの模式図
測定方法と機器構成
RM2610では、次の2つが測定できます。
- 合材層抵抗率
- 合材層と集電体間の界面抵抗
これら2つのパラメータを分離して測定することで、合材層内部で起きている変化と、界面で起きている変化を切り分けて把握できます。
マイグレーションは導電ネットワークを変化させるため、これらの測定値は電極シート内部の構造変化を直接かつ定量的に示します。
図2に測定構成を示します。

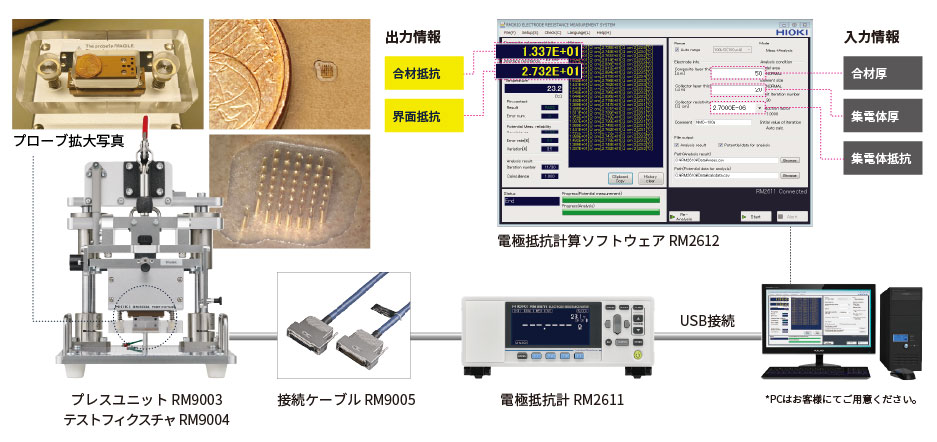

図2 RM2610の測定構成
測定結果
図3は、乾燥温度と界面抵抗の関係を示しています。
- 90°Cでは、界面抵抗は約0.1 Ω·cm2
- 150°Cでは、界面抵抗は約0.6 Ω·cm2まで増加
これは、乾燥温度の違いによって界面抵抗が約6倍に増加したことを示しています。 また、150°Cのデータではばらつきも大きくなっており、高温条件ではプロセスの安定性が低下することが示唆されます。
図3 乾燥温度と界面抵抗の関係
測定結果とメカニズムの対応
図3に示した界面抵抗の増加は、図1に示したマイグレーションのメカニズムと直接対応していると推測できます。
- バインダーおよび導電助剤の上方への移動
- 集電体近傍における導電材料の減少
- 界面での電気的接触の悪化
これらの影響が重なることで、界面抵抗の上昇が説明できます。 このことから、抵抗測定はプロセス条件に起因する構造変化を検出する直接的な手法として有効であることが分かります。
導入メリット
RM2610を使用することで、技術者は次のことが可能になります。
- 電極シート内のマイグレーションの検出
- 乾燥条件が与える影響の定量化
- プロセス条件の直接比較
- プロセス開発における試行錯誤の削減
- 電極シート製造における品質の向上
プロセス開発工程の早い段階で構造上の問題を把握できるため、技術者はより的確な判断を下すことができます。
まとめ
電極シートの乾燥中に発生するマイグレーションは、電極シート内の特性ばらつきを引き起こし、最終的なセル性能の低下につながるおそれがあります。RM2610は、合材層抵抗率と界面抵抗を分離して測定します。これにより、構造変化を明確かつ定量的に把握できます。RM2610の測定により、プロセス条件に起因するばらつきを早期に検出し、より効果的な最適化を支援できます。
詳しい製品の情報は、Webサイトをご覧ください。 特定のアプリケーションに関するデモンストレーションやご相談は、お問い合わせフォームから弊社までご連絡ください。
