CORRIENTE DE FUGA Probador ST5541
Medición de corriente de fuga, una parte esencial de la seguridad eléctrica
(para dispositivos eléctricos)
Para garantizar el uso seguro de los productos eléctricos, siempre se deben realizar pruebas de seguridad eléctrica, como la resistencia de aislamiento, el voltaje soportado, la resistencia a tierra y la corriente de fuga. Los comprobadores de corriente de fuga de Hioki cumplen con las leyes y normas relativas a los equipos eléctricos médicos, así como a los equipos eléctricos no médicos, y se pueden utilizar para medir la corriente de fuga en todo tipo de productos eléctricos, desde ordenadores hasta equipos médicos.
El ST5541 brinda soporte para redes que cumplen con los estándares (excluyendo dispositivos eléctricos de uso médico).
Características principales
- Cumplimiento de la Ley de seguridad de materiales y aparatos eléctricos, estándares JIS/IEC/UL
- La función de cambio de polaridad ininterrumpida reduce drásticamente el tiempo de ciclo
- El soporte para corrientes nominales de hasta 20 A le da al instrumento una capacidad más que adecuada para probar productos diseñados para cumplir con los nuevos estándares.
- El panel táctil presenta una operación simple e interactiva
- La funcionalidad de comunicaciones y la compatibilidad con E/S externas permiten realizar pruebas automáticas en las líneas de producción
Nº de modelo (código de pedido)
ST5541 | Para dispositivos eléctricos |
---|
Para la medición de cumplimiento de normas y reglamentos de dispositivos eléctricos de uso general
Existen varios estándares relacionados con las redes (resistencia simulada del cuerpo), y se requiere una red que cumpla con los estándares para realizar mediciones.
ST5541 proporciona soporte estándar para redes que cumplen con los estándares (excluyendo dispositivos eléctricos de uso médico).
3157 Norma de seguridad para equipos eléctricos hospitalarios JIS T 1022:2006 Medición
Combinación de instrumentos para pruebas de corriente de fuga y pruebas de conductores de seguridad
Las siguientes son partes clave de cualquier inspección de seguridad de equipos eléctricos:
•Prueba de corriente de fuga: Mida con ST5540 y ST5541.
•Prueba del conductor de seguridad (también conocida como prueba de resistencia de la línea de tierra o prueba del conductor de tierra): Mida con el 3157.
El 3157 también se puede utilizar para realizar mediciones según el estándar de seguridad JIS T 1022:2006 para equipos eléctricos de hospitales.
Especificaciones básicas
Métodos de medición | Medición de la caída de voltaje a través de los puntos de resistencia simulados del cuerpo, Cálculo y visualización de los valores actuales, Medición de verdadero valor eficaz, La unidad de medición flota en relación con la tierra del instrumento. | |||||
---|---|---|---|---|---|---|
Modos de medición | Medición de corriente de fuga, medición de tensión, medición de corriente de conductor de seguridad | |||||
Cumplimiento de normas (NW: resistencia simulada del cuerpo) |
[NW-A] • Ley de seguridad de materiales y aparatos eléctricos [NO-C] • Medición de corriente de contacto y corriente de conductor de protección: IEC 60990:2016 • Equipos eléctricos de medida, control y uso en laboratorio: IEC 61010-1:2010+ A1:2016 • Equipos de tecnología de la información: IEC60950-1:2005+ A1:2009+ A2:2013 • Aparatos electrónicos de audio, vídeo y similares: IEC 60065:2014 • Sistemas de protección personal para vehículos eléctricos: UL 2231-1:2012 (modificada en 2016), UL-2231-2:2012 (modificada en 2016) [NW-D] • Para UL: UL 1492:1996 (modificada en 2013) [NW-G] • Equipos eléctricos para medición, control y uso en laboratorio; circuitos de medida de corriente en condiciones de humedad: IEC 61010-1:2010+ A1:2016 |
|||||
Medición de corriente de fuga | Corriente de fuga a tierra, 3 tipos de corriente de contacto, medición de corriente libre, 3 tipos de corriente de fuga del recinto | |||||
Corriente de medida | CC, CA (valor eficaz real, de 15 Hz a 1 MHz), CA+CC (valor eficaz real, de 15 Hz a 1 MHz), pico de CA (de 15 Hz a 1 MHz) | |||||
Rangos de medición | Modo CC / CA / CA+CC: 50,00 mA/ 5.000 mA/ 500,0 μA/ 50,00 μA Modo pico de CA: 75,0 mA/ 10,00 mA/ 1000 mA/ 500,0 μA |
|||||
Precisión de la medición (medida actual) |
Medición de CC: ±2,0% rdg. ±6 dígitos (típ.) Medición CA / CA+CC: ±2,0% rdg. ±6 dígitos (15 Hz a 100 kHz, típ.) Medición de pico de CA: ±2.0% rdg. ±6 dígitos (15 Hz a 10 kHz, típ.) |
|||||
Interfaces | E/S externa, USB 1.1 (comunicaciones), RS-232C | |||||
Funcionalidad | Prueba automática, almacenamiento de datos para 100 dispositivos de destino, reloj, respaldo de datos, salida impresa (opcional), etc. | |||||
Alimentación | 100/120/220/240 V CA (especificar en el momento del pedido), 50/60 Hz, potencia nominal de 30 VA | |||||
Entrada de fuente de alimentación del dispositivo de destino | 100 a 250 V CA, 50/60 Hz, entrada de corriente nominal desde el bloque de terminales: 20 A | |||||
Salida de la fuente de alimentación del dispositivo de destino | Salida del bloque de terminales: 20 A, Salida del tomacorriente: 15 A | |||||
Dimensiones y masa | 320 mm (12,60 pulgadas) de ancho × 110 mm (4,33 pulgadas) de alto × 253 mm (9,96 pulgadas) de profundidad, 4,5 kg (158,7 onzas) | |||||
Accesorios incluidos | Cable de prueba L2200 (Rojo × 1, Negro × 1) × 1 juego, Caja de sonda 9195 × 1, Cable de alimentación × 3, Fusible de repuesto para la línea de medición × 1, Manual de instrucciones × 1, CD-ROM × 1 |
ST5540, ST5541 Lista de funciones (Red)
Artículo | ST5540 | ST5541 | ||||
---|---|---|---|---|---|---|
Red A (Ley de Seguridad de Aparatos y Materiales Eléctricos) |
○ | ○ | ||||
Red B (Dispositivos eléctricos de uso médico) | ○ | - | ||||
Red C (IEC 60990) | ○ | ○ | ||||
Red D (UL) | ○ | ○ | ||||
Red E (Propósito general 1) | ○ | ○ | ||||
Red F (Propósito general 2) | ○ | ○ | ||||
Red G (IEC 61010-1) | ○ | ○ |
Lista de funciones (Funciones principales)
Artículo | ST5540 | ST5541 | ||||
---|---|---|---|---|---|---|
Función de cambio de polaridad de encendido | ○ | ○ | ||||
Corriente nominal 20 A | ○ | ○ | ||||
Función para verificar fusibles quemados | ○ | ○ | ||||
Cambio de banda de frecuencia | ○ | - | ||||
Terminal de salida de voltaje 110% (terminal T3) | ○ | - | ||||
S10, S12, S13, terminal E | ○ | - |
Lista de funciones (Prueba del modo de corriente de fuga)
Artículo | ST5540 | ST5541 | ||||
---|---|---|---|---|---|---|
Corriente de fuga a tierra | ○ | ○ | ||||
toque actual | ○ | ○ | ||||
Corriente auxiliar del paciente | ○ | - | ||||
Corriente de fuga del paciente | ○ | - | ||||
Corriente de fuga total del paciente | ○ | - | ||||
corriente libre | ○ | ○ | ||||
Caja - Corriente de fuga a tierra | ○ | ○ | ||||
Gabinete - Corriente de fuga del gabinete | ○ | ○ | ||||
Gabinete - Corriente de fuga de línea | ○ | ○ | ||||
Corriente de fuga del paciente I | ○ | - | ||||
Corriente de fuga del paciente II | ○ | - | ||||
Corriente de fuga del paciente III | ○ | - |
Test probes (2)
*El L2200 y el 9195 están incluidos
Para la serie ST5540, 3156/3155

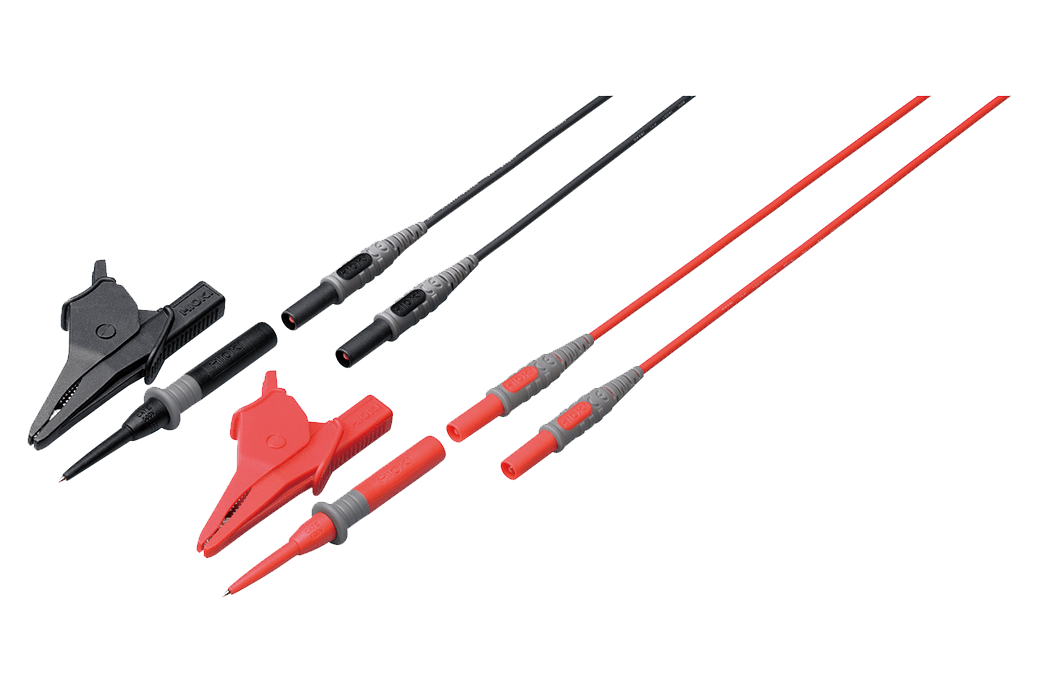

70 cm (2.30ft) de longitud, pinzas de cocodrilo grandes desmontables o puntas de aguja están incluidas, CAT IV 600V, CAT III 1000V
Printer options (2)
112 mm (4,41 pulg.) × 25 m (82,03 pies), 10 rollos/juego
9 pines - 9 pines rectos, 1,5 m (4,92 pies) de longitud
PC communications (1)
9 pines - 9 pines, cruz, 1,8 m (5,91 pies) de longitud
