抵抗計 RM3543
超・低シャント時代に対応する抵抗計
-
-
RM3543-01
-
-
特長
- 0.1 mΩを0.16%の高確度、0.01 μΩの高分解能で検査。シャント抵抗器の出荷検査に適した超高精度・高分解能抵抗計
- 優れた繰り返し測定精度
- コンタクトチェック・コンパレータ・データ出力機能を搭載
- 直感的なユーザインタフェースと高い耐ノイズ性で自動機に最適
形名(発注コード)
RM3543 | ¥349,000(税込 ¥383,900) | |
---|---|---|
RM3543-01 | GP-IB付 | ¥382,000(税込 ¥420,200) |
超低抵抗、シャント抵抗器に対応する抵抗計
抵抗計RM3543は低シャント抵抗などの直流抵抗を0.1mΩを±0.16%の高確度、0.01μΩの高分解能※で測定することができます。(※10mΩレンジ、測定スピードSLOW、アベレージ16回を設定した条件において)

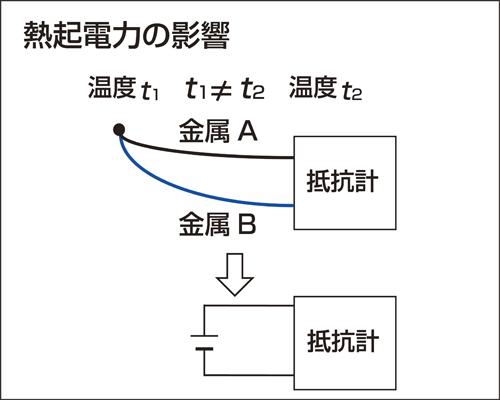

熱起電力の影響を軽減する、オフセット電圧補正機能
熱起電力とは、異種金属の接続部分に生じる電位差のことです(図)。具体的には測定プローブと測定対象が接触する部分、測定器と測定リードの接続部分に生じます。熱起電力の大きさは測定環境の温度によっても異なり、温度差が大きいほど熱起電力は大きくなります。RM3543は測定電流を正負の両方に流し、それぞれの検出電圧を用いて、熱起電力の影響を除去するオフセット電圧補正機能を搭載しています。

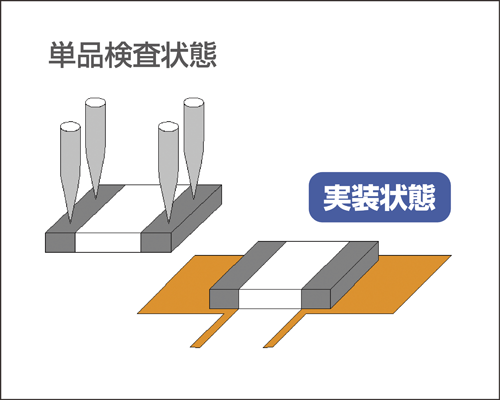

スケーリング機能で実装状態に補正して測定可能
スケーリング機能により、基板実相時と単品で検査時の抵抗値の差異(プロービング位置の影響など)を補正することができます。シャントなど低抵抗の電流検出抵抗の検査に威力を発揮します。

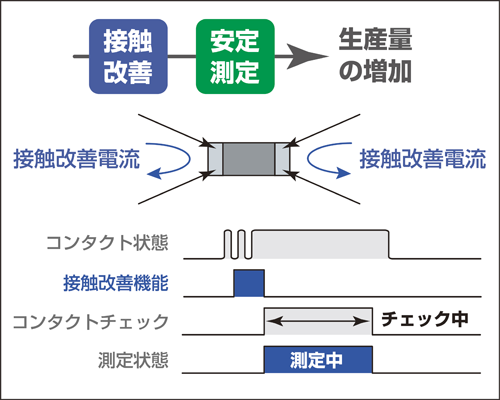

速やかに確実なコンタクト、接触改善機能
測定試料へのコンタクト時にプローブと試料間の酸化皮膜や汚れを突き破り、接触改善します。接触不良の改善で安定した測定、そしてコンタクトエラー率が低減され、生産性の向上につながります。

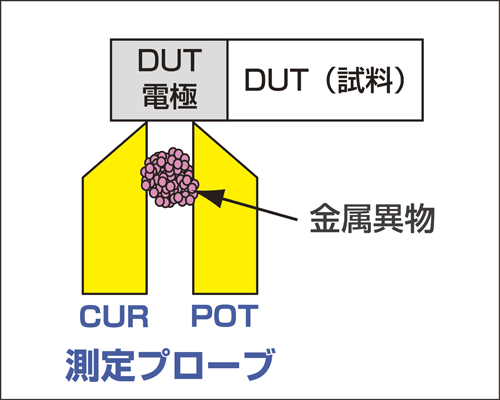

4端子計測を確実に維持、プローブ短絡検出機能
測定プローブのPOT-CUR間に金属異物があると、確実な4端子接続を維持できなくなります。非測定時にPOT-CUR間の抵抗値を測定し、プローブの短絡異常をチェックします。
基本仕様
測定方式 | 直流4端子法 (定電流) | |||||
---|---|---|---|---|---|---|
抵抗測定レンジ | 10mΩ (最大表示12.00000mΩ, 分解能0.01μΩ) 〜1000Ωレンジ (最大表示1200.000Ω, 分解能1mΩ), 6切替え | |||||
表示 | モノクログラフィックLCD240 × 64 dot, 白色LEDバックライト | |||||
測定電流 | [10mΩレンジ時] DC 1A〜[1000Ωレンジ時] DC 1mA | |||||
開放端子電圧 | DC 20V max. (電流モードPULSEかつ接触改善機能OFF/PULSE設定での非測定時は20mV以下) | |||||
測定スピード | FAST, MED, SLOW | |||||
積分時間 | 検出電圧の取り込み時間: [10mΩ,レンジ時初期値] FAST 2.0 ms, MED 5.0 ms, SLOW 1PLC 設定範囲: 0.1ms〜100.0ms, 1〜5 PLC: 50Hz時, 1〜6 PLC: 60Hz時 (PLC: 供給電源の1周期) |
|||||
その他機能 | コンパレータ(設定値と測定値の比較判定), ディレイ設定, オフセット電圧補正(OVC), アベレージ, 測定異常検出, プローブ短絡検出, 接触改善, 電流モード(非測定中に測定電流を流すか否か), メモリ機能, 統計演算, 設定モニタ, リトライ, トリガ機能他 | |||||
インタフェース | EXT I/O, RS-232C, PRINTER (RS-232C), GP-IB (-01仕様) | |||||
外部入出力 | トリガ, ホールド入力, コンパレータ出力他, 設定モニタ端子, サービス電源出力+5V, +12V, 他 | |||||
電源 | AC100 V〜240 V, 50Hz/60Hz, 40 VA max. | |||||
寸法・質量 | 260W × 88H × 300D mm, 3.0 kg | |||||
付属品 | 電源コード ×1, EXT I/O用オスコネクタ ×1, 取扱説明書 ×1, 操作ガイド ×1 |
プローブ・テストフィクスチャ (4)

¥39,600(税込 ¥43,560)

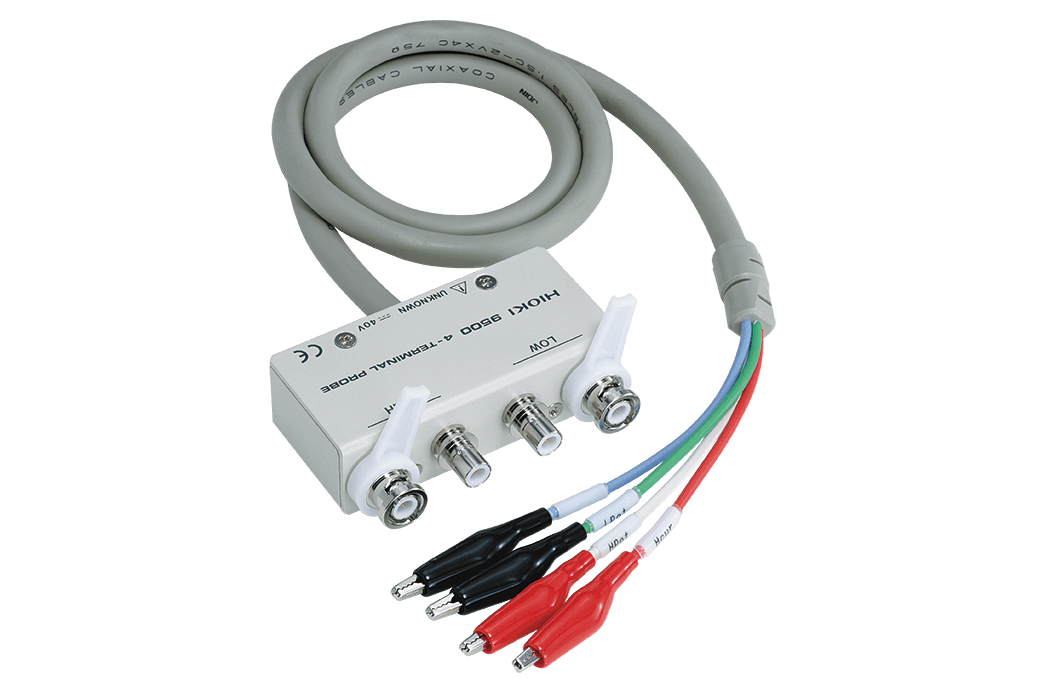

DC~100 kHz, 1m, 75Ω

¥55,000(税込 ¥60,500)
直結型, DC〜8MHz(特注品 IM3536-01と組み合わせることで、10 MHzまで測定できます), 測定可能端子直径:0.3〜2mm

¥114,400(税込 ¥125,840)
直結型, DC〜8MHz(特注品 IM3536-01と組み合わせることで、10 MHzまで測定できます), 試料寸法:1〜10mm

¥74,800(税込 ¥82,280)

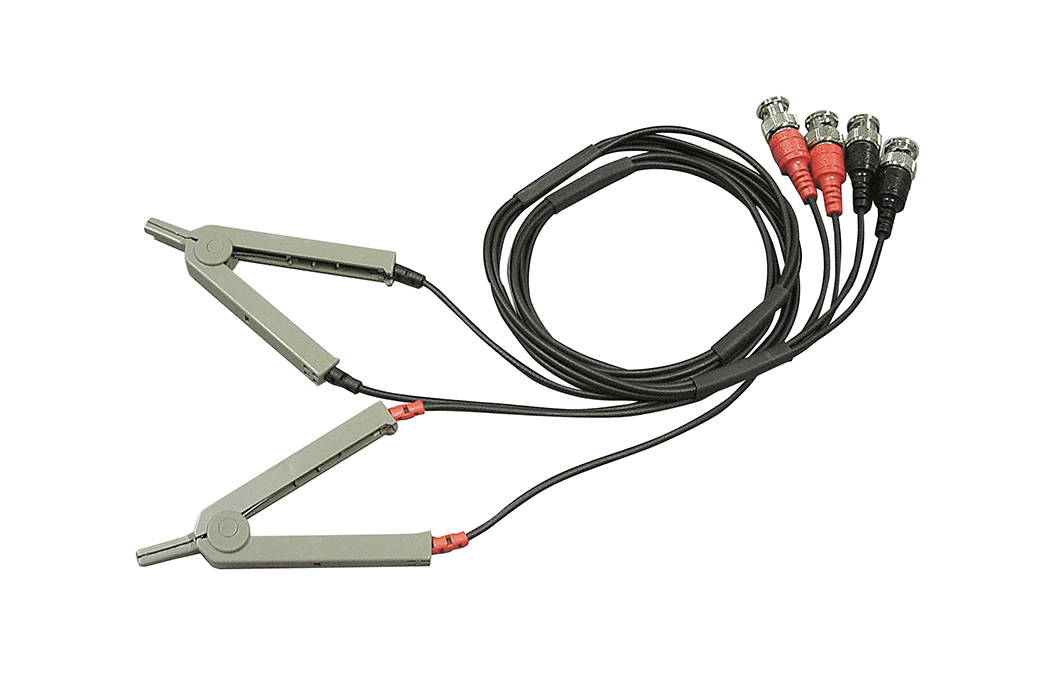

DC~1MHz, 1m
PCコミュニケーション (2)

¥36,300(税込 ¥39,930)
2 m

¥2,000(税込 ¥2,200)
9pin - 9pin, クロス, 1.8 m
