抵抗計 RM3548

μΩからMΩまで測れる高精度ポータブル抵抗計

廃止

製品紹介ムービー

抵抗計RM3548はポータブルな形状でメンテナンス・大型トランスなどの製品検査に最適です。最小分解能0.1μΩの低抵抗から3.5MΩまでの抵抗測定を広範囲にカバー。300mΩレンジでは測定電流300mAを利用して、自動車のアース接続部や航空機のボディの溶接・かしめ部分の確認が可能です。手元コンパレータランプをプローブの近くに装着することで、測定箇所から目を離すことなく、判定結果が得られます

特長

  • 基本確度0.02%, 最小分解能0.1 μΩ, 最大測定電流1 A
  • 測定可能範囲0.0 μΩ（測定電流1 A）〜3.5 MΩ
  • プローブをあてるだけで、メモリ1000個まで簡単記録
  • インターバル測定で、温度上昇試験のデータをスムーズに収集
  • ポータブルな形状で、メンテナンス・大型製品の検査に最適

形名（発注コード）

RM3548 ¥143,000（税込 ¥157,300）

大型トランス・モータの低抵抗測定や検査に最適なポータブル抵抗計

現場でのメンテナンス作業で使いやすいポータブル設計。付属のストラップにより測定部本体を首に掛け、両手にクリップ形リードを持って測定ができます。電源は単３形アルカリ乾電池８本で駆動でき、約10時間の測定が可能です。（測定条件により使用時間は変化します）

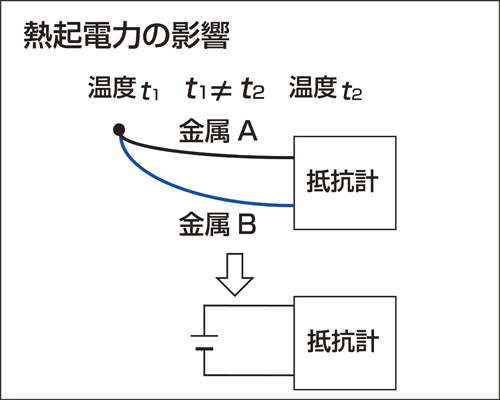

熱起電力の影響を軽減する、オフセット電圧補正機能

熱起電力とは、異種金属の接続部分に生じる電位差のことです（図）。具体的には測定プローブと測定対象が接触する部分、測定器と測定リードの接続部分に生じます。熱起電力の大きさは測定環境の温度によっても異なり、温度差が大きいほど熱起電力は大きくなります。RM3548は測定電流を正負の両方に流し、それぞれの検出電圧を用いて、熱起電力の影響を除去するオフセット電圧補正機能を搭載しています。

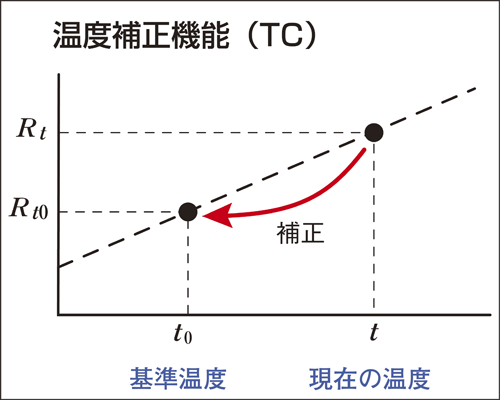

環境温度により変化する抵抗値を基準温度に補正：温度補正機能

温度補正機能は、銅線のように抵抗値が温度で変わってしまう物でも、設定した基準温度での抵抗値に換算して表示できます。RM3548では温度補正機能により、図のように実測した抵抗値Rtと現在の温度tから、基準温度t0の抵抗値Rt0に換算します。温度補正する場合は、温度センサZ2002（RM3548本体に付属）を用います。

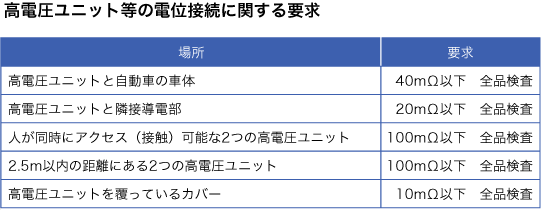

道路車両の高電圧部品の電気的特性と電気的安全性要求に対応 （等電位接続）: VW80303

ハイブリッド車、プラグインハイブリッド車、電気自動車、燃料電池車など、電気自動車では、HVコンポーネントの電気的特性と電気的安全性に関する要求事項があります。VW80303はその規格の一つです。
RM3548を使用することで、これらの条件を満たした測定ができます。（VW80303 7.3 Equipotential bonding）


計測器への要求
- 少なくとも0.2Aの試験電流が必要
- 試験期間は、安定した抵抗値を決定できるように選択
- 100mΩレンジは0.2Aから1Aのテスト電流
- 電流を供給し、電圧を別々の試験接点を介して測定する（4端子測定）
- 定電流源を使用する


参考文献
DIN 72551-7、ECE-R100、GB/T 18384.3、IEC 60950-1、ISO 6469-3、SAE J2344、SAE J2578

基本仕様

確度保証期間 1年
抵抗測定レンジ 3 mΩ (最大表示3.5000 mΩ, 分解能 0.1 µΩ)〜3 MΩレンジ (最大表示3.5000 MΩ, 分解能 100 Ω), 10切替え
基本確度: ±0.020 % rdg. ±0.007 % f.s.
測定電流 [3mΩレンジ時] DC 1 A〜[3MΩレンジ時] DC 500 nA
開放端子電圧 DC 5.5 Vmax.
温度測定 -10.0℃〜99.9℃, 基本確度: ±0.5℃ (温度センサZ2002との組合せ確度)
測定スピード 固定
表示更新レート 抵抗測定OVCなし: 約100 ms, OVCあり: 約230 ms
機能 温度補正機能, 温度換算機能, オフセット電圧補正機能(OVC), コンパレータ(ABS/REF％), 長さ換算, 判定音設定, オートホールド, オートパワーセーブ(APS), アベレージ, パネルセーブ/ロード, USB通信 (PCへ接続することでRM3548の内部メモリがPCにマウントされるマスストレージクラス)
メモリ機能 メモリ個数: (マニュアル/オート) 最大1000個, (インターバル) 最大6000個
インターバル: 0.2s～10.0s (0.2sステップ)
メモリデータの取得: 表示, USBマスストレージ (CSV, TXTファイル)
電源 単3形アルカリ乾電池 (LR6) ×8, 連続使用時間： 10 h (当社条件にて), 定格電力: 5 VA max.
寸法・質量 192W × 121H × 55D mm, 770 g
付属品 クリップ形リードL2107 ×1, 温度センサZ2002 ×1, 単3形アルカリ乾電池 (LR6) ×8, 取扱説明書 ×1, USB ケーブル (A - miniBタイプ) ×1, ストラップ ×1, 予備ヒューズ ×1

測定用プローブ (9)

※L2107, Z2002はRM3548に標準付属

リード長について
A: 二股〜プローブ間, B: プローブ長, L: 全長
※L2107の(A)寸法は結束チューブカットで0.8m程度まで広げられます, 他のリードは(A)寸法固定

手元コンパレータランプ L2105

¥7,200（税込 ¥7,920）
2 m

クリップ形リード L2107

¥18,700（税込 ¥20,570）
A: 130 mm, B: 84 mm, L: 1.1 m, DC 60 V

温度センサ Z2002

¥8,200（税込 ¥9,020）
100 mm

4端子リード 9453

¥15,400（税込 ¥16,940）
A: 280 mm, B: 118 mm, L: 1.36 m, DC 60 V

ゼロアジャストボード 9454

¥4,000（税込 ¥4,400）
L2100, 9461, 9465, 9465-10, 9772用

ピン形リード 9465-10

¥26,400（税込 ¥29,040）
A: 45 mm（赤）, 最大400 mm（黒）, B: 177 mm, L: 1925 mm（赤）, DC 60 V

ピン形リード 9465-11

¥40,000（税込 ¥44,000）
A: 45 mm（赤）, 1970 mm（黒）, B: 177 mm, L: 1980 mm（赤）, 3900 mm (黒) , DC 60 V

大径クリップ形リード 9467

¥26,400（税込 ¥29,040）
A: 300 mm, B: 131 mm, L: 1350 mm, 先端φ28 mm, DC 50 V

ピン形リード 9772

¥28,600（税込 ¥31,460）
A: 45 mm（赤）, 最大400 mm（黒）, B: 173 mm, L: 1921 mm（赤）, DC 60 V

ケース (2)

RM3548にプロテクタZ5041を装着したまま携帯用ケースC1006に収納できません。

携帯用ケース C1006

¥15,400（税込 ¥16,940）

プロテクタ Z5041

¥4,000（税込 ¥4,400）
