バッテリハイテスタ BT3563A

特長

内部抵抗と開放電圧を同時に測定
xEV向け大型セル、300 Vまでの大型パックの測定に対応したレンジ構成
内部抵抗（AC-IR）測定レンジ: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
開放電圧測定レンジ: 6 V/60 V/300 V
インターフェイスにLANを搭載

形名（発注コード）

BT3563A		¥363,000（税込 ¥399,300）

測定用リードは標準付属されておりません。オプションのリードをご購入ください。EXT I/O 用のオス・コネクタ(システム側)をサービスパーツとして用意しておりますのでご利用ください。

電池のパフォーマンスと安全性を内部抵抗(AC-IR)と開放電圧(OCV)ではかる

内部抵抗（AC-IR）と開放電圧（OCV）をはかることで、
完成したセル、モジュール、パックの品質を検査できます。

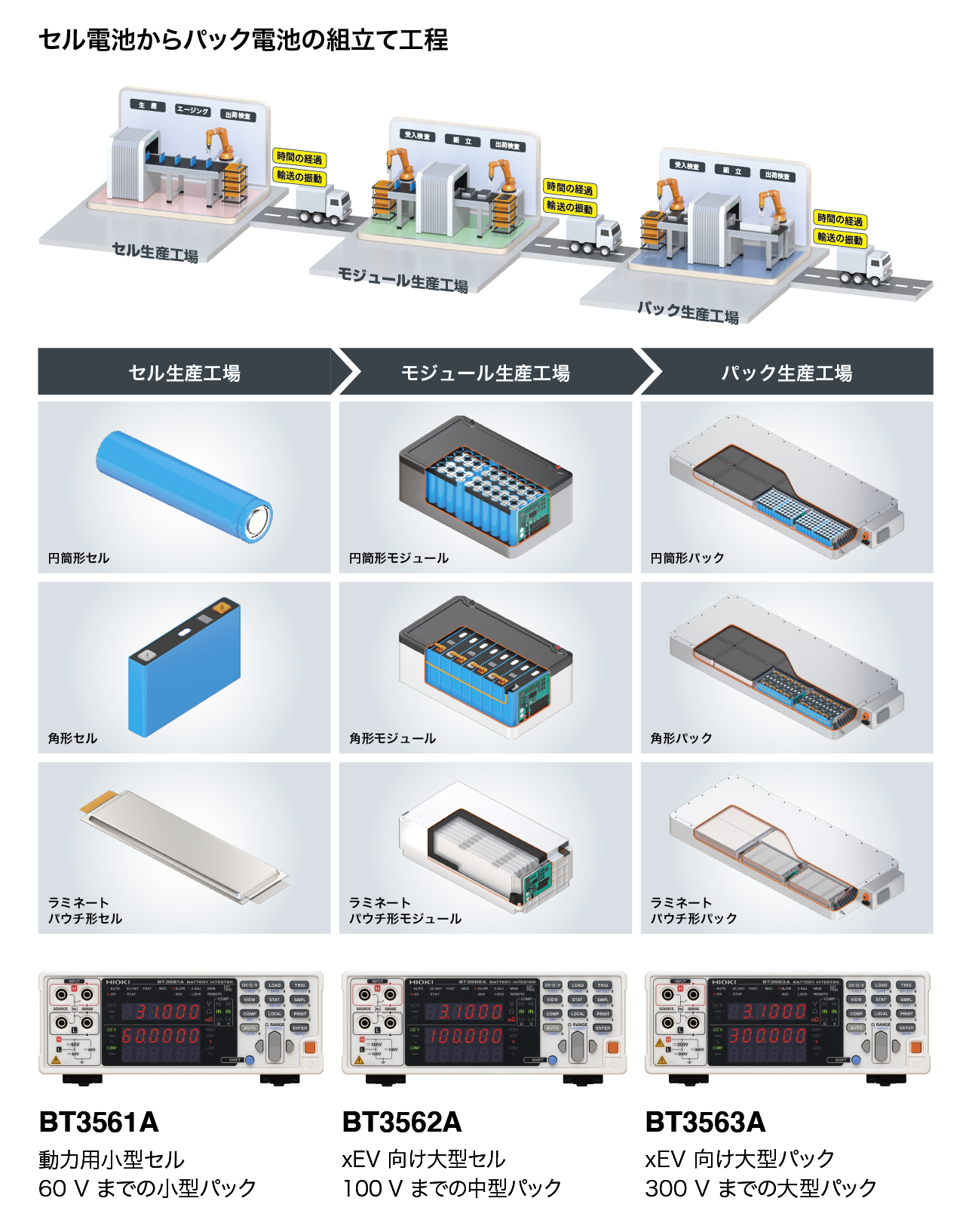

セル生産工場で生産されたセルは、出荷検査を経て、
モジュールの生産工場へ輸送されます。
時間の経過や輸送時の振動などが原因で
不良品が発生するおそれがあるため、
受入検査を実施し、モジュールやパックへと
組み立てられます。

BT3561A
動力用小型セル60 V までの小型パック
開放電圧測定レンジ: 6 V/60 V
内部抵抗測定レンジ: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

BT3562A
xEV 向け大型セル100 V までの中型パック
開放電圧測定レンジ: 6 V/60 V/100 V
内部抵抗測定レンジ: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

BT3563A
xEV 向け大型パック300 V までの大型パック
開放電圧測定レンジ: 6 V/60 V/300 V
内部抵抗測定レンジ: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

検査システムの構築コスト・管理工数を削減する

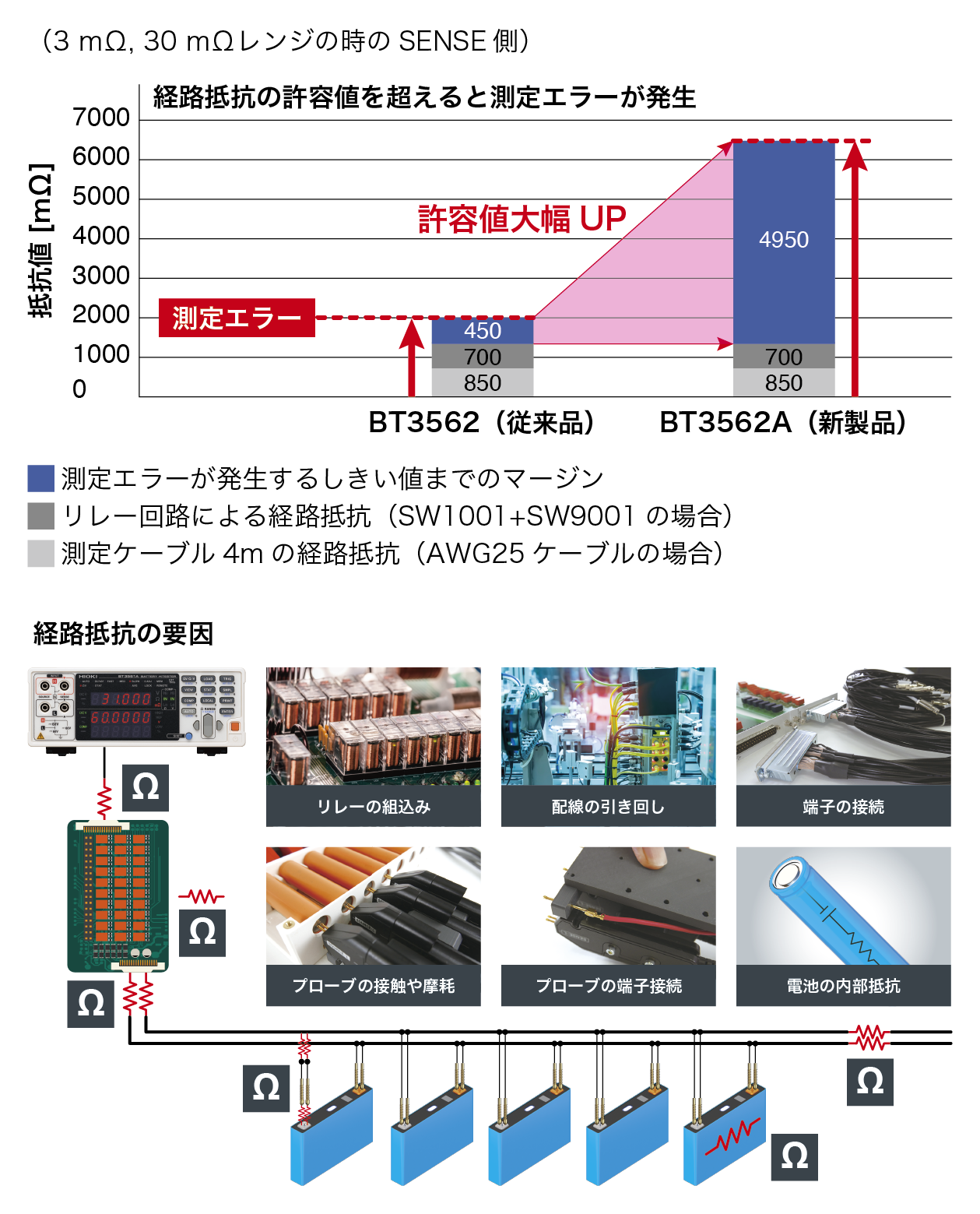

経路抵抗に対する許容値が向上しました。
許容値の向上は、

・リレーの選択肢が増える
・長い測定ケーブルが使用できる*
・細い測定ケーブルが使用できる
・プローブの交換回数の削減

といった課題解決につながります。
リレーを使用した多チャネルの検査システム構築が簡単になり、
システムの管理工数を削減できます。

*30 m Ωレンジにおいて、往復8 mで2.2 Ω相当となるAWG29が使用できます。

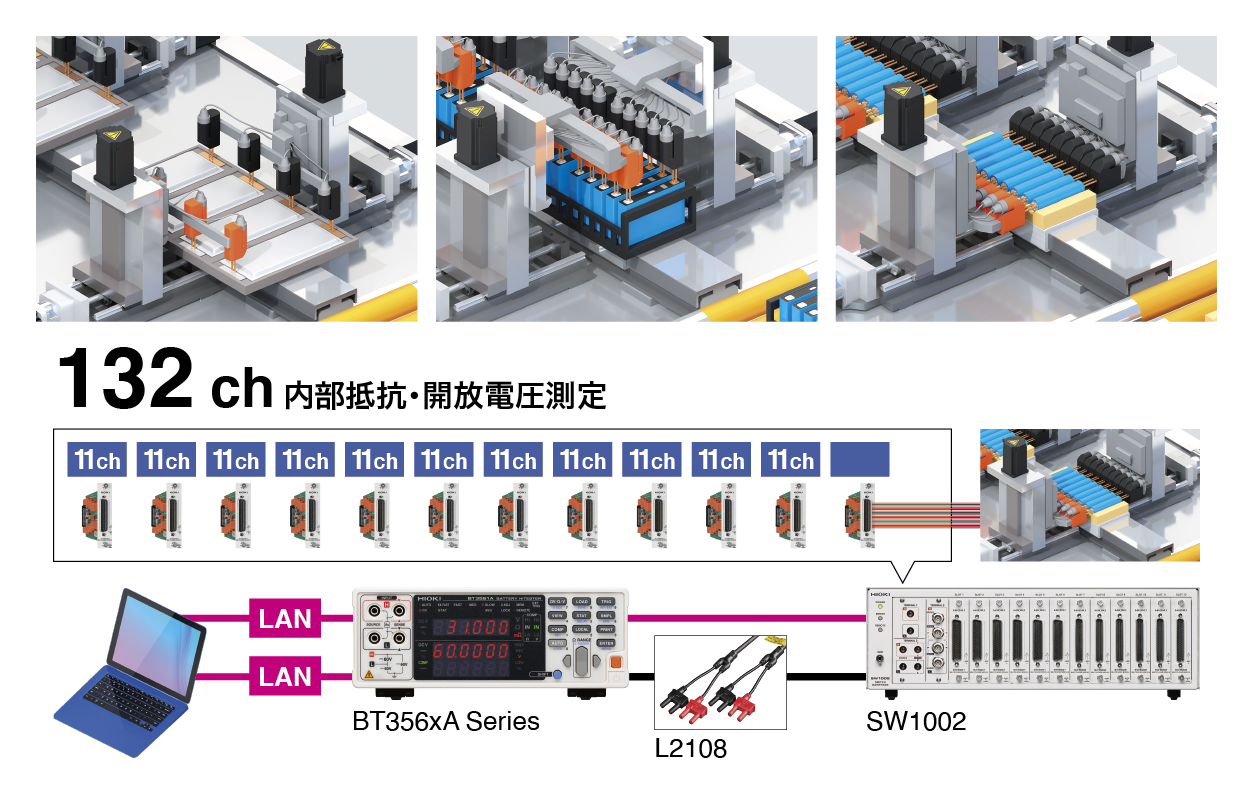

測定チャネル増設と自動切替

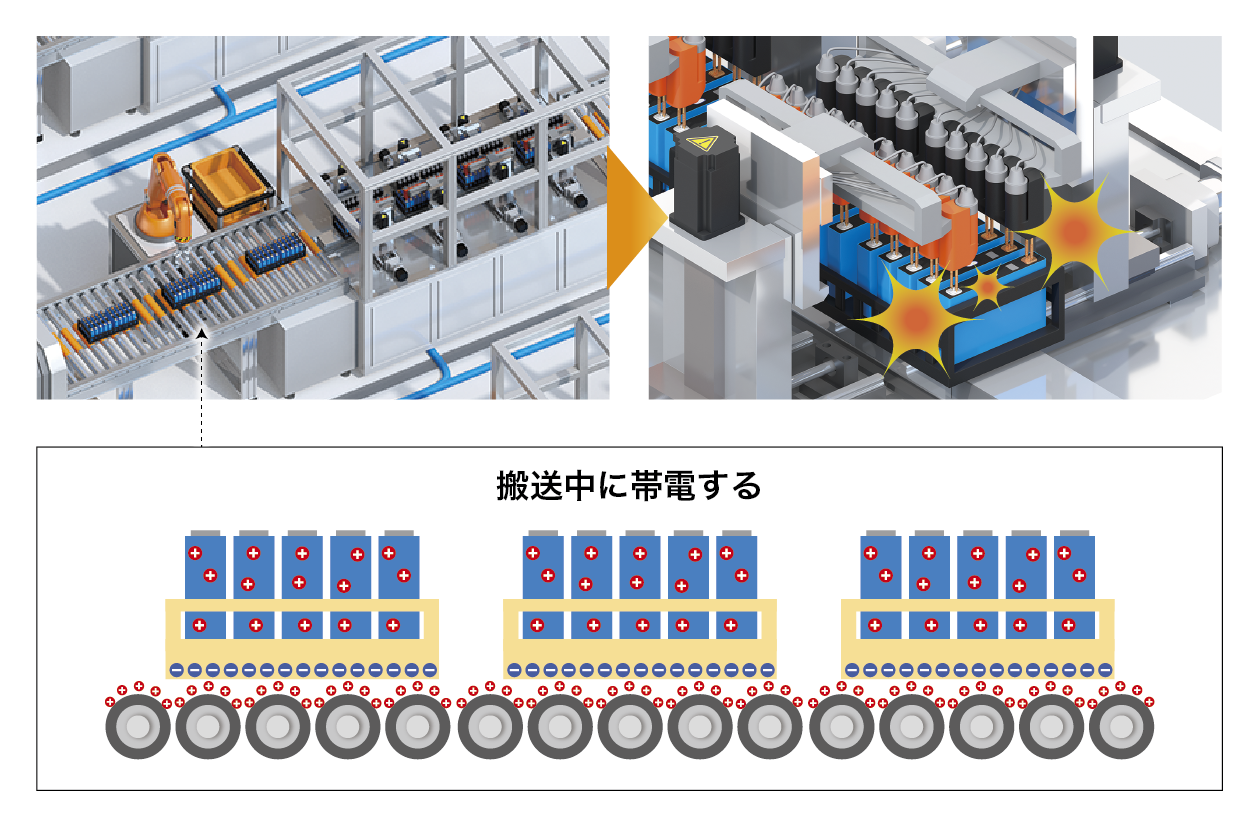

生産ラインでは、コンベアでの搬送中などに電池が帯電します。
電池にプローブをコンタクトすると、測定器に静電気が印加され、
測定器の故障に繋がります。
BT3561A, BT3562A, BT3563A は、接触 ±30 kV の静電気に耐える設計です *。
静電気による故障を防ぎ、生産ラインのダウンタイムを削減できます。
* ±30 kV IEC 61000-4-2 接触放電

静電気による測定器の故障を防ぐ

生産ラインでは、コンベアでの搬送中などに電池が帯電します。
電池にプローブをコンタクトすると、測定器に静電気が印加され、
測定器の故障に繋がります。
BT3561A, BT3562A, BT3563A は、接触 ±30 kV の静電気に耐える設計です *。
静電気による故障を防ぎ、生産ラインのダウンタイムを削減できます。
* ±30 kV IEC 61000-4-2 接触放電

LANを標準搭載

BT3561A, BT3562A, BT3563Aは、
LANインターフェイスを標準搭載しています。

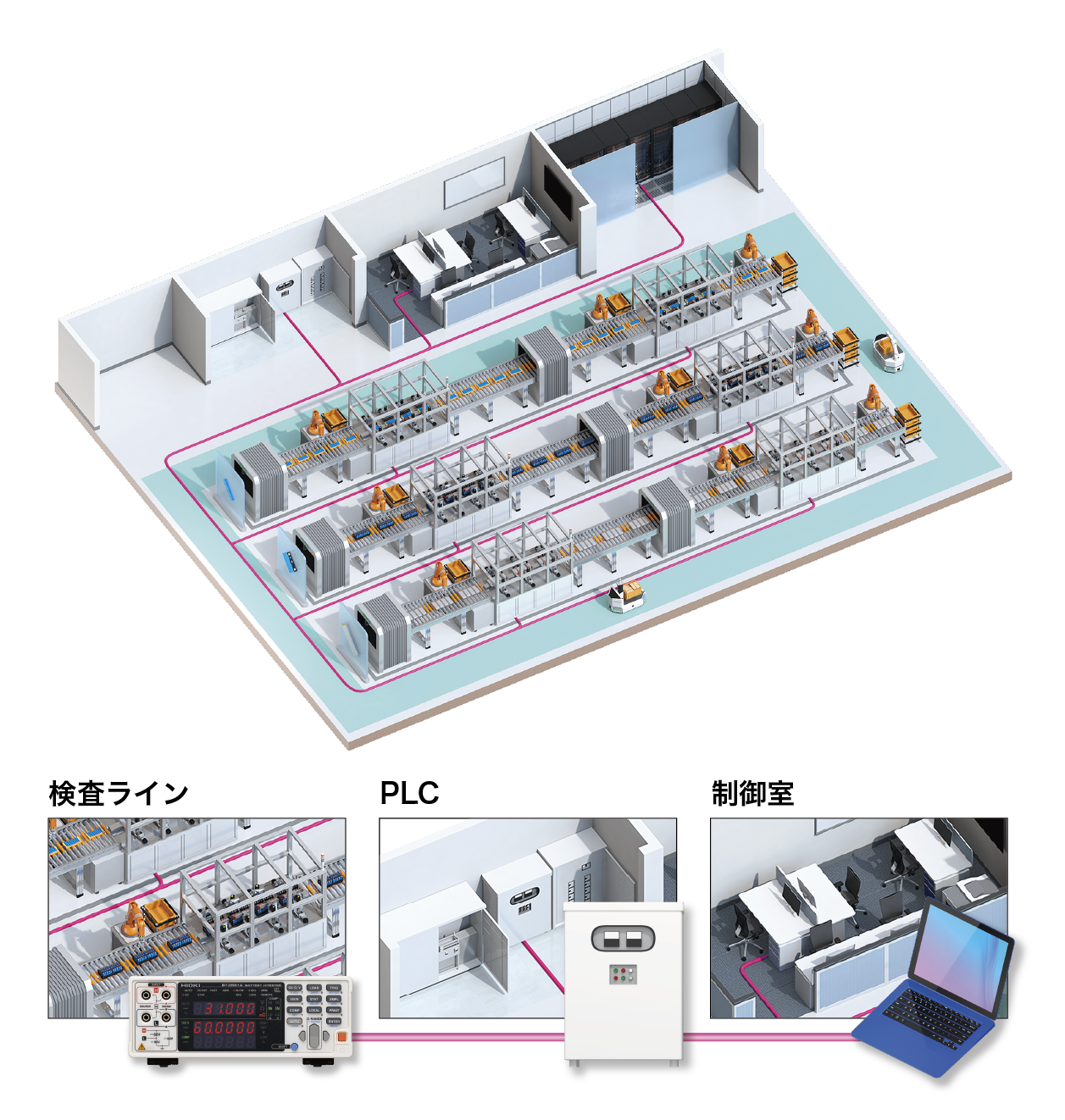

PLC*を利用した制御システムとの連携が簡単になりました。
入手性の良いLANケーブルを使用できるのでシステム構築時、
メンテナンス時のコストを削減できます。

*Programmable Logic Controller, 機械を自動的に制御する装置

電池の内部抵抗・開放電圧測定

電池の内部抵抗と開放電圧を同時に測定できます。
AC-IR方式は短時間での測定が可能で、
測定値のくり返し再現性が高いため、
セルや電池ユニットの出荷検査および受入検査に適しています。
最大1000 V耐圧のモデル（BT3564）まであり、
電池パックの総抵抗を一括で測定することができます。
高精度な3 mΩレンジを持つため、タブ溶接部や
バスバーの抵抗測定にも使用できます。

※動画を「日本語字幕ON」でご覧になると、
詳しい説明をお読みいただけます。

基本仕様

確度保証期間 1年

抵抗測定レンジ	3 mΩ（最大表示: 3.1000 mΩ, 分解能: 0.1 μΩ, 測定電流: 100 mA） 30 mΩ（最大表示: 31.000 mΩ, 分解能: 1 μΩ, 測定電流: 100 mA） 300 mΩ（最大表示: 310.00 mΩ, 分解能: 10 μΩ, 測定電流: 10 mA） 3 Ω（最大表示: 3.1000 Ω, 分解能: 100 μΩ, 測定電流: 1 mA） 30 Ω（最大表示: 31.000 Ω, 分解能: 1 mΩ, 測定電流: 100 μA） 300 Ω（最大表示: 310.00 Ω, 分解能: 10 mΩ, 測定電流: 10 μA） 3 kΩ（最大表示: 3.1000 kΩ, 分解能: 100 mΩ, 測定電流: 10 μA）測定代表確度: ±0.5% rdg ±10 dgt（3 mΩレンジ）, ±0.5% rdg ±5 dgt（30 mΩレンジ以上）測定電流周波数: 1 kHz ±0.2 Hz 測定方式: 交流4端子法
電圧測定レンジ	6 V（最大表示: 6.00000 V, 分解能: 10 μV） 60 V（最大表示: 60.0000 V, 分解能: 100 μV） 300 V（最大表示: 300.000 V, 分解能: 1 mV）測定代表確度: ±0.01% rdg ±3 dgt
測定応答時間	10 ms
サンプリング時間	ΩまたはV (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW) ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW) ΩまたはV (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW) ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW)
機能	コンタクトチェック機能, ゼロアジャスト機能, パルス測定機能, コンパレータ機能 (Hi/ IN/ Lo), 統計演算機能 (最大30,000データ), ディレイ機能, アベレージ機能, 設定セーブ機能 (パネルセーブ) , メモリ機能, LabVIEW®ドライバ対応
インターフェイス	LAN (TCP/IP, 10BASE-T/100BASE-TX) RS-232C (最大38.4 kbps, プリンタI/F兼用) EXT I/O (37-pin Handler interface) アナログ出力 (DC 0 V〜3.1 V)
電源	AC 100 V 〜 AC 240 V, 50 Hz/60 Hz, 35 VA max.
寸法・質量	215W × 80H × 295D mm, 2.4 kg
付属品	取扱説明書 ×1, 電源コード ×1, 使用上の注意 ×1
