バッテリセル電圧ジェネレータ SS7081-50
BMS (バッテリーマネジメントシステム) の機能評価環境を簡単・安全・高確度に実現
従来のBMS (*1)機能評価環境におけるさまざまな課題を解決。
12ch/台でチャネル毎にセル挙動を模擬、実電池や個別電源での評価環境に比べ、安全・高確度な評価環境を簡単に構築できる。また、高精度な電圧、電流測定でBMS機能を正確に検査できる。
特長
- 電源・電子負荷・DMM機能を1台に集約
- 12ch/台で、チャネル毎にセル挙動を模擬
- 直列1000 Vの大規模モジュール環境も構築可
- 2象限の出力電圧、-1 A~1 Aでセルバランシング
- 高確度電圧出力、高精度な電圧、電流測定
- 100 μAレンジで微小電流測定(BMSの暗電流、セルバランス回路の漏れ電流)
- *1:BMS: Battery Management System (バッテリーマネジメントシステム)
形名(発注コード)
SS7081-50 | お見積り |
---|

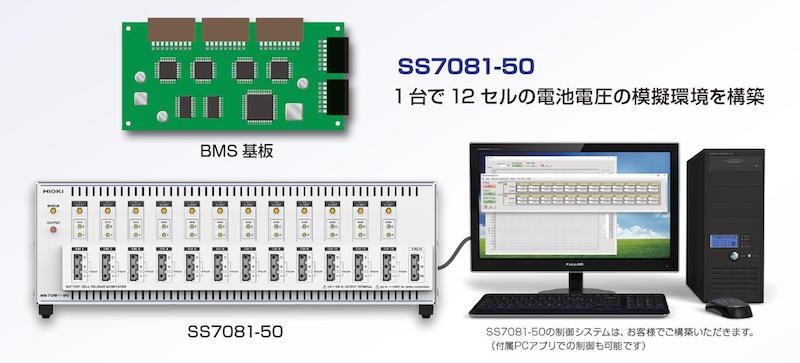

BMS機能評価環境を簡単に構築
・電源・電子負荷・DMM機能を1台に集約した12チャネルバッテリセル電圧ジェネレータ
・シンプルな構成でBMS機能検査環境構築のコスト削減と生産性向上を実現
実電池や個別電源にくらべて安全に模擬環境を構築

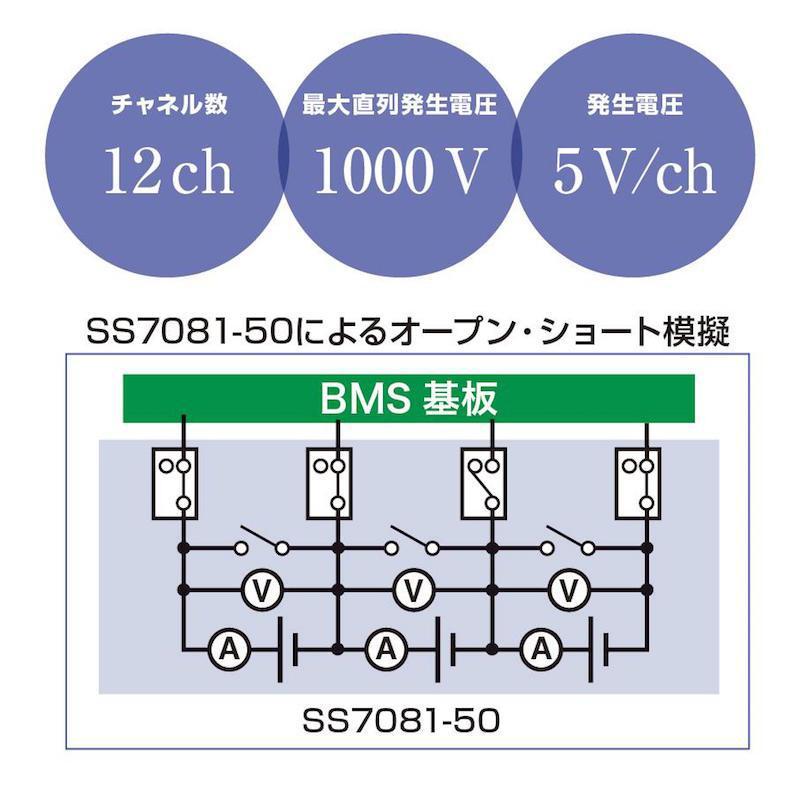

• 12 ch/台で、チャネル毎にセル挙動を模擬
• 直列1000 Vの大規模モジュール環境を構築
(5 V/ch×200 ch=1000 V)
• 実電池では発火の危険があるセルの異常状態を模擬
• チャネルとBMS間のオープンワイヤ模擬
• セルのショート模擬
高確度・高精度な出力および計測
• 高確度電圧出力でセル挙動を模擬
• 2象限の出力電圧 −1 A~1 Aでセルバランシング
• 高確度・高精度な電圧、電流測定
• 100 μAレンジで微小電流測定
(BMSの暗電流、セルバランス回路の漏れ電流)
付属のPCアプリで評価を簡単に
• SS7081-50を最大10台まで制御可能
• 再現したい模擬状態をシーケンス設定することで試験を自動化
• 電池の充放電特性を模擬(*)
• 電池の内部インピーダンスによる過渡応答を模擬(*)
*: 使用条件:SS7081-50本体、付属PCアプリ共にバージョン 2.50 以上であること
BMSの性能評価・安全評価・検査に
高確度な発生と測定により BMS の性能評価に役立ちます。また、異常状態における検証を行うことができるため、安全性能評価にも役立ちます。
※動画を「日本語字幕ON」でご覧になると、詳しい説明をお読みいただけます 。
基本仕様
チャネル数 | 12チャネル | |||||
---|---|---|---|---|---|---|
最大直列接続 | 最大直列出力電圧1000 V以下で本体の直列接続可能 | |||||

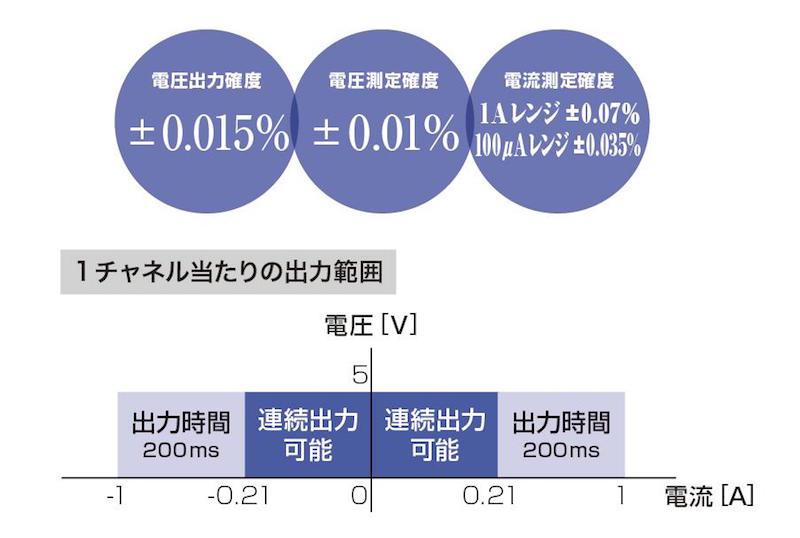

出力範囲 | 直流電圧: 0.0000 V〜5.0250 V (全チャネル独立) 最大出力電流: ±1.00000 A (全チャネル独立) |
|||||
測定範囲 | 直流電圧: -0.00100 V〜5.10000 V 直流電流 (2レンジ構成): ±1.20000 A (1 Aレンジ), ±120.0000 μA (100 μAレンジ) |
|||||
積分時間 | 1PLC (50 Hzの場合20 ms, 60 Hzの場合16.7 ms) × スムージング設定回数 | |||||
電圧出力確度 | ±0.0150% of setting ±500 μV | |||||
電圧測定確度 | ±0.0100% of reading ±100 μV | |||||
電流測定確度 | 1 Aレンジ: ±0.0700% of reading ±100 μA 100 μAレンジ: ±0.0350% of reading ±10 nA |
|||||
インターフェイス | LAN | |||||
電源 | フリー電源 (AC 100 V〜240 V), 50 Hz/60 Hz | |||||
寸法・質量 | 430W × 132H × 483D mm, 10.3 kg | |||||
付属品 | 電源コード ×1, 取扱説明書 ×1, ラックフレーム ×1, PCアプリディスク ×1 (アプリ仕様の範囲でご利用可能) |
