バッテリハイテスタ BT3564

最大入力電圧 1000 V、EV, PHEV向け高耐圧バッテリテスタ

特長

  • 1000 Vまでのダイレクト測定に対応
  • EV, PHEV向け高電圧バッテリの生産ラインでの検査に最適
  • 内部抵抗測定0.1 μΩ〜3000 Ω（パック総抵抗・バスバー抵抗）
  • 火花放電低減機能搭載
  • アナログ出力機能
  • 1000 Vおよび高圧電池パック対応測定プローブ（オプション）

形名（発注コード）

BT3564 ¥649,000（税込 ¥713,900）
測定用リードは付属されておりません。測定用途に応じたリードをご購入ください。EXT I/O 用のオス・コネクタ（システム側）をサービスパーツとして用意しておりますのでご利用ください。

最大入力電圧1000V。EV, PHEV向け高耐圧バッテリテスタ

BT3564は、高電圧化が進むEV, PHEV用から住宅用蓄電池など、さまざまな電池パックの出荷検査・受け入れ検査に最適なバッテリテスタです。
最大入力電圧1000Vで、内部抵抗と電池電圧の同時測定が可能です。

1000V対応プローブで高圧電池パックも安全・快適に測定

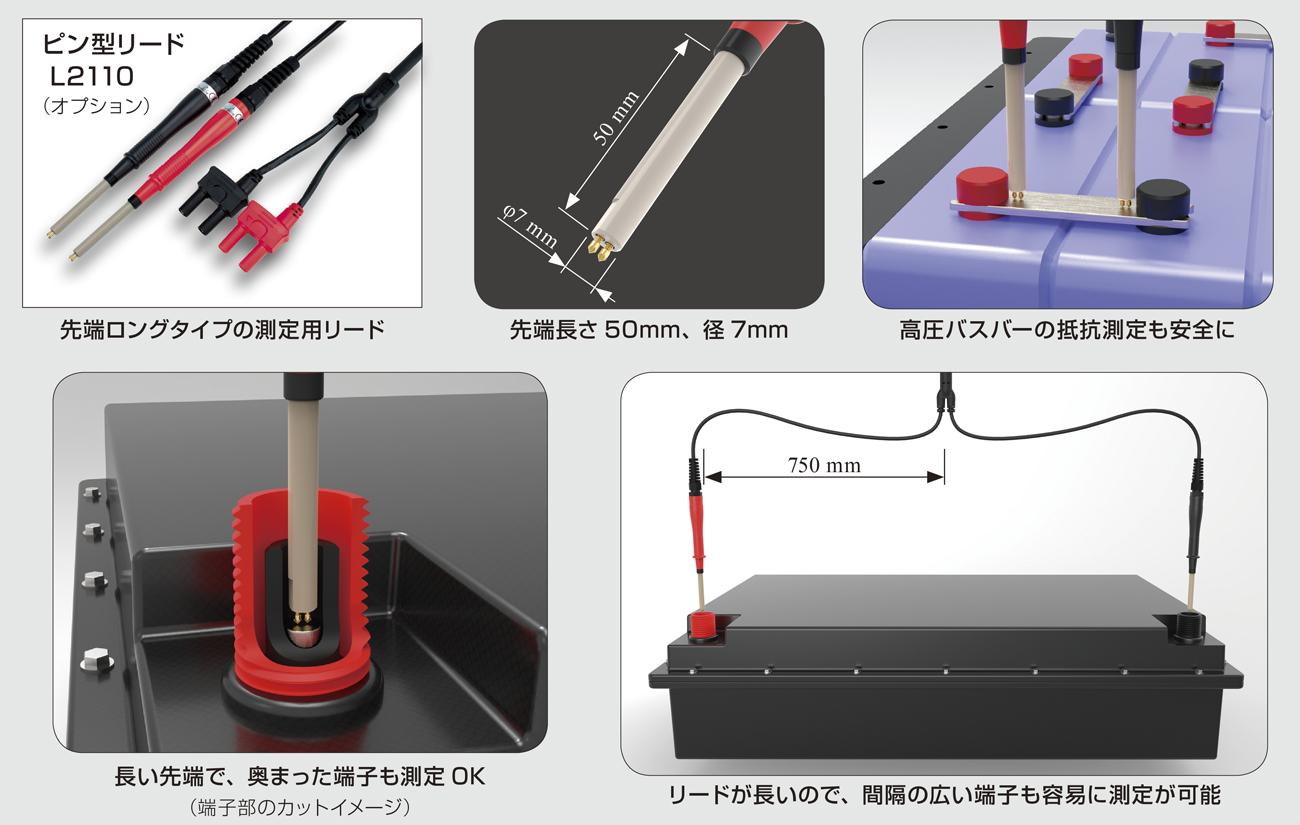

オプションの1000V対応プローブ「L2110」を使えば、高圧電池パックの広い端子間や奥まった電極、露出したバスバーなども安全且つ快適に測定できます。

火花放電低減機能で、より安全に

火花放電は高電圧の測定になるほど発生しやすい現象です。
BT3564では、電池パックの電極にコンタクトする際に流れる電流を制御して火花放電の発生を低減します。

アナログ出力機能で長時間モニタリング

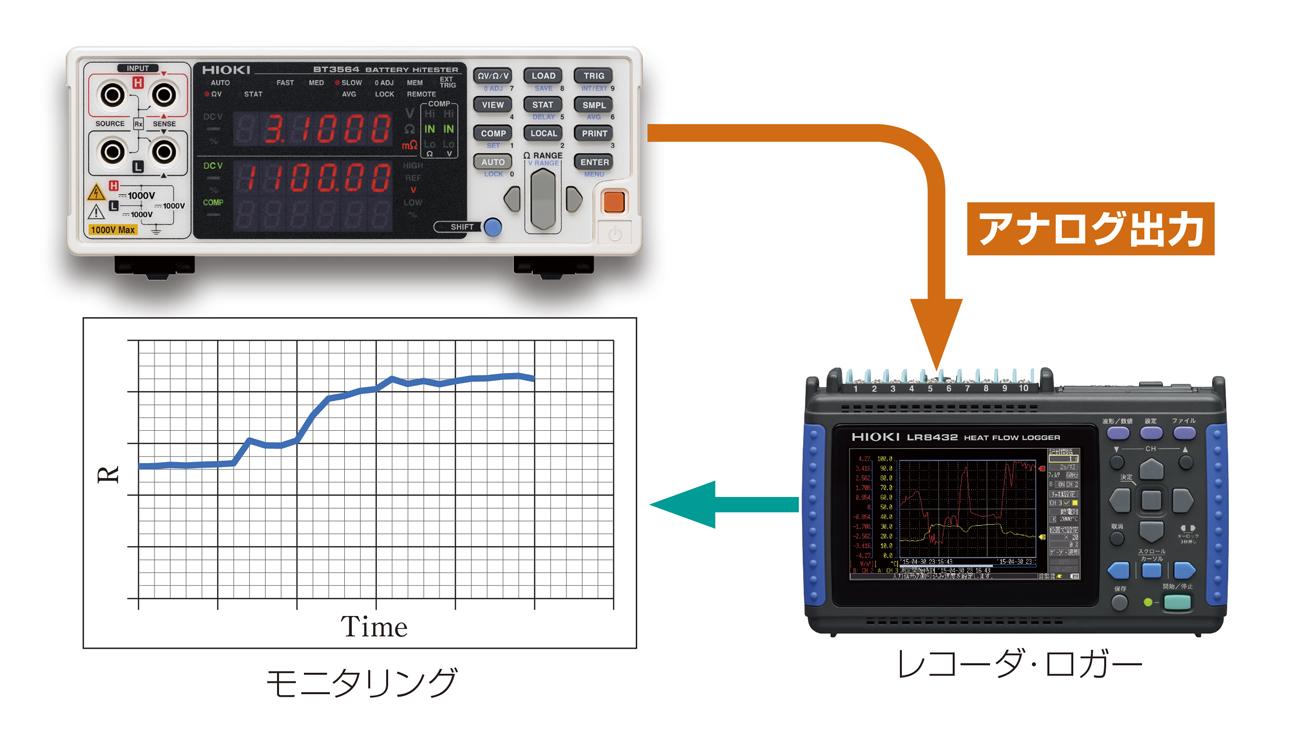

抵抗測定値のアナログ出力機能を搭載。レコーダやロガーと組み合わせることで、総抵抗値の長時間モニタリングが可能になります。

内部抵抗・開放電圧測定

電池の内部抵抗と開放電圧を同時に測定 できます。 AC-IR方式は短時間での測定が可能で、測定値のくり返し再現性が高いため、セルや電池ユニットの出荷検査および受入検査に適しています。 最大1000 V耐圧のモデル（BT3564）まであり、電池パックの総抵抗を一括で測定することができます。 高精度な3 mΩレンジを持つため、タブ溶接部やバスバーの抵抗測定にも使用できます。

※動画を「日本語字幕ON」でご覧になると、詳しい説明をお読みいただけます。

基本仕様

確度保証期間 1年
最大入力電圧 定格入力電圧: DC ±1000 V, 対地間最大定格電圧: DC 1000 V
抵抗測定レンジ 3 mΩ (最大表示3.1000 mΩ, 分解能 0.1 µΩ)〜3000 Ωレンジ (最大表示3100.0 Ω, 分解能 0.1 Ω), 7切替え
測定確度: ±0.5% rdg. ±5 dgt. (30 mΩ〜3000 Ωレンジ)
±0.5% rdg. ±10 dgt. (3 mΩレンジ)
測定ソース周波数: 1 kHz ±0.2 Hz. 測定電流: 100 mA (3 mΩレンジ)〜10 µA (3000 Ωレンジ), 開放端子電圧: 25 V peak (3/30 mΩレンジ), 7 V peak (300 mΩレンジ), 4 V peak (3 Ω〜3000 Ωレンジ)
電圧測定レンジ DC 10 V (分解能 10µV)〜DC 1000 V (分解能 1mV), 3切替え
測定確度: ±0.01% rdg. ±3 dgt.
表示 抵抗 ±31000, 電圧 ±999999 (1000Vのみ±999999 または±110000) LED
サンプリング時間 FAST: 12 ms, MEDIUM: 35 ms, SLOW: 253 ms
※値は代表値であって, 電源周波数設定と測定項目により変わる
全測定時間 応答時間+サンプリング時間, 測定応答時間は約700 ms
※応答時間は当社規定条件による
コンパレータ 判定: Hi/IN/Lo (抵抗, 電圧それぞれ独立判定), 総合判定 (PASS/FAIL、 抵抗判定結果と電圧判定結果のAND演算), 画面表示, ブザー, 外部I/Oへ出力 (オープンコレクタ, 35 V, DC50 mA max.)
アナログ出力 抵抗測定値 (表示値 DC 0 V〜3.1 V)
インタフェース EXT I/O, RS-232C, プリンタ (RS-232C経由), GP-IB
電源 AC100〜 240 V, 50/60 Hz, 30 VA max.
寸法・質量 215W × 80H × 329D mm, 2.6 kg
付属品 取扱説明書 ×1, 電源コード ×1, 使用上の注意 ×1

1000V対応測定用リード (BT3564専用) (2)

プローブ長について A :二股〜プローブ間 B :プローブ長 L :全長

ピン形リード L2110

¥74,800（税込 ¥82,280）
A: 750 mm, B: 215 mm, L: 1880 mm, 高電圧バッテリ測定, DC 1000 V

先ピン 9772-90

¥3,600（税込 ¥3,960）
ピン形リード 9772, L2100, L2110, L2120およびピン形プローブ L2003の先端交換用 (1本)

測定用リードA (高電圧バッテリ測定対応) (2)

プローブ長について A :二股〜プローブ間 B :プローブ長 L :全長

ピン形リード L2100

¥39,600（税込 ¥43,560）
A: 300 mm, B: 172 mm, L: 1.4 m, DC 1000 V

先ピン 9772-90

¥3,600（税込 ¥3,960）
ピン形リード 9772, L2100, L2110, L2120およびピン形プローブ L2003の先端交換用 (1本)

オプション (1)

ピン形リード9770, 9771のゼロアジャスト作業には使用不可

ゼロアジャストボード Z5038

¥5,300（税込 ¥5,830）
L2120, L2100, L2110, L2020, 9465-10, 9772用

測定用リードB (60V以下のバッテリ測定用) (2)

小さい電極の測定向け φ 1.8mmの１軸タイプ

ピン形リード 9770

¥31,900（税込 ¥35,090）
A: 260 mm, B: 140 mm, L: 850 mm, DC 60 V

先ピン 9770-90

¥8,800（税込 ¥9,680）
ピン形リード9770,Ｌ2102の先端交換用（1本）

測定用リードB (60V以下のバッテリ測定用) (2)

スルーホールや微小対象物の測定向け ピンを0.2mmで並べた平行角錐ピンタイプ

ピン形リード 9771

¥45,100（税込 ¥49,610）
A: 260 mm, B: 138 mm, L: 850 mm, DC 60 V

先ピン 9771-90

¥13,200（税込 ¥14,520）
ピン形リード9771,L2103の先端交換用（1本）

測定用リードC (60V以下のバッテリ測定用) (3)

プローブ長について A :二股〜プローブ間 B :プローブ長 L :全長

クリップ形リード L2107

¥18,700（税込 ¥20,570）
A: 130 mm, B: 84 mm, L: 1.1 m, DC 60 V

4端子リード 9453

¥15,400（税込 ¥16,940）
A: 280 mm, B: 118 mm, L: 1.36 m, DC 60 V

大径クリップ形リード 9467

¥26,400（税込 ¥29,040）
A: 300 mm, B: 131 mm, L: 1350 mm, 先端φ28 mm, DC 50 V

ＰＣコミュニケーション (2)

GP-IB接続ケーブル 9151-02

¥36,300（税込 ¥39,930）
2 m

RS-232Cケーブル 9637

¥2,000（税込 ¥2,200）
9pin - 9pin, クロス, 1.8 m
