ACクランプパワーメータ CM3286

電流・電圧・電力・力率をスピーディーにチェック

廃止

ACクランプパワーメータ CM3286-50

概要
特長
仕様
オプション
ダウンロード
アプリケーション

CM3286-01

特長

4つのパラメータを同時に表示
電力5 W, 電流60 mAから測れる電力計
60 mAの低電流で5 Wから360 kWの電力まで測定可能
電流、電圧、電力の他、簡易積算電力量や相順も測定可能
スピーディーな測定をサポートする操作
ホールドするだけで測定値をスマホに転送、スピーディーにデータ記録 (CM3286-01のみ)
1～30次までの高調波解析がGENNECT Crossで可能 (CM3286-01のみ)
CAT IV 600 V, CAT III 1000 V

形名（発注コード）

CM3286		廃止
CM3286-01	Bluetooth(R)無線技術搭載	廃止

※三相電力は、50/60Hzで平衡条件かつ歪みのない正弦波を想定した指示値です。不平衡、インバータ制御されている三相ラインでは正確な測定ができません。また著しい波形歪みにより位相（ゼロクロス）検出できない場合は、測定かつ表示できません。
※力率/位相角は電流・電圧のゼロクロスから求めた値です。著しい波形歪みにより位相（ゼロクロス）検出できない場合は、測定かつ表示できません。
※Android, Google Play, Google Play ロゴはGoogle Inc. の登録商標または商標です。
※iOS は, Cisco Technology, Inc.の米国およびその他の国における登録商標または商標です。
※iPhone, iPad, iPad mini, iPad ProおよびiPod Touch は, 米国および他の国々で登録されたApple Inc.の商標です。
※Apple および Apple ロゴは米国その他の国で登録された Apple Inc. の商標です。App Store は Apple Inc. のサービスマークです。
※Microsoft, Windows, Windows vista, およびExcelは、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。
※その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。
※Bluetooth®およびロゴはBluetooth SIG, Inc. の登録商標であり日置電機株式会社はライセンスに基づき使用しています。
※無線認証国は「仕様」をご覧ください。

タブレットorスマートフォン向けアプリ (Google PlayもしくはiOS向けApp)を使ってデータ回収ができます。（CM3286-01のみ）
"HIOKI"で検索、"GENNECT Cross"をダウンロード

グッドデザイン 2017受賞コメント

多彩な測定機能をコンパクトにまとめた中でも、この製品を特徴づけるのは新興国における盗電のチェック機能を搭載している点である。基本的には同社で実績のあるクランプメータの構造を踏襲し機能や使い易さを担保しつつ、新興国における盗電チェックの作業内容やそこでの製品の使われ方を観察した結果が反映され、社会的意義の高いデザインである点を評価した。この製品によって実際に盗電の問題が解決されることを願っている。

ワイドな測定範囲のハンディクランプ電力計

工場から家庭用まで幅広い測定に対応
最小60 mAの低電流で5 Wから最大600 Aで360 kWの電力を正確に測定（単相電力の場合）

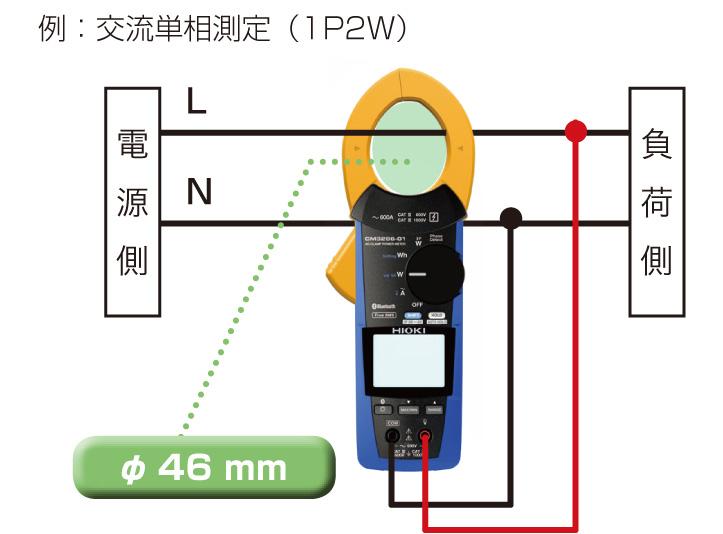

＜測定ライン＞
単相から平衡三相（推定値）までの電力を測定
（単相2線、単相3線、平衡三相3線、平衡三相4線）

* 三相は演算による推定電力値

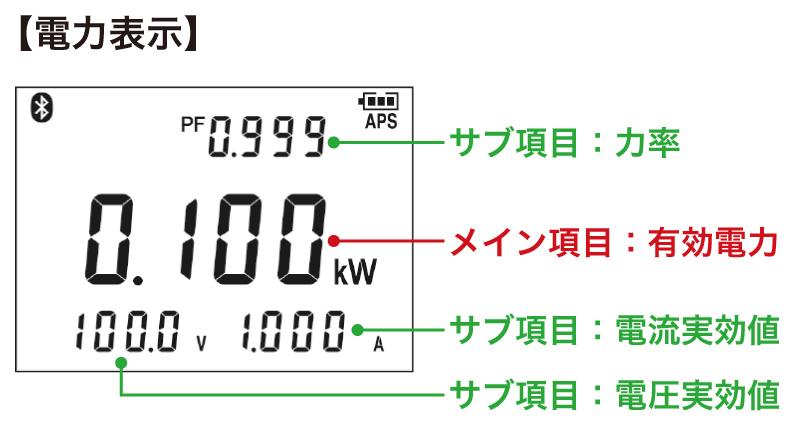

見やすい画面

関連する項目や結線場所を一括表示（メイン項目 ×1、サブ項目 ×3）

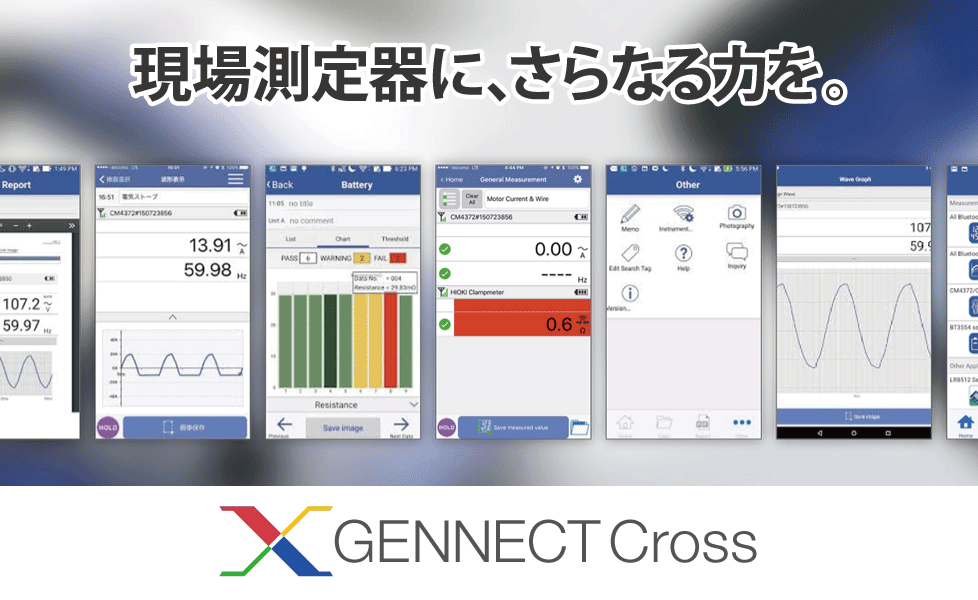

スマホアプリ GENNECT Cross対応測定器（CM3286-01のみ）

GENNECT CrossはiOSとAndroid用の無償アプリです。測定器がスマホやタブレットにBluetooth®通信で接続し、現場で役立つ新しい機能が満載されています。
GENNECT Cross の機能、活用事例、技術情報など現場で役立つ情報をお伝えしています。

GENNECT Cross の詳細はこちら

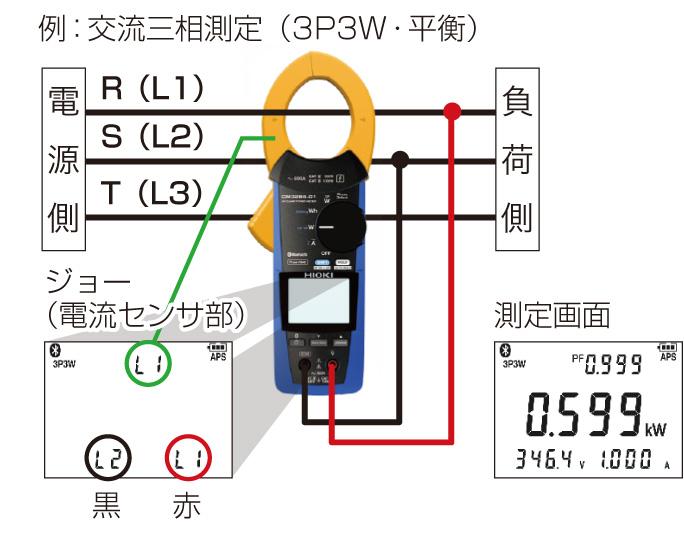

簡易結線ガイド搭載

三相の結線を行う場合、画面の上下に結線場所を示す簡易ガイドが表示されます。

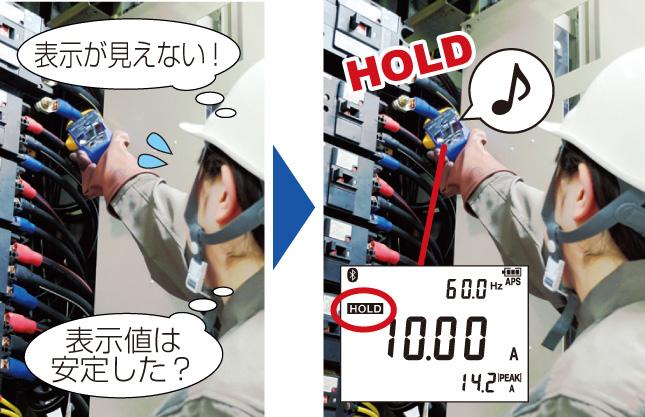

オートホールド機能搭載

測定値が安定するとブザーがなり、自動で表示値をホールドします。
表示部が見えず、ホールドボタンを押しにくい場合に役立ちます。

音と光の二重警告

電流または電圧の過入力を検出した場合に、赤色バックライトとブザー音で警告し、事故を防ぎます。

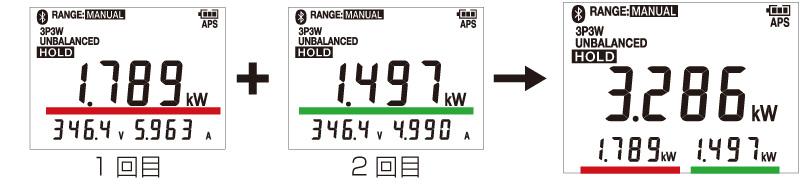

不平衡測定も簡単

単相電力測定を2回行うと自動で足し算し、三相3線の不平衡電力が測れます。
（3回測定を行うと三相4線が測れます）

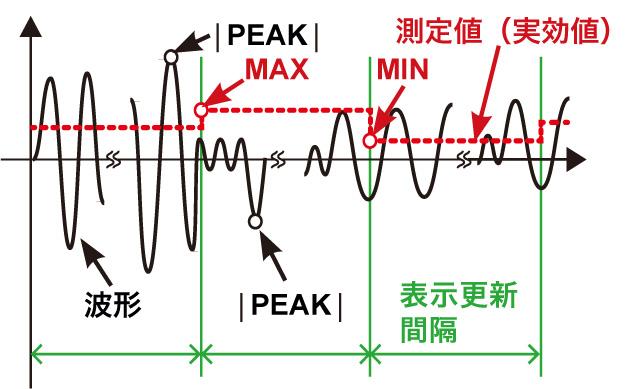

電源変動の簡易チェックに

最大値（MAX）、最小値（MIN）、平均値（AVG）を表示できるため変動幅の把握に役立ちます。
波高値（PEAK）の最大値測定も可能なため波高値レベルでも変動が確認できます。

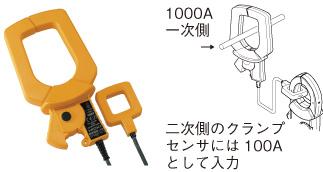

大口径・大電流測定に対応

オプションのクランプオンアダプタ9290-10と組み合わせることでφ55 mm、80×20 mmのバスバーまで測定可能に。
AC1000 A（5分間なら1500 Aまで）の大電流が測れます。

基本仕様

確度保証期間 1年

測定ライン	単相, 三相 (平衡, 波形歪み無し)
測定項目	電圧, 電流, 電圧/電流波形ピーク, 有効/皮相/無効電力, 力率, 位相角(1), 周波数, 簡易単相電力量【CM3286-01のみ (2)】電圧/電流高調波
電圧レンジ	[測定範囲] 80.0 V〜600.0 V, 単レンジ, 基本確度 45 - 66 Hz : ±0.7% rdg. ±3 dgt., (周波数特性: 45〜 1 kHz, 真の実効値整流)
電流レンジ	[測定範囲] 0.060 A〜600.0 A, 3レンジ, 基本確度 45 - 66 Hz : ±1.3% rdg. ±3dgt., (周波数特性: 45〜 1 kHz, 真の実効値整流)
電力レンジ	[単相] 0.005 kW〜360.0 kW 基本確度: ±2.0% rdg. ±7 dgt. (50/60 Hz 力率=1) [平衡三相3線] 0.020 kW〜623.5 kW 基本確度: ±3.0% rdg. ±10 dgt. (50/60 Hz 力率=1) [平衡三相4線] 0.040 kW〜1080 kW 基本確度: ±2.0% rdg. ±3 dgt. (50/60 Hz 力率=1)
高調波	【CM3286-01のみ (*2)】電圧, 電流における30次までの高調波レベル/含有率/総合高調波歪み率
その他機能	[位相角※1] 進み -180.0°〜遅れ 179.9°, [力率] -1.000 〜 1.000 [周波数] 45.0 Hz〜999.9 Hz, 波高値, 検相, 最大/最小/平均値表示, オートホールド, 電力量計比較, 不平衡三相電力推定表示　他
防塵防水性	IP54 (EN60529) レバーを除いた手持ち部, 濡れると測定導体からの感電リスク増
電源	単4形アルカリ乾電池 (LR03) ×2, 連続使用時間: 25 h (バックライトOFF時)
測定可能導体径	φ46 mm, ジョー寸法: 92 W × 18 D mm
寸法・質量	82W × 241H × 37D mm, 450 g
付属品	接続コードL9257 ×1, 単4形アルカリ乾電池 (LR03) ×2, 携帯用ケースC0203 ×1, 取扱説明書 ×1, 【CM3286-01のみ】電波使用上の注意 ×1

*1:電流・電圧のゼロクロスから求められる位相角
*2:高調波は、アプリケーションソフト (GENNECT Cross) にて表示できます。

無線使用可能国（CM3286-01）

更新：2022/11/5

無線使用可能な国と地域	Austria, Bangladesh, Belgium, Bulgaria, Canada, Chile, Colombia, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Georgia, Germany, Greece, Hong Kong, Hungary, Iceland, India, Indonesia, Ireland, Israel, Italy, Japan, Kenya, Korea, Latvia, Liechtenstein, Lithuania, Luxembourg, Macao, Malta, Myanmar, Netherlands, Norway, Peru, Philippines, Poland, Portugal, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Thailand, Turkey, United Kingdom, United States, Viet Nam
注意事項	電波の利用にはそれぞれの国や地域の法律または規制に基づいた許認可が必要です。認可された国と地域以外で使用した場合は、違反となり罰せられるおそれがあります。
