ACクランプパワーメータ CM3286-50
電流・電圧・電力・力率をスピーディーにチェック
-
-
-
Z3210装着時
-
● 4つのパラメータを同時に表示
● 電力5 W、電流60 mAから測れる電力計
60 mAの低電流で5Wから360 kWの電力まで測定可能
● 電流、電圧、電力の他、簡易積算電力量や相順も測定可能
● スピーディーな測定をサポートする操作系
● ホールドするだけで測定値をスマホに転送、スピーディーにデータ記録 (ワイヤレスアダプタ Z3210 装着時)
● GENNECT Crossで第1次~第30次の高調波解析ができる (ワイヤレスアダプタ Z3210 装着時)
CAT IV 600 V, CAT III 1000 V
簡単!Z3210をHIOKIの対応測定器に接続するだけ!
簡単な接続で、HIOKI対応測定器をワイヤレス化。
測定値をタブレットやスマートフォンに転送。
特長
- 4つのパラメータを同時に表示
- 電力5 W、電流60 mAから測れる電力計
60 mAの低電流で5 Wから360 kWの電力まで測定可能 - 電流、電圧、電力の他、簡易積算電力量や相順も測定可能
- スピーディーな測定をサポートする操作系
- Harmonic analysis from 1st to 30th order with GENNECT Cross (Wireless Adapter Z3210 is necessary)
- ホールドするだけで測定値をスマホに転送、スピーディーにデータ記録(ワイヤレスアダプタ Z3210 装着時)
- GENNECT Crossで第1次~第30次の高調波解析ができる(ワイヤレスアダプタ Z3210 装着時)
- CAT IV 600 V
CAT III 1000 V
形名(発注コード)
CM3286-50 | ワイヤレスアダプタ Z3210 付属なし | ¥77,000(税込 ¥84,700) |
---|---|---|
CM3286-90 | ワイヤレスアダプタ Z3210 付属あり | ¥83,600(税込 ¥91,960) |

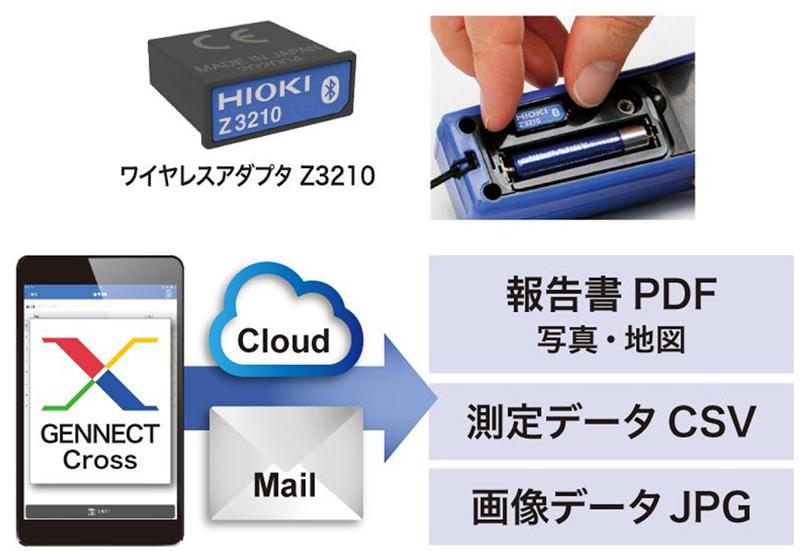

無線通信機能でさらに便利に
専用無償アプリGENNECT Crossへ転送 (*1)
専用無償アプリGENNECT Cross では、測定結果の確認、管理、レポート作成が可能です。
測定現場の写真を撮影し、写真上に測定結果を転送入力、手書きでメモを書き込むなど、現場でスムーズにデータを管理できます。
作業効率アップ!デジタル管理で測定作業を省力化(Excel®直接入力機能) (*1)
Excel®ファイルで作成した帳票に測定データを直接転送入力でき、現場での作業効率アップにつながります。
- *1:ワイヤレスアダプタZ3210によるBluetooth®通信を使用します。
おすすめの機能
ワイドな測定範囲のハンディクランプ電力計
工場から家庭用まで幅広い測定に対応

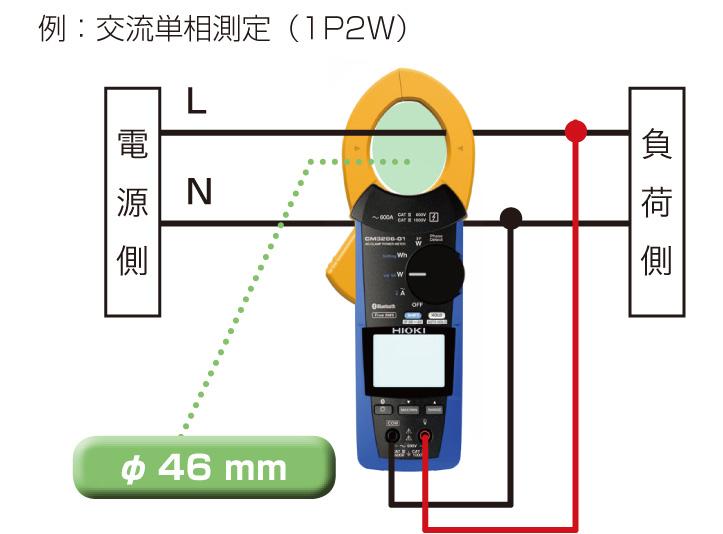

最小60 mAの低電流で5Wから最大600 Aで360 kWの電力を正確に測定(単相電力の場合)
<測定ライン>
単相から平衡三相(推定値)までの電力を測定
(単相2線、単相3線、平衡三相3線、平衡三相4線)
*三相は演算による推定電力値

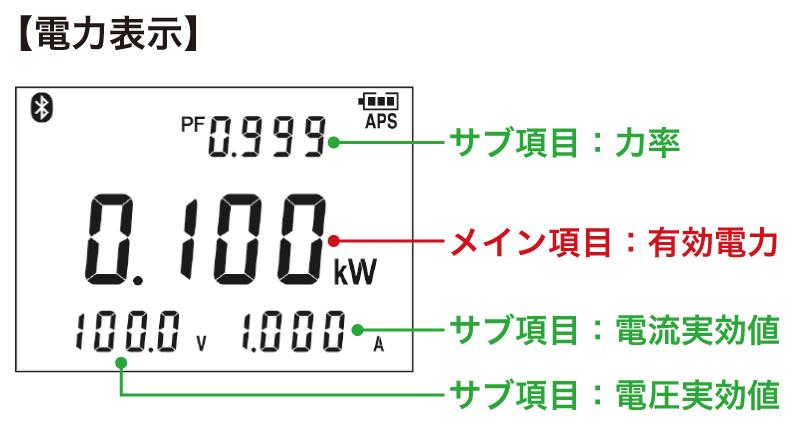

見やすい画面
関連する項目や結線場所を一括で表示できます。(メイン項目×1、サブ項目×3)

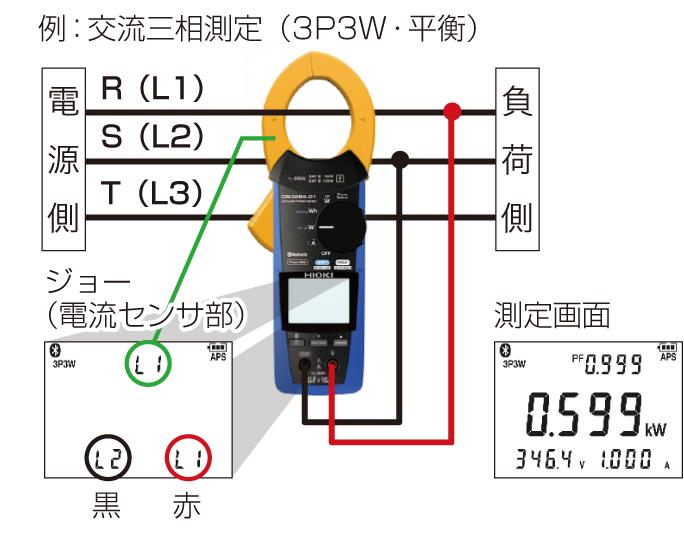

簡易結線ガイド
三相の結線を行う場合、画面の上下に結線場所を示す簡易ガイドが表示されます。
オートホールド機能
測定値が安定するとブザーが鳴って、自動で表示値をホールドします。
表示部が見えず、ホールドボタンを押しにくい場合に便利です。
音と光で二重に警告
電流または電圧の過入力を検出した場合に、赤色バックライトとブザー音で警告し、事故を防ぎます。

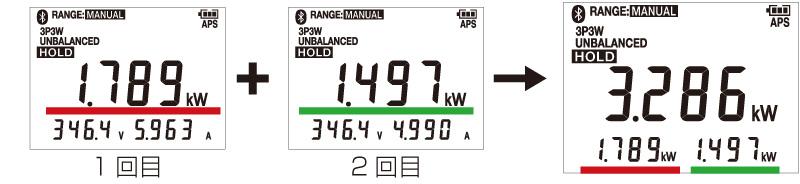

不平衡測定も簡単
単相電力測定を2回行うと自動で足し算し、三相3線の不平衡電力が測定できます。(3回測定を行うと三相4線が測定できます)

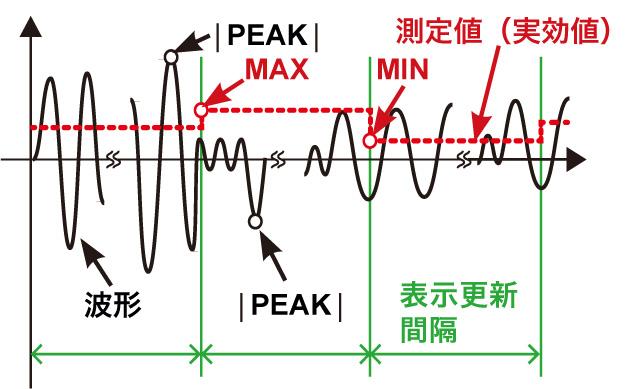

電源変動の簡易チェックに
最大値(MAX)、最小値(MIN)、平均値(AVG)を表示できるため変動幅の把握に便利です。
波高値(PEAK)の最大値測定も可能なため波高値レベルでも変動が確認できます。

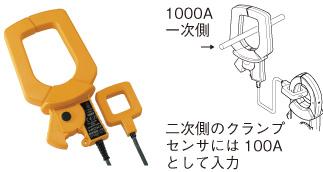

大口径・大電流測定に対応
オプションのクランプオンアダプタ9290-10と組み合わせることでφ55 mm、80×20 mmのバスバーまで測定できます。
AC1000 A(5分間なら1500 Aまで)の大電流が測定できます。
Accurately detect electricity theft
The CM3286-50 is ideal for verifying electricity theft since it can measure both AC power and current.
- Meter tampering: Detect by comparing electric meter readings and measurements
Proper operation of electric meters can be confirmed by comparing meter readings and actual values.
- Direct theft: Detect by measuring current
Electricity theft can be detected by measuring current on the power supply side of the illegal connection.
The instrument's electricity theft detection-and-report function can be used to quickly and easily make measurements and generate graphical reports with GPS geo tags.
Getting telltale evidence of electricity theft involves more than just saving a record of measured values. Time and date, GPS data, measurement photographs, and measured values are captured as a series of photographs are taken and grouped together into a report.
基本仕様
測定ライン | 単相, 三相 (平衡, 波形歪み無し) |
---|---|
測定項目 | 電圧, 電流, 電圧/電流波形ピーク, 有効/皮相/無効電力, 力率, 位相角*1, 周波数, 簡易単相電力量 【Z3210装着時*2】 電圧/電流高調波 |
電圧レンジ | [測定範囲] 80.0 V〜600.0 V, 単レンジ, 基本確度 45 - 66 Hz : ±0.7% rdg. ±3 dgt., (周波数特性: 45〜 1 kHz, 真の実効値整流) |
電流レンジ | [測定範囲] 0.060 A〜600.0 A, 3レンジ, 基本確度 45 - 66 Hz : ±1.3% rdg. ±3dgt., (周波数特性: 45〜 1 kHz, 真の実効値整流) |
電力レンジ | [単相] 0.005 kW〜360.0 kW 基本確度: ±2.0% rdg. ±7 dgt. (50/60 Hz 力率=1) [平衡三相3線] 0.020 kW〜623.5 kW 基本確度: ±3.0% rdg. ±10 dgt. (50/60 Hz 力率=1) [平衡三相4線] 0.040 kW〜1080 kW 基本確度: ±2.0% rdg. ±3 dgt. (50/60 Hz 力率=1) |
高調波 | 【Z3210装着時※2】電圧, 電流における30次までの高調波レベル/含有率/総合高調波歪み率 |
その他機能 | [位相角※1] 進み -180.0°〜 遅れ 179.9°, [力率] -1.000 〜 1.000 [周波数] 45.0 Hz〜999.9 Hz, 波高値, 検相, 最大/最小/平均値表示, オートホールド, 電力量計比較, 不平衡三相電力推定表示 他 |
防塵防水性 | IP20(完全に乾いた状態での電圧測定、ジョー閉時) IP50(保管時) |
電源 | 単4形アルカリ乾電池 (LR03) ×2 連続使用時間:約25時間(Z3210未装着), 約18時間(Z3210装着かつ無線通信) その他条件:AC 100 A測定, 表示部バックライトOFF, 23°C参考値 |
測定可能導体径 | φ46 mm, ジョー寸法: 92 W × 18 D mm |
寸法・質量 | 65W × 241H × 35D mm, 450 g |
付属品 | 接続コードL9257 ×1, 単4形アルカリ乾電池 (LR03) ×2, 携帯用ケースC0203 ×1, 取扱説明書 ×2, 使用上の注意 ×1 |
- *1:電流・電圧のゼロクロスから求められる位相角
- *2:高調波は、アプリケーションソフト (GENNECT Cross) にて表示可能
