ワイヤレスCANユニット LR8535
無線, CAN/CAN FD対応(入力のみ)
CAN信号を最速10 msサンプリングで測定
チャネル数:最大500 ch (500 signal), データ更新間隔によって変化する
測定対象:CAN, CAN FD, CAN FD(non-ISO)
最高サンプリング:10 ms(50 chまで)
特長
- CAN/CAN FD(入力のみ)
- LR8450-01と測定ユニット間を無線化, 見通し30 m
- 最高サンプリング10 ms(50 chまで)
- 最大500 ch測定(100 ms時)
形名(発注コード)
LR8535 | LR8450-01用 | ¥252,000(税込 ¥277,200) |
---|
基本仕様
接続機種 | LR8450-01 メモリハイロガー (無線LAN搭載モデル) | |||||
---|---|---|---|---|---|---|
制御通信手段 | Z3230 無線LANアダプタ(付属)を接続して無線接続 無線LAN (IEEE802.11b/g/n) 通信距離: 見通し30 m 暗号化機能: WPA-PSK / WPA2-PSK, TKIP/AES 使用可能チャネル: 1 チャネル ~ 11 チャネル |
|||||
通信バッファメモリー | 4M ワード (揮発性メモリー) 通信エラー時にデータ保持。通信回復時に再送信 |
|||||
使用温湿度範囲 | -20℃~55℃, 80% rh 以下 (結露しないこと) (充電可能温度範囲は 5℃~35℃) |
|||||
保存温湿度範囲 | -20℃~60℃, 80% rh 以下 (結露しないこと) | |||||
耐振動性 | JIS D 1601:1995 5.3(1), 1種: 乗用車, 条件: A 種相当 | |||||
LED 表示 | 無線接続, 測定状態, エラー状態, AC アダプタ/外部電源駆動, バッテリー駆動, 充電状態 CANバス通信状態, 終端抵抗接続状態 |
|||||
オートコネクト機能 | あり | |||||
付属品 | Z3230 無線LANアダプタ×1, 取扱説明書×1, Z1008 ACアダプタ×1, 取付板×1, M3×4ねじ×2 (取付板用) | |||||
入力チャネル数 | 最大500ch (500 signal), データ更新間隔によって変化する。 | |||||
入力端子 | D-sub 9 pin MALE × 2 | |||||
対応プロトコル | CAN (ISO 11898) CAN FD (ISO 11898) CAN FD (non-ISO) |
|||||
物理層 | ISO 11898 (High Speed) |
無線使用可能国 (LR8535)
メモリハイロガー LR8450-01 ページの仕様を参照ください入力ケーブル (2)

¥4,700(税込 ¥5,170)
片側加工なし1.8 m
その他オプション (4)

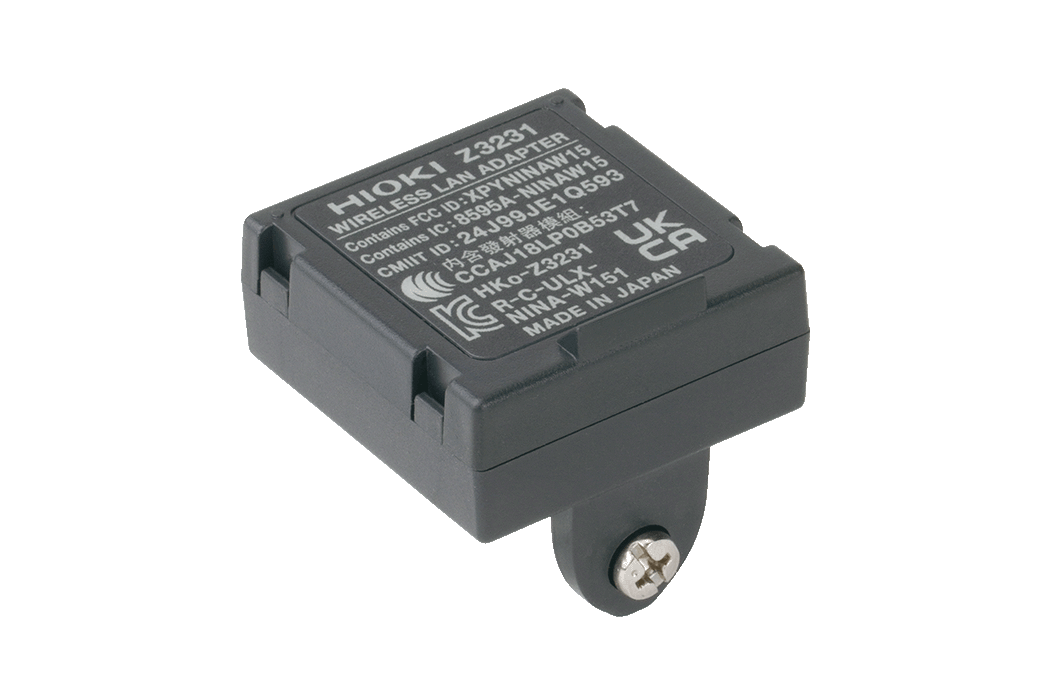

ACアダプタ Z1008 と 無線LANアダプタ Z3231 は標準付属品。

¥46,200(税込 ¥50,820)
オプション収納可能

¥15,400(税込 ¥16,940)
Li-ion,本体で充電

¥15,400(税込 ¥16,940)
AC 100〜240 V

¥39,600(税込 ¥43,560)
ワイヤレスユニットに取り付けて使用。ワイヤレスユニットの標準付属品
接続機種 (1)
LR8535のみでは測定できません。メモリハイロガー LR8450-01が必要。
