PV推定発電量計 LR8400-92/-93

製品紹介ムービー

特長

形名（発注コード）

適正な発電量(推定電力量)を調べる

故障ストリングを調査・特定する

PVモード基本仕様

適正な発電量（推定電力量）を推定*1
一時的にも回路を遮断させることなく測定可能
時系列測定に対応
断線したストリングの特定や遮蔽板との併用により故障モジュールの調査が可能
PVモードでもクランプや温度など最大7chの追加入力可能*2

*1:気温+日射量が刻々と変化する状況下で今現在の適正な発電量を推定
実際の発電量との比較
*2:PVモードoff時は30chのデータロガーとしても使用可能
PVモードoff時はオプションの入力ユニットを追加し最大60chに増設できます

LR8400-92	CT9692-90付き特注パック	廃止
LR8400-93	CT9693-90付き特注パック	廃止

バッテリパックZ1000は別売オプションになります。CFカードはHIOKI純正オプションのPCカードを必ず使用してください。※標準装備された入力ユニットは取り外しできません。 1:メモリハイロガー(PVモデル)LR8400-03 2:(LR8400-92の場合)クランプオンAC/DCセンサCT9692-90 (LR8400-93の場合)クランプオンAC/DCセンサCT9693-90 3:差動プローブ9322 4:マグネットアダプタ9804-01(赤) 5:マグネットアダプタ9804-02(黒) 6:オプションパーツセット(下記)一式・日射計(英弘精機製 LR8400-90s用) ・熱電対(20m) ・パワーコード(差動プローブ用) ・BNC変換ケーブル×2本(クランプ用、差動プローブ用) ・マグネットシート

実際の発電量と適正な発電量(推定発電量)を比較します。

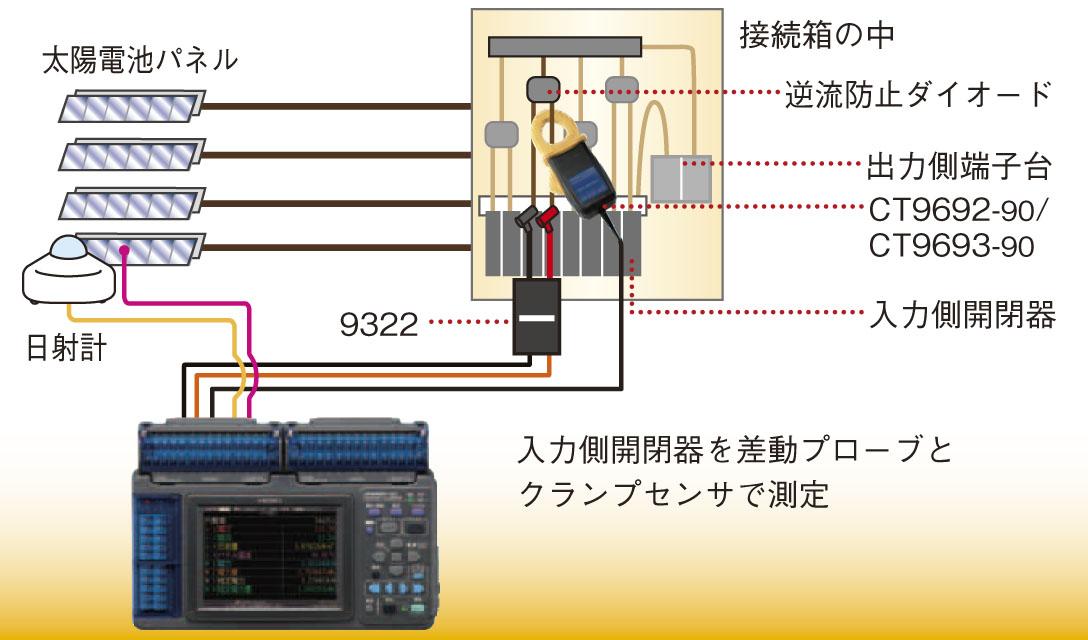

測定するストリングを切り替えて故障ラインを調査します。

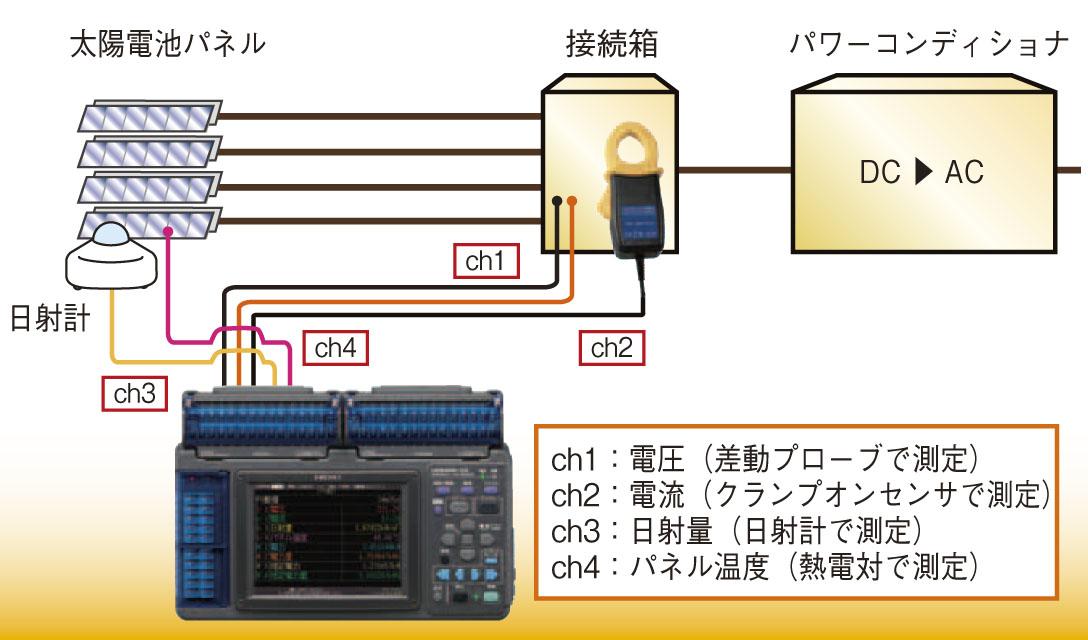

入力
(チャネル固定)
(変換比は自動設定)

[unit1-ch1] 電圧測定モード, 1V f.s., 変換比1000V
[unit1-ch2] 電流測定モード, 1V f.s., 変換比1000A
[unit1-ch3] 日射量測定モード, "選択した日射計"に応じたレンジ変換比
[unit1-ch4] パネル温度測定モード, K熱電対 100℃ f.s., 変換比1℃

[unit1-ch5]〜[unit1-ch11] 電圧, 熱電対, クランプ(2000A, 200A, 100A, 20A, 10A)を選択して追加可能
※ [unit1-ch12]〜[unit1-ch15], [unit2-ch1]〜[unit2-ch15]はPVモードでは使用不可

演算
(チャネル固定)
(演算式自動設定)

[W1] 電力 (kW)測定モード, 電圧(ch1-1)×電流(ch1-2)
[W2] 電力量 (kWh)測定モード, 電圧(ch1-1)×電流(ch1-2)×測定時間(h)
[W3] 推定電力 (kW)測定モード, 日射強度(ch1-3)÷Gs(標準試験条件1kW/m2) × (1+温度ロス※1) × (1-その他ロス係数) ×太陽電池定格出力(kW)
[W4] 推定電力量 (kWh)測定モード, 日射強度(ch1-3)÷Gs(標準試験条件1kW/m2) × (1+温度ロス※1) × (1-その他ロス係数) ×太陽電池定格出力(kW) ×測定時間(h)
※1 温度ロス=太陽電池最大出力温度係数× {パネル温度(ch1-4) - 25} ÷ 100
[W5] AC推定電力 (kW)測定モード, 推定電力(W3) ×パワーコンディショナ変換効率<参考値>
[W6] AC推定電力量 (kWh)測定モード, 推定電力量(W4) ×パワーコンディショナ変換効率<参考値>
[W7] 推定電力近似率(%)測定モード, 電力量(W2) ÷推定電力量(W4)

PV波形と数値の同時表示
PV波形とカーソル値の同時表示(ABカーソル値)
PV波形とゲージと設定の同時表示
PV数値表示
電力量と推定電力量の表示
AC推定電力量の表示

PVモードOFF時はLR8400と同じ

確度保証期間 1年
