アナログメグオームハイテスタ IR4013
単レンジアナログ絶縁抵抗計 500 V
特長
- 堅牢性への現場ニーズに応える耐衝撃設計、コンクリート上1mからの落下に耐えるドロッププルーフ
- 暗い現場での作業効率をアップする、高輝度LED照明メータ、LEDライト付きテストリード
- 確実に測定値を読み取ることができるシンプルなスケール
- より安全に試験を実施、活線警告赤色LED付き
- JIS認証
- CAT III 600 V
形名（発注コード）

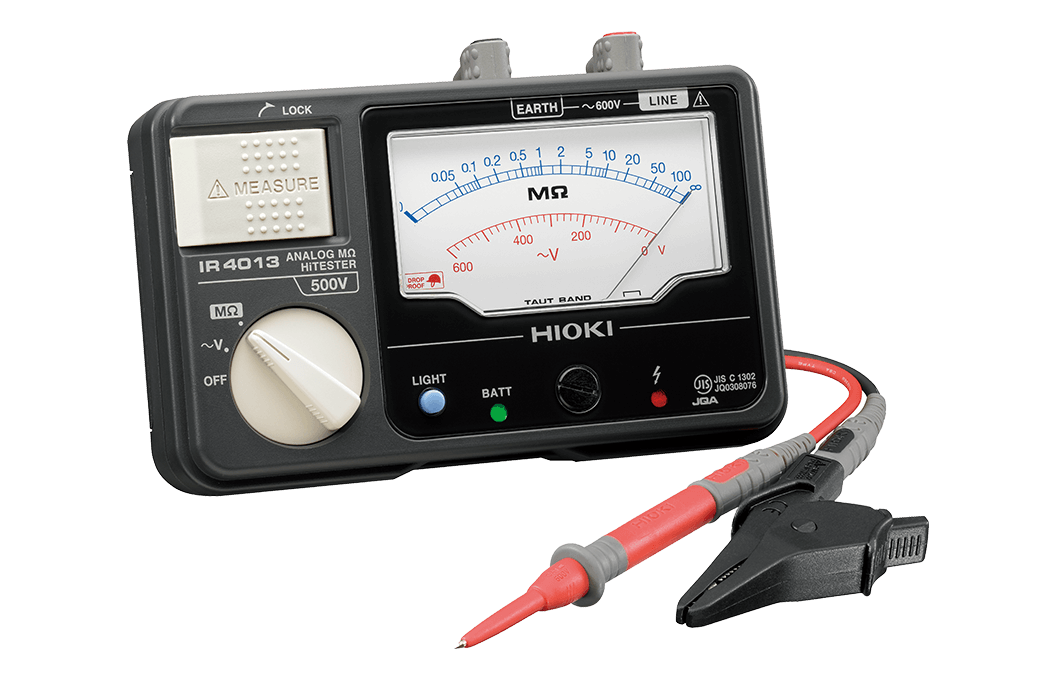

| IR4013-10 | テストリードL9787付属 | ¥26,400（税込 ¥29,040） |
|---|---|---|

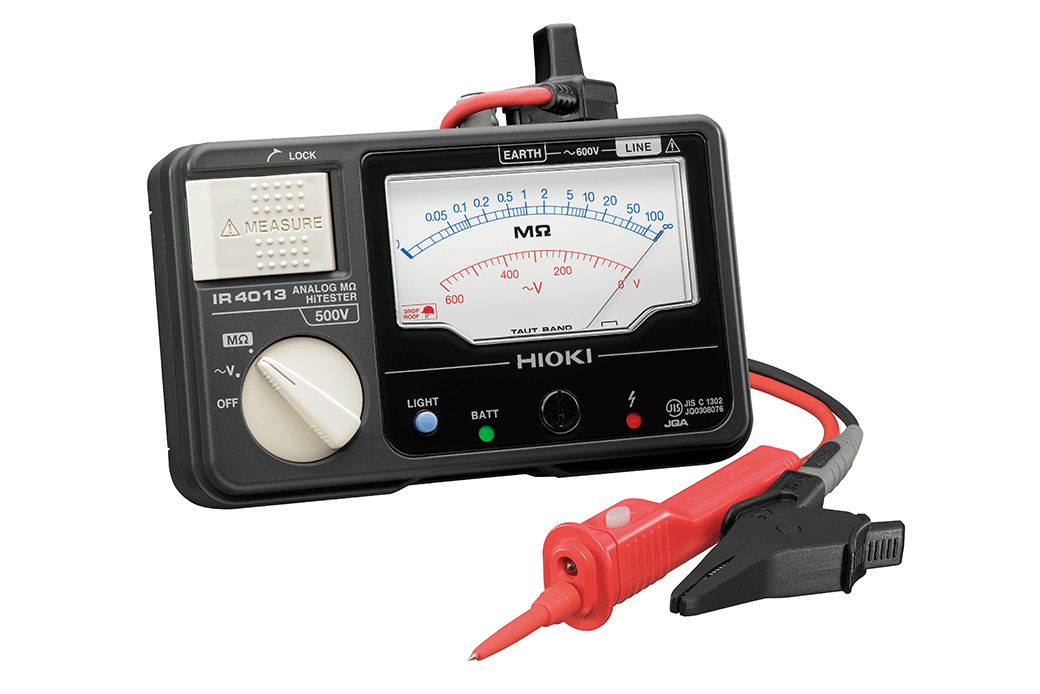

| IR4013-11 | スイッチ付きリードセットL9788-11付属 | ¥30,800（税込 ¥33,880） |

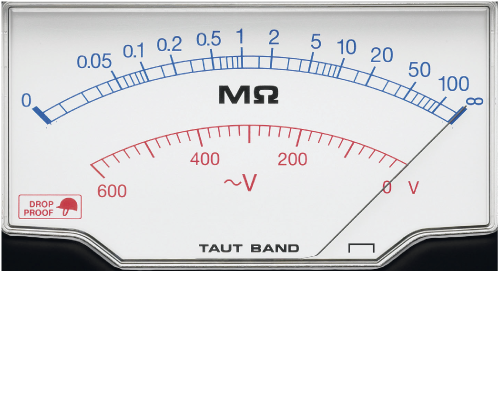

単レンジ500V/100MΩ 絶縁抵抗値が読取り易いシンプルスケール
頑丈設計で壊れにくい
コンクリート上１mからの落下に耐える、頑丈設計です。
壊れにくく、現場使用に最適な絶縁抵抗計です。
薄暗い現場で読取りやすい、白色LED照明
白色LEDで目盛り部分が光るので、暗所での使用の際も
絶縁抵抗値の読取りが容易です。
電池の消耗状態が常に分かる
電池の残量をLEDで表示するので、常に消耗状態が確認できます。
現場で突然、電池切れの心配がありません。
操作性抜群の測定スイッチ
親指だけで操作が可能です。
スイッチを押して単発測定、スイッチを起こせば絶縁抵抗値の連続測定が可能です。
リードで絶縁抵抗測定の開始と停止をリモート操作
スイッチ付きリードを使用すれば、リードで絶縁抵抗測定の開始と停止が可能です。
手元を照らすライトも付いているので、暗所での作業に便利です。
基本仕様
| 定格測定電圧 | DC 500 V |
|---|---|
| 有効最大表示値 | 100 MΩ |
| 確度 第一有効測定範囲 |
表示値の ±5 % 0.1 MΩ〜50 MΩ |
| 定格測定電圧を維持できる抵抗 | 0.5 MΩ |
| 過負荷保護 | AC 600 V (絶縁抵抗レンジは10 s) |
| 交流電圧測定 | 0〜600 V (50〜60Hz), 最大表示値の ±5%, 入力抵抗500 kΩ以上, 平均値整流実効値指示 |
| 機能 | 光るスケール, ドロッププルーフ, 電池電圧チェック, 活線警告, 放電機能, オートパワーセーブ, 電池過放電防止機能 |
| 適合規格 | JIS C1302: 2018 |
| 電源 | 単3形アルカリ乾電池(LR6) ×4, 連続使用時間: 20 h (測定端子間を開放して測定時) 測定可能回数: 1000回 (5秒ON/25秒OFFとして定格測定電圧を維持できる下限測定抵抗値を測定したとき) |
| 寸法・質量 | 152 W × 92 H × 40 Dmm, 420 g (電池含む, テストリード含まず) |
| 付属品 IR4013-10 |
テストリード L9787 ×1 , 携帯用ケース C0108 ×1 , 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4 |
| 付属品 IR4013-11 |
スイッチ付きリードセット L9788-11 ×1, 携帯用ケース C0108 ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4 |
L9788オプション (4)
※L9788-11はスイッチ付き、IR40xx-11に標準付属
※L9788-11専用オプション
¥6,000（税込 ¥6,600）
LEDライト付, (本体に判定機能がある場合のみ動作)コンパレータ表示器, 1.2 m
¥8,000（税込 ¥8,800）
ライン側スイッチ付きL9788-10/ アース側リード/ ワニ口クリップとのセット, 1.2 m
¥1,400（税込 ¥1,540）
L9788/L9788-10先端交換用, ピン長35mm/φ 3.2mm
¥1,400（税込 ¥1,540）
ブレーカ端子チェック用, L9788-10先端に装着, 65mm/ φ 2.6mm
L9787オプション (2)
※L9787はスイッチなし、IR40xx-10に標準付属
※L9787専用オプション
¥2,600（税込 ¥2,860）
ワニ口クリップセット, 1.2 m
¥1,200（税込 ¥1,320）
ブレーカ端子チェック用, L9787先端に装着, 48 mm/ φ 2.6 mm
共通オプション (2)
※携帯用ケースは標準付属品
¥5,000（税込 ¥5,500）
¥3,700（税込 ¥4,070）
測定コード先端に装着, 黒1個, φ11 mm
-
