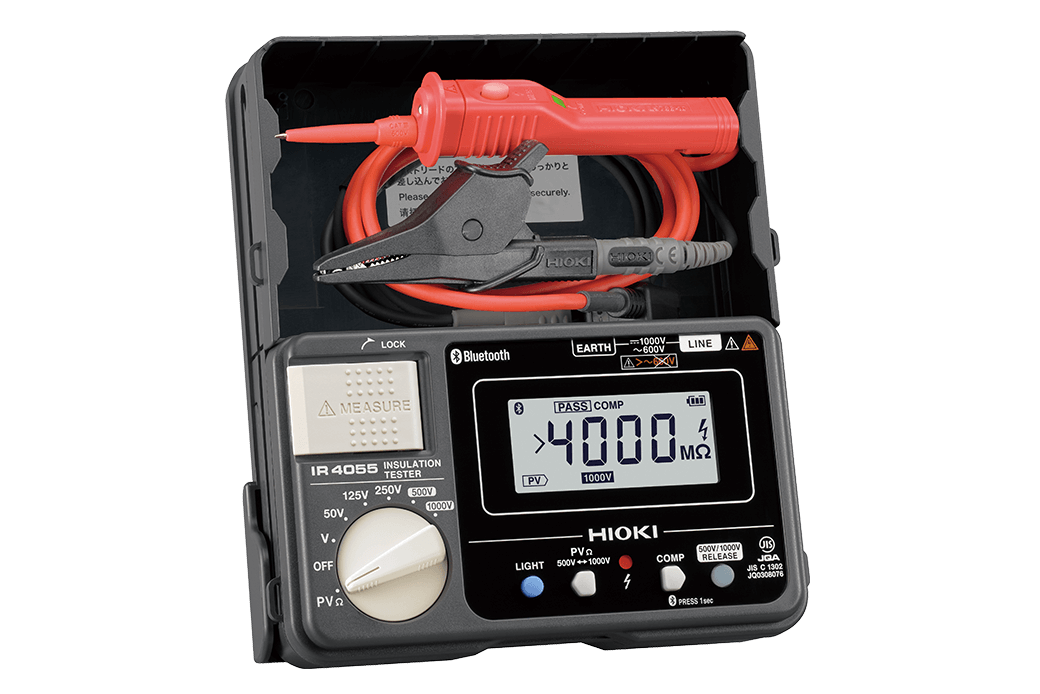

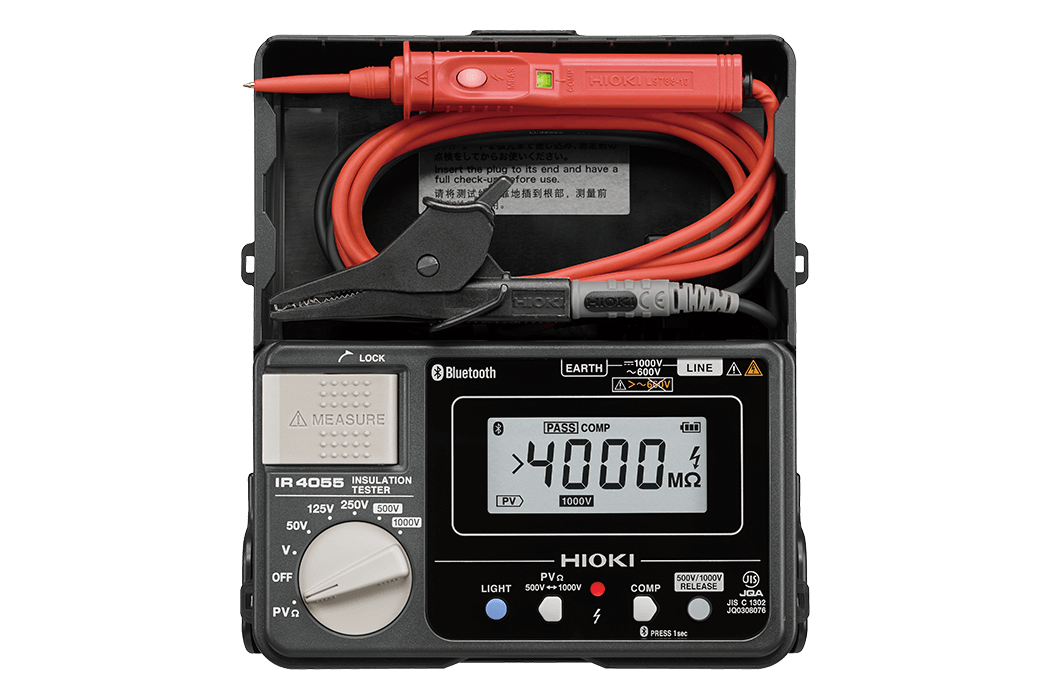

絶縁抵抗計 IR4055
PV専用レンジ付5レンジデジタル絶縁抵抗計
特長
- 測定データをBluetooth® 無線技術を使ってスマートフォンやタブレットに送信 (IR4055)
- PVの絶縁抵抗を昼間でも安全、正確に測定
- PV専用ファンクション搭載、測定時間4秒
- JIS認証の絶縁抵抗測定5レンジ搭載
- 1000 V対応PVシステムの開放電圧点検に電圧測定DC1000 V搭載
- コンパレータ機能搭載
形名(発注コード)
IR4055-11 | Bluetooth(R) 無線技術搭載 | ¥56,200(税込 ¥61,820) |
---|
iOS は, Cisco Technology, Inc.の米国およびその他の国における登録商標または商標です。
iPhone, iPad, iPad mini, iPad ProおよびiPod Touch は, 米国および他の国々で登録されたApple Inc.の商標です。
Apple および Apple ロゴは米国その他の国で登録された Apple Inc. の商標です。App Store は Apple Inc. のサービスマークです。
Microsoft, Windows, Windows vista, およびExcelは、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。
その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。
Bluetooth®およびロゴはBluetooth SIG, Inc. の登録商標であり日置電機株式会社はライセンスに基づき使用しています。
無線認証国は「仕様」をご覧ください。

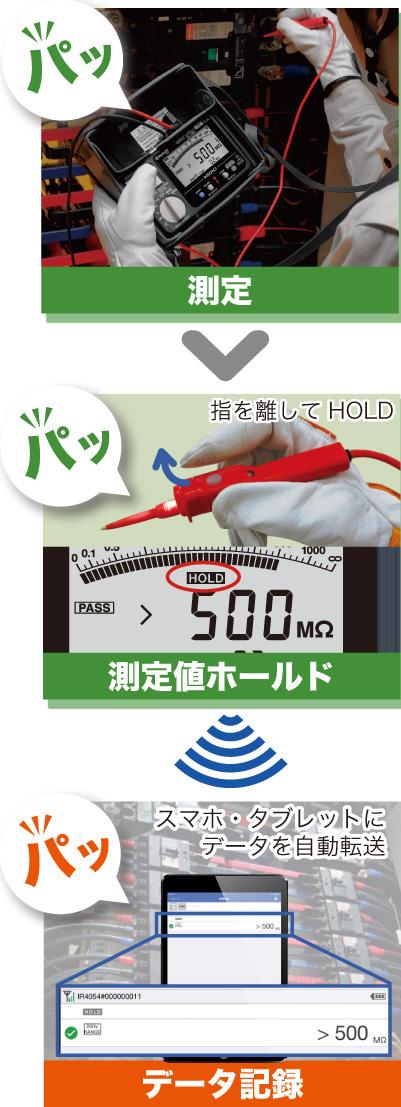

高速表示と無線記録でパパッと検査完了
測定値表示が速く、リードを当てるとすぐに判定するため、
パッパッと導通チェックのように次々と測定が出来ます。
測定値をホールドしたデータはBluetooth(R)無線技術で
スマートフォンやタブレットにすぐに転送されます。
ホールドするだけでデータが記録できるので、
手書き記録やパソコンへの転記作業が不要です。
※スマートフォン、タブレットを使用する際はGENNECT Cross(ジェネクトクロス)
またはGENNECT Field(ジェネクトフィールド)が必要です
※画像はIR4054

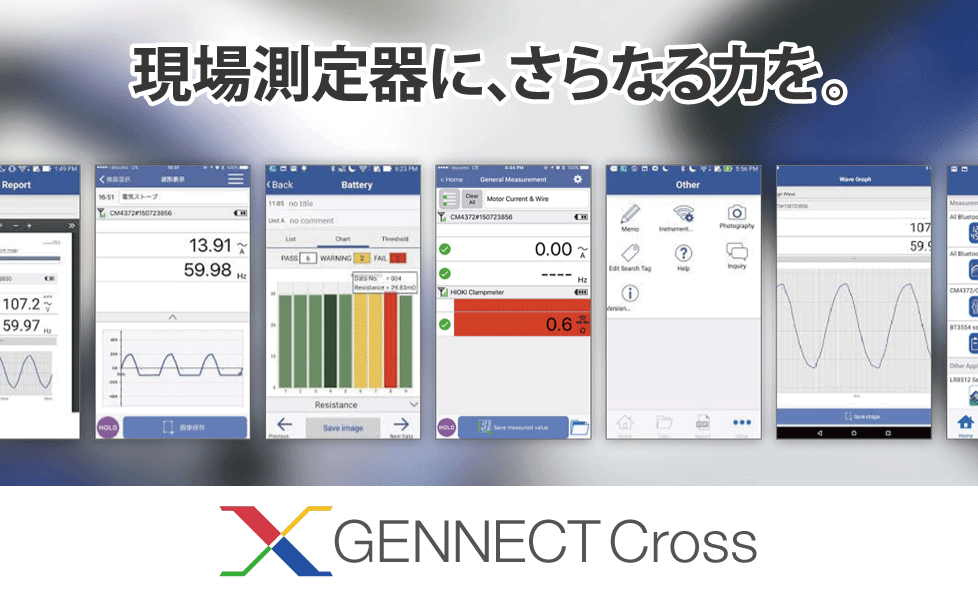

スマホアプリ GENNECT Cross対応測定器
GENNECT CrossはiOSとAndroid用の無償アプリです。測定器がスマホやタブレットにBluetooth®通信で接続し、現場で役立つ新しい機能が満載されています。
スペシャルサイトでは、GENNECT Cross の機能、活用事例、技術情報など現場で役立つ情報を、深くお伝えしています。

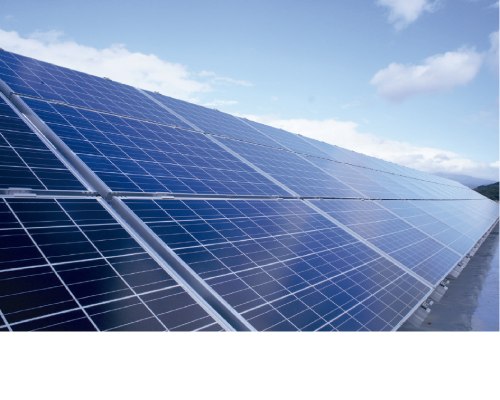

発電中太陽光パネルの影響を受けずに絶縁抵抗を測定
太陽光パネルの絶縁抵抗測定用に設計されたIR4055は、発電中の影響を受けずに 正確な絶縁抵抗値が測定できます。

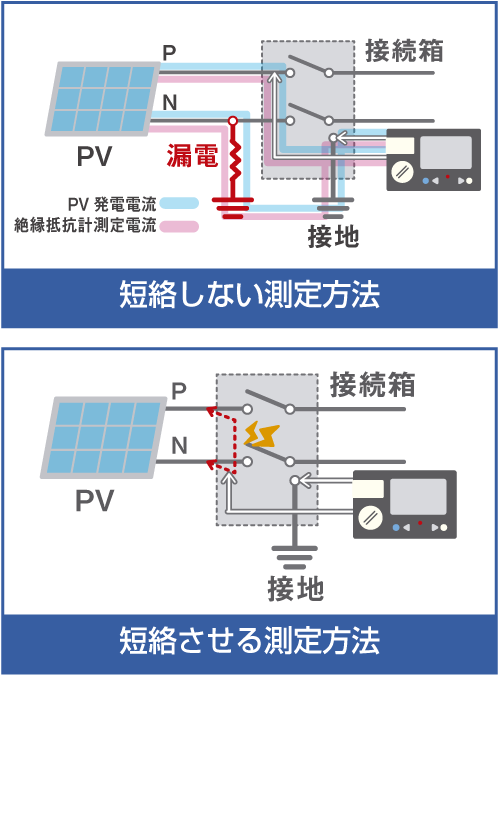

従来の太陽光パネルの絶縁抵抗測定における問題点
一般社団法人 日本電機工業会様(JEMA)及び一般社団法人 太陽光発電協会様(JPEA)で共同作成された「太陽光発電システム保守点検ガイドライン」によって規定されている2つの測定方法と従来絶縁抵抗計の問題点
【短絡しない測定方法】
危険性は低いですが、回路の状態によっては発電中PVの影響を受け、
実際の絶縁抵抗状態とは違った測定結果になる可能性があります。
【短絡する測定方法】
発電中PVを正確に測定するには測定回路を短絡させる必要があります。
短絡開閉器を別途設置する必要があり、アーク発生の危険性もあります。
また、危険を回避する為に夜間の測定が推奨されています。
PVΩ レンジを持つ 絶縁抵抗計 IR4055 は 短絡しなくても正確、安全に測定できます
短絡しない測定方法で、通常の絶縁抵抗測定を行った結果
絶縁抵抗値が不安定な場合は、PVΩ レンジにして測定します。
太陽光パネルの影響を受けずに、正確な測定ができます。

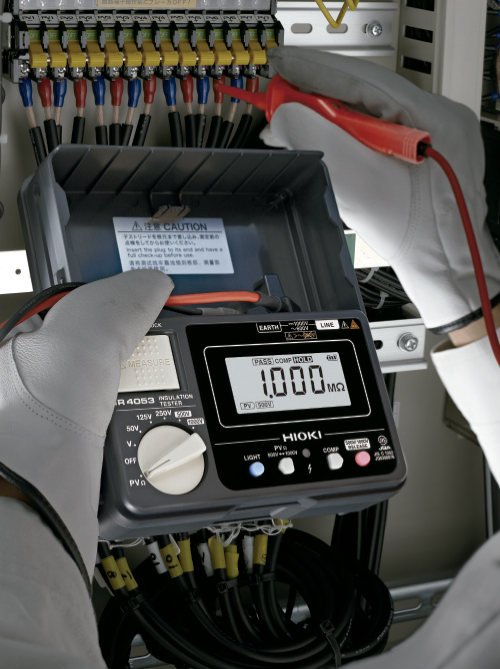

素早い測定値表示で作業がはかどる
測定開始から4秒で測定値を表示します。
1回目の表示後は1秒ごとに表示値を更新します。
素早い測定で快適な使い心地です。
※画像はIR4053

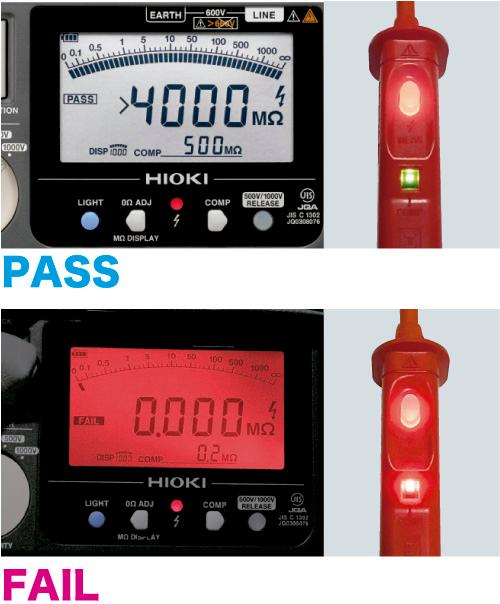

比較判定機能を使えば測定結果を良否判定
基準値を設定すると基準値以上をPASS(良)、
基準値未満をFAIL(否)と判定します。
FAIL(否)判定の場合、「ピー」という連続音と
表示画面の赤色点灯でお知らせします。
その為、良否の結果を一目で確認できます。
スイッチ付きリードも、判定に応じて色が変わるため
手元でも結果の確認ができます。
※画像はIR4052

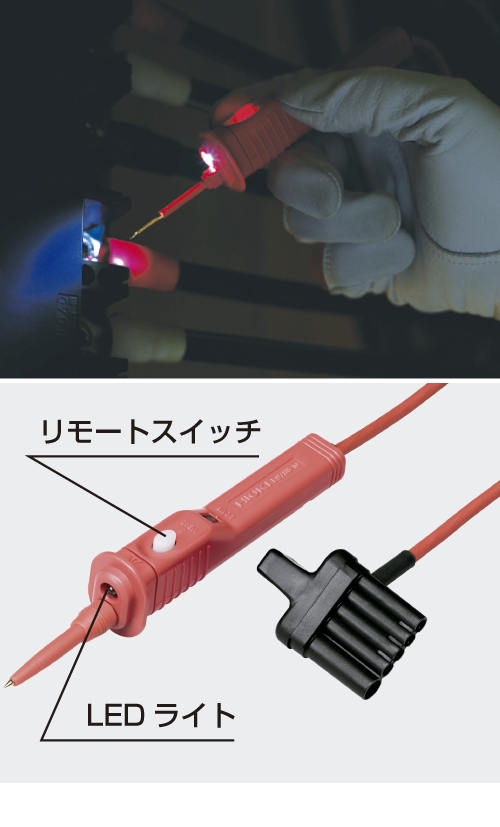

リードで測定の開始と停止をリモート操作
スイッチ付きリードを使用すれば、リードで測定の開始と停止が可能です。
手元を照らすライトも付いているので、暗所での作業に便利です。

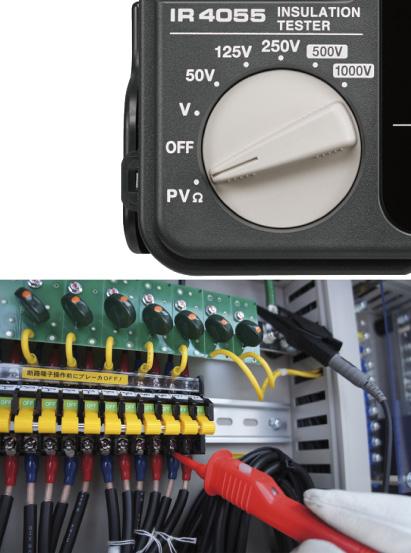

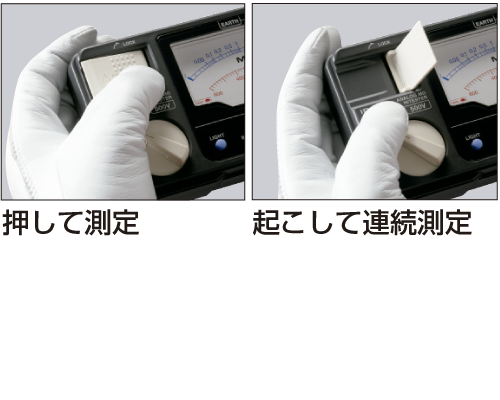

操作性抜群の測定スイッチ
親指だけで操作が可能です。
スイッチを押して単発測定、スイッチを起こせば連続での測定が可能です。
※画像はアナログ式絶縁抵抗計
現場で安心の頑丈設計
コンクリート上1mからの落下に耐えるドロッププルーフ設計で
現場での使用にも安心です。
基本仕様
確度保証期間 1年
定格測定電圧 | DC 500 V | DC 1000 V |
---|---|---|
有効最大表示値 | 2000 MΩ | 4000 MΩ |
測定範囲/確度 | 0.200〜500 MΩ / ±4% rdg. 501〜2000 MΩ / ±8% rdg. |
0.200〜1000 MΩ / ±4% rdg. 1010〜4000 MΩ / ±8% rdg. |
その他測定範囲/確度 | 0〜0.199 MΩ / ±2% rdg. ±6 dgt. |
基本仕様
確度保証期間 1年
定格測定電圧 | DC 50 V | DC 125 V | DC 250 V | DC 500 V | DC 1000 V |
---|---|---|---|---|---|
有効最大表示値 | 100 MΩ | 250 MΩ | 500 MΩ | 2000 MΩ | 4000 MΩ |
確度 第一有効測定範囲MΩ |
±4% rdg. 0.200〜10.00 |
±4% rdg. 0.200〜25.0 |
±4% rdg. 0.200〜50.0 |
±4% rdg. 0.200〜500 |
±4% rdg. 0.200〜1000 |
定格測定電圧を維持できる下限抵抗 | 0.05 MΩ | 0.125 MΩ | 0.25 MΩ | 0.5 MΩ | 1 MΩ |
過負荷保護 | AC 660 V (10 s), DC 1200 V (10 s) | ||||
直流電圧レンジ | 4.2 V (0.001 V分解能)〜1000 V (1 V分解能), 4レンジ, 確度: ±1.3% rdg. ±4 dgt., (1000 V超の範囲は確度保証なし) |
||||
交流電圧レンジ | 420 V (0.1 V分解能)/600 V (1 V分解能), 2レンジ, 50/60 Hz, 確度: ±2.3% rdg. ±8 dgt., (600 V超の範囲は確度保証なし) |
||||
表示 | 半透過型FSTN液晶, バックライト | ||||
応答時間 | 絶縁抵抗レンジ1秒, PVΩファンクション4秒 ※当社規定の条件にて | ||||
機能 | 活線警告, 自動放電, 交流/直流自動判別, コンパレータ, ドロッププルーフ, オートパワーセーブ | ||||
適合規格 | JIS C1302: 2018 | ||||
通信インタフェース (IR4055のみ) |
Bluetooth® 4.0 LE, iOS端末またはAndroid端末に測定値表示 | ||||
電源 | 単3形アルカリ乾電池(LR6) ×4, 連続使用時間: 20 h (当社規定の条件にて), 10 h (Bluetooth® ON ) | ||||
寸法・質量 | 159 W × 177 H × 53 Dmm, 600 g (電池含む, テストリード含まず) | ||||
付属品 | スイッチ付きリードセットL9788-11 ×1 , 首掛けストラップ ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4 |
無線使用可能国 (IR4055-11)
無線使用可能な国と地域 | 日本(外国発売無し) |
---|
L9788オプション (4)
※L9788-11はスイッチ付き、IR40xx-11に標準付属
※L9788-11専用オプション

¥6,000(税込 ¥6,600)
LEDライト付, (本体に判定機能がある場合のみ動作)コンパレータ表示器, 1.2 m

¥8,000(税込 ¥8,800)
ライン側スイッチ付きL9788-10/ アース側リード/ ワニ口クリップとのセット, 1.2 m

¥1,400(税込 ¥1,540)
L9788/L9788-10先端交換用, ピン長35mm/φ 3.2mm

¥1,400(税込 ¥1,540)
ブレーカ端子チェック用, L9788-10先端に装着, 65mm/ φ 2.6mm
L9787オプション (2)
※L9787はスイッチなし、IR40xx-10に標準付属
※L9787専用オプション

¥2,600(税込 ¥2,860)
ワニ口クリップセット, 1.2 m

¥1,200(税込 ¥1,320)
ブレーカ端子チェック用, L9787先端に装着, 48 mm/ φ 2.6 mm
