高電圧絶縁抵抗計 IR3455

特長

高電圧設備（トランス、ケーブル、モータ等）の絶縁抵抗測定用
幅広く発生できる試験電圧250V〜5kV
最大10TΩの広範囲測定
最大PI (成極指数), DAR (誘電吸収比)の自動計算/表示
手書きメモの作業を減少できるデータメモリ機能
暗い現場での作業効率をアップする、白色バックライトを新搭載
使用温度範囲を-10℃〜50℃に拡大
CAT IV 600 V

形名（発注コード）

IR3455	250V〜5kV/ 10 TΩ	廃止

幅広い発生電圧を活用した測定と試験

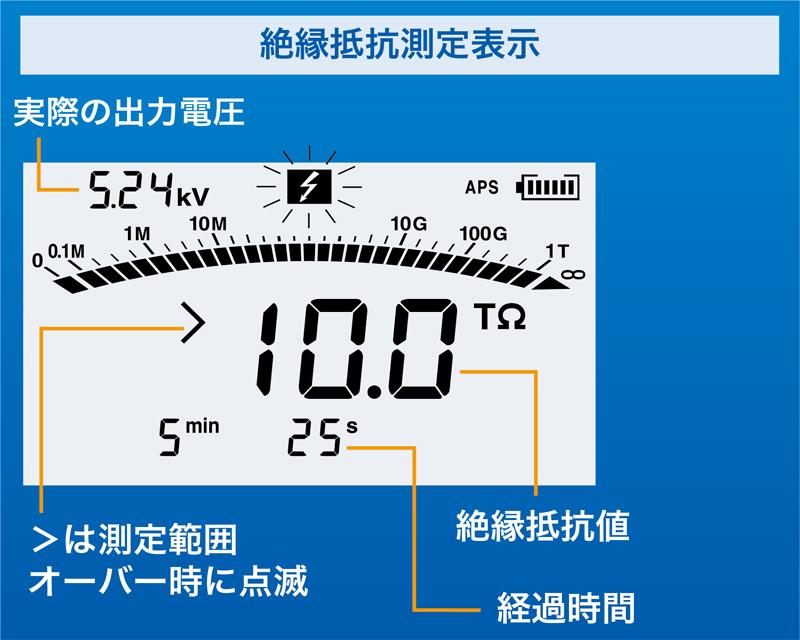

絶縁抵抗測定：
試験電圧を250 V、500 V、1.00 kV、2.50 kV、5.00 kVから選択します。さらに細かく設定することも可能です。
終了すると絶縁抵抗値、試験電圧（設定値および実際の出力値）、漏れ電流、DAR、 PI、経過時間を表示します。測定条件、測定結果は内部メモリに保存することができ、パソコンで閲覧も可能です。

幅広い発生電圧を活用した測定と試験

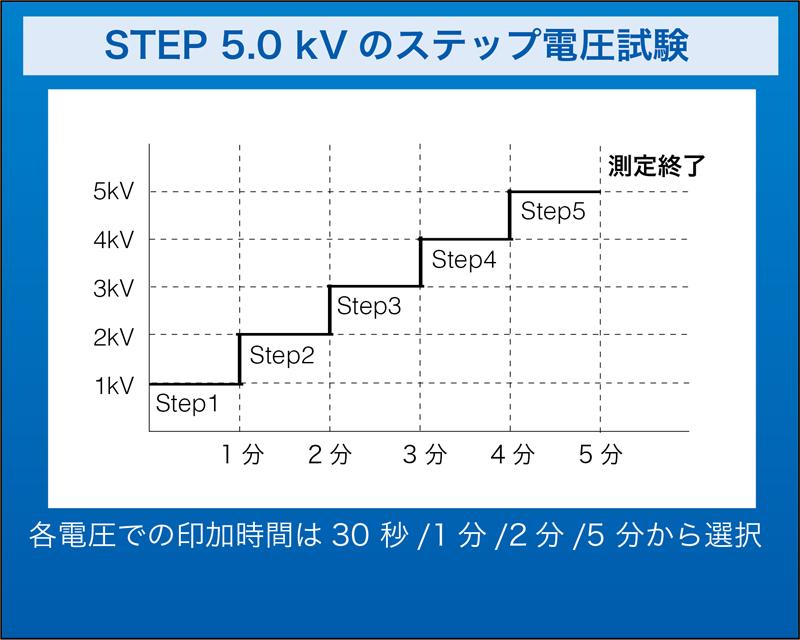

ステップ電圧試験：
試験電圧を徐々にあげ、各試験電圧に対する絶縁抵抗や漏れ電流の変化を測定できます。500 V→1 kV→1.5 kV→2 kV→2.5 kVと1 kV→2 kV→3 kV→4 kV→5 kVの２ステップから選択できます。

基本仕様

確度保証期間 1年

試験電圧	DC 250 V〜5.00 kV, (250 V〜1 kVにおいて分解能25 V, 1 kV〜5 kVにおいて分解能100 Vで設定)
測定範囲	0.00 MΩ ～ 500 GΩ (250 V) 0.00 MΩ ～ 1.00 TΩ (500 V) 0.00 MΩ ～ 2.00 TΩ (1 kV) 0.00 MΩ ～ 5.00 TΩ (2.5 kV) 0.00 MΩ ～ 10.0 TΩ (5 kV)
定格測定電流	1 mA (試験電圧250 V〜1.00 kV), 0.5 mA (試験電圧1.10 kV〜2.50 kV) 0.25 mA (試験電圧2.60 kV〜5.00 kV), 短絡電流: 2 mA以下
抵抗レンジ	10 MΩ〜10 TΩ, 7レンジ (オートレンジ切替え)
基本確度	±5% rdg. ±5 dgt. (試験電圧 (設定値) ÷ 100 nAで求められる抵抗以下) ±20% rdg. ±5 dgt. (試験電圧 (設定値) ÷ 100 nAで求められる抵抗を超え, 試験電圧 (設定値) ÷ 1 nAで求められる抵抗以下, または500 GΩ以下) ±30% rdg. ±50 dgt. (試験電圧 (設定値) ÷ 1 nAで求められる抵抗を超え, または501 GΩ～9.99 TΩ)
漏れ電流測定	1.00 nA〜1.20 mA, 6レンジ (試験電圧を発生した状態での電流測定) 確度 ±2.5% rdg. ±5 dgt. (1 mAレンジ), 他
電圧測定	DC ±50 V〜±1.00 kV, AC 50 V〜750 V (ACは50/60 Hz), 確度 ±5% rdg. ±5 dgt. 入力抵抗10 MΩ以上
温度測定	-10.0℃〜70.0℃, 3レンジ (オプションの温度センサ使用) 基本確度 ±1.0℃ (0.0℃〜40.0℃), 他
機能	絶縁診断機能 (温度補正, PI/DAR表示, ステップ電圧試験), データメモリ, 通信 (USB 2.0, PCアプリソフト), 自動放電, 活線警告表示, 他
表示	LCD "999" dgt. バックライト付, バーグラフ表示
電源	単3形アルカリ乾電池(LR6) ×6, バッテリパック9459, ACアダプタ9753 or 9418-15 (ACアダプタを接続した状態ではバッテリパックの充電, 通信などのみ使用) 連続使用時間 (当社試験条件): 5hr (単3アルカリ使用時), 9hr (9459使用時) 寸法・質量
寸法・質量	260W × 250.6H × 119.5D mm, 2.8 kg
付属品	単3形アルカリ乾電池 (LR6) ×6, テストリード9750-01 ×1, テストリード9750-02 ×1, テストリード9750-03 ×1, ワニ口クリップ9751-01 ×1, ワニ口クリップ9751-02 ×1, ワニ口クリップ9751-03 ×1, USBケーブル ×1, PCアプリケーションソフト(CD-R) ×1
