キュービクル内での安全な測定を追求!

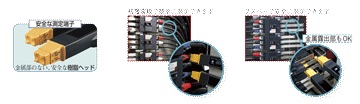

金属部のない、安全な樹脂ヘッド
被覆電線で簡単に測定できます
ブスバーで安全に測定できます
特長
- 被覆電線（IV, CV etc.）の上から電圧値が読める
- 金属部ブスバー、金属端子も測定できる
- AC400Vライン測定に最適
- CAT IV 600 V
形名（発注コード）
| 3258 | 廃止 |
|---|
基本仕様
確度保証期間 1年
| 測定機能 | 交流電圧測定 (交流電位差計) | |||||
|---|---|---|---|---|---|---|
| 測定対象 | 被覆電線 (IV, CV相当100mm^2 以上), 金属部 ※シールド電線不可 | |||||
| 測定レンジ | AC420.0 V/ 600 V (オート) | |||||
| 測定方式 | 真の実効値表示 | |||||
| 対地間最大定格電圧 | AC600 V | |||||
| 隣接電線の影響 | ±5 % rdg. 以内 | |||||
| 温度特性 | 0.05 % rdg./ °C | |||||
| 表示 | 4200 dgt., 10dgt.未満はゼロサプレス | |||||
| 表示更新レート | 0.6秒/回 | |||||
| 表示応答 | 2.4秒以下 | |||||
| 機能 | データホールド, オートパワーオフ, 電池消耗警告 | |||||
| 電源 | 単3アルカリ乾電池 (LR6) ×6, 最大使用時間: 14 h (電源ON, 無入力) 1分 × 1000回相当, 5分 × 200回相当 |
|||||
| 寸法・質量 | 51W × 275H × 37.5D mm (1本あたり), ケーブル長: 900 mm, 670 g | |||||
| 付属品 | 取扱説明書 ×1, 単3アルカリ乾電池 (LR6) ×6, 携帯用ソフトケース ×1 | |||||
基本確度 (被覆電線 IV, CV相当100mm^2以上の電線での確度)
※被覆電線 IV, CV相当38mm^2以上 100mm^2未満は, 確度に0.5% rdg.を加算
| 測定レンジ | 確度保証範囲 | 確度 | ||||
|---|---|---|---|---|---|---|
| 40〜66 Hz | ||||||
| 420 V | 30.0〜420.0 V | ±1.5 % rdg. ±5 dgt. | ||||
| 600 V | 380〜480 V | ±2.0 % rdg. ±5 dgt. | ||||
| 481〜600 V | ±5.0 % rdg. ±5 dgt. | - | ||||
-
