接地抵抗計 FT6031-50
現場に強い、防塵・防水性能と堅牢性、汚れても洗える国際保護等級 IP67
-
-
Z3210装着時
-
-
接地とは、電気設備や構造物と大地を電気的に接続することです。接地を正しく施工することで感電などの事故を防ぎ、安全を保つことができます。FT6031-50は、IP67規格の防塵・防水性能を備えた2電極法または3電極法の接地抵抗計です。読みやすい大型ディスプレイ、細く抜き挿ししやすい補助接地棒、および作業時間を大幅に短縮する測定コード巻き取り器を特長としています。
CAT IV 100 V, CAT III 150 V, CAT II 300 V
簡単!Z3210をHIOKIの対応測定器に接続するだけ!
簡単な接続で、HIOKI対応測定器をワイヤレス化。
測定値をタブレットやスマートフォンに転送。
特長
- ワイヤレス化に対応!スマホやタブレットに測定値を転送 (オプション:ワイヤレスアダプタ Z3210 装着時)
- 測定データを無線でExcel® 帳票に直接転送入力 (ワイヤレスアダプタ Z3210 装着時)
- 優れた耐ノイズ性能
- 粉塵が中に入らない/浸水しない国際保護等級 IP67
- 1台でA種からD種接地抵抗測定までカバー
- 0Ω〜2000Ωのワイドな測定範囲
形名(発注コード)
FT6031-50 | ワイヤレスアダプタ Z3210 付属なし | ¥52,800(税込 ¥58,080) |
---|---|---|
FT6031-90 | ワイヤレスアダプタ Z3210 付属あり | ¥59,400(税込 ¥65,340) |

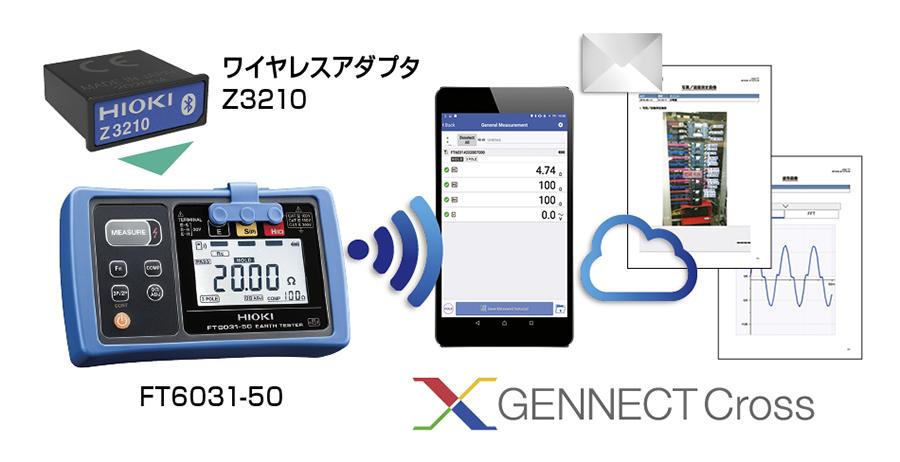

ワイヤレス化に対応 - 無線通信機能でFT6031(従来機種)よりさらに便利に
ワイヤレスアダプタ Z3210(オプション)に対応。
スマホやタブレットに測定値を転送し、現場写真や図面などを用いたレポートが素早く作成できます。
専用無償アプリGENNECT Crossへ転送
専用無償アプリGENNECT Cross では、測定結果の確認、管理、レポート作成が可能です。
測定現場の写真を撮影し、写真上に測定結果を転送入力、手書きでメモを書き込むなど、現場でスムーズにデータを管理できます。
※オプションのワイヤレスアダプタZ3210によるBluetooth®通信を使用します。
測定データをExcel®帳票に転送入力
測定データをExcel®ファイルに直接転送入力できます。
Excel®ファイルを開き、セルを選択した状態でスタンバイします。
測定器の表示をホールドするとデータが転送され、選択したセルに測定値が入力されます。
※ ワイヤレスアダプタ Z3210によるBluetooth®通信を使用します。
優れた耐ノイズ性能
許容地電圧:25 V rms
許容地電圧範囲を10 V rms から 25 V rms に拡大。
地電圧が25 V rmsある環境下においても、安定した接地抵抗の測定ができます。
現場に強い、防塵・防水性能に優れたボディ
防塵防水性:IP67
粉塵が筐体内に入らない構造だから、泥やほこりを気にせず現場で使えます。
汚れても、水洗いが可能な接地抵抗計です。

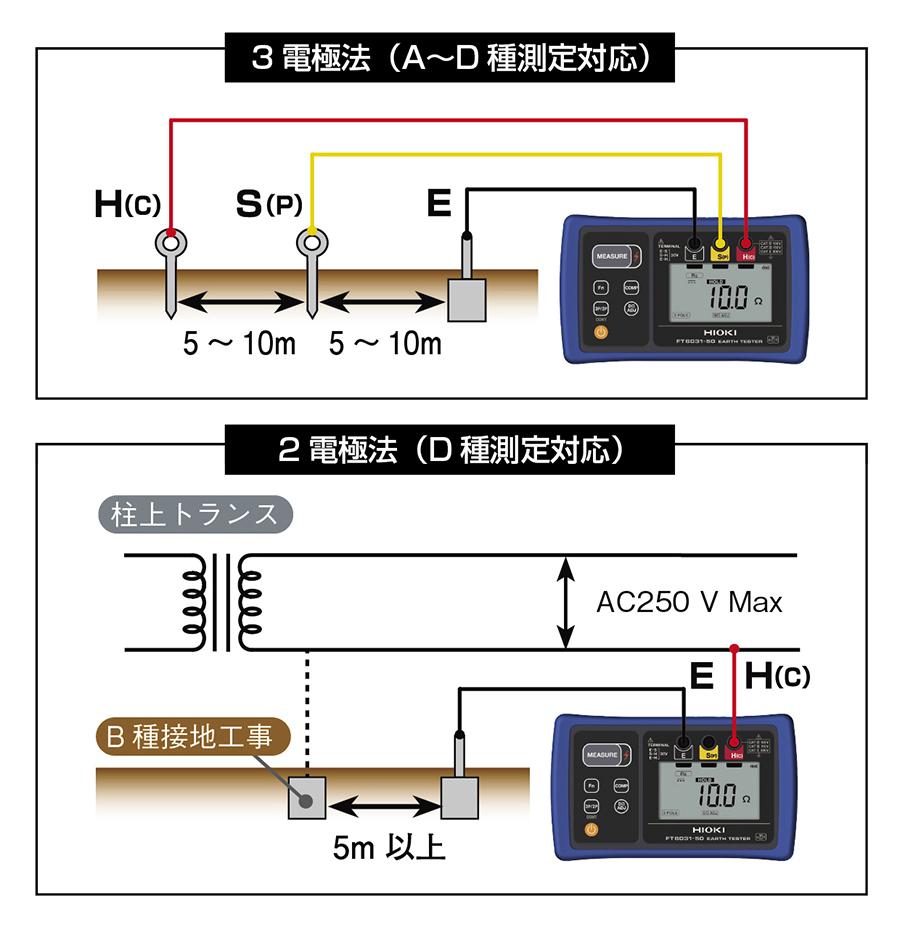

接地抵抗計の使い方:2電極法 / 3電極法
接地抵抗の測定方式 (2電極法/3電極法) を選択できます。
選択キーを押すと、内部で自動的に接続を切り替えるのでショートバーなどの接続は不要です。
3電極法:補助接地棒を地面に差し込んで測定
2電極法:柱上トランスのB種接地工事を利用して、D種接地工事の測定
測定前の準備にかかる時間を大幅に短縮
【細く、地面に抜き差ししやすい補助接地棒】
素材:硬くて錆びにくいステンレスを採用
【補助接地棒の挿し込みを 1回で】
補助接地極の許容抵抗を10倍に強化。
土壌の乾燥状態などで許容抵抗を超えてしまうために補助接地棒を何度も挿し直していた不便を解消します。

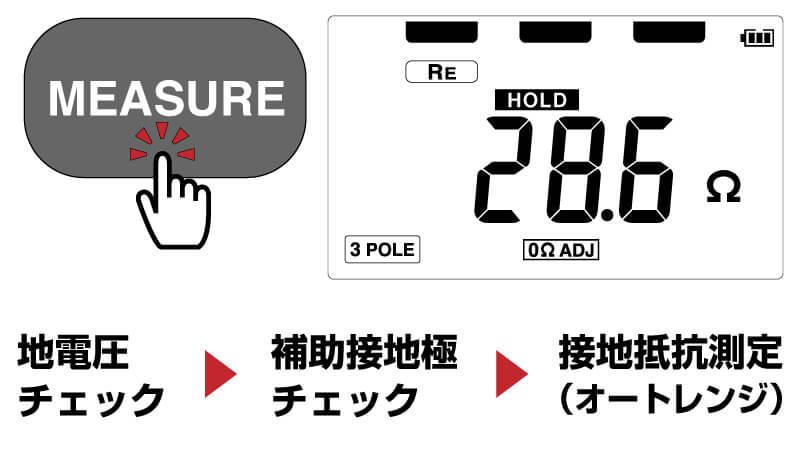

簡単操作のデジタル接地抵抗計
操作方法は至って簡単、MEASUREキーを押すだけで測定できます。
地電圧チェック→補助接地極チェック→接地抵抗測定の各項目を自動で行います。
オートレンジのため、レンジの切り替えは不要。効率的な測定ができます。
からまない、ねじれない、測定コード巻き取り器
長い測定コードも、楽々巻き取り
従来のリール式と比較すると、約2倍以上の速さで巻き取れます。
接地抵抗の片付けにかかる時間を短縮。補助接地棒もすっきり収納。
基本仕様
測定方式 | 2 電極法 (D 種測定対応) / 3 電極法 (A〜D 種測定対応) | |||||
---|---|---|---|---|---|---|
測定範囲 | 20 Ω (0 Ω〜20.00 Ω) | 200 Ω (0 Ω〜200.0 Ω) | 2000 Ω (0 Ω〜2000 Ω) | |||
確度 | ±1.5% rdg ±8 dgt | ±1.5% rdg ±4 dgt | ±1.5% rdg ±4 dgt | |||
地電圧測定 | 0〜30.0 V rms 確度: ±2.3% rdg ±8 dgt (50 Hz/60 Hz), ±1.3% rdg ±4 dgt (DC) |
|||||
許容地電圧 | 25.0 V rms (直流または正弦波) | |||||
防塵防水性 | 防塵性能: IP6×, 防水性能: IP×5 / IP×7, (EN60529) | |||||
電源 | 単3形アルカリ乾電池 (LR6) ×4, 測定可能回数: 500 回 (測定条件: 3 電極法, 10 秒間隔で 10 Ω測定, Z3210 未装着) | |||||
機能 | 活線警告表示, ゼロアジャスト, 連続測定モード, 無線通信 (Z3210 装着時のみ), コンパレーター | |||||
寸法・質量 | 185W × 111H × 44D mm, 570 g (電池およびプロテクタを含む, 端子カバーを除く, その他付属品を除く) | |||||
付属品 | 補助接地棒 L9840 (2本セット) ×1, 測定コード L9841 (黒4 m) ×1, 測定コード L9842-11 (黄10 m, 巻き取り器付き) ×1, 測定コード L9842-22 (赤20 m, 巻き取り器付き) ×1, 携帯用ケース C0106 ×1, プロテクタ ×1, 単3形アルカリ乾電池 (LR6) ×4, 取扱説明書 ×1 |
標準付属品 (5)

¥4,200(税込 ¥4,620)
ソフトケース, オプション収納可

¥1,400(税込 ¥1,540)
2本1組, ステンレス鋼, 長さ270 mm, φ6 mm

¥1,400(税込 ¥1,540)
ワニ口黒, 4 m

¥4,200(税込 ¥4,620)
黄10 m, 巻き取り器付

¥4,200(税込 ¥4,620)
赤20 m, 巻き取り器付
オプション (5)
※L9844 は接地端子盤用, L9787 は2電極法測定 (屋内用)

¥2,600(税込 ¥2,860)
ワニ口クリップセット, 1.2 m

¥5,000(税込 ¥5,500)
黄50m, コード巻き板付

¥5,000(税込 ¥5,500)
赤50 m, コード巻き板付

¥3,000(税込 ¥3,300)

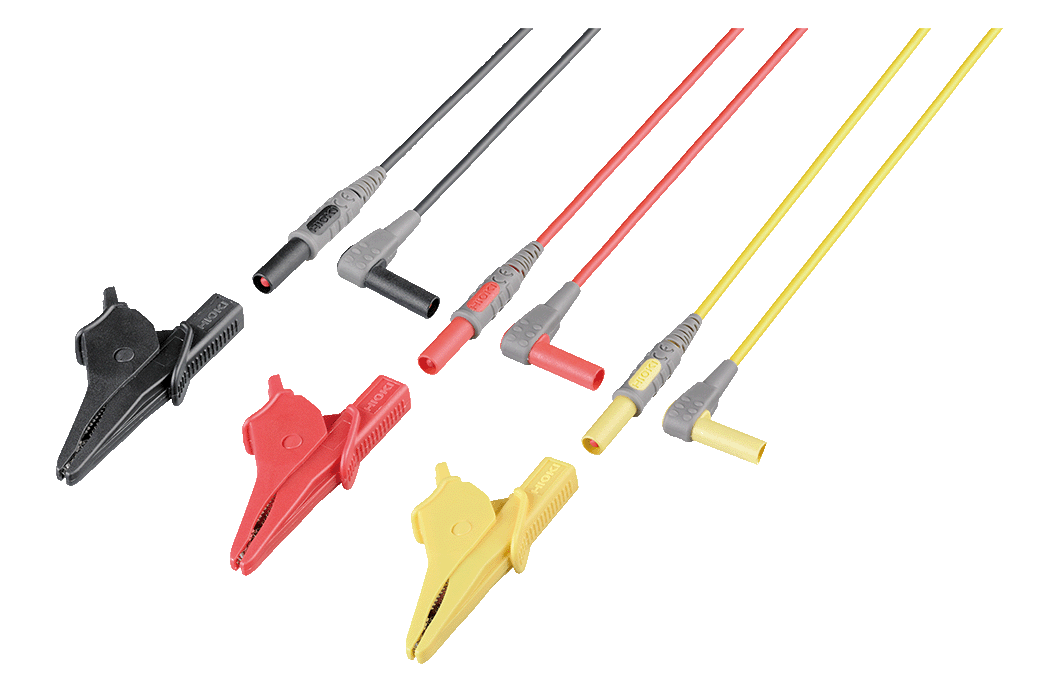

赤/黄/黒3本セット, 各1.2 m

¥12,200(税込 ¥13,420)
2枚1組30×30 cm
