接地抵抗計 FT6031

接地抵抗計　製品紹介ムービー

洗えるだけじゃない　使いやすくなった接地抵抗計を動画で紹介

FT6031-03		廃止

防塵防水性：IP67
粉塵が筐体内に入らない構造だから、泥やほこりを気にせず現場で使えます。
汚れても、水洗いが可能な接地抵抗計です。

接地抵抗の測定方式（２電極法/３電極法）を選択できます。
選択キーを押すと、内部で自動的に接続を切り替えるのでショートバーなどの接続は不要です。

３電極法：補助接地棒を地面に差し込んで測定
２電極法：柱上トランスのB種接地工事を利用して測定

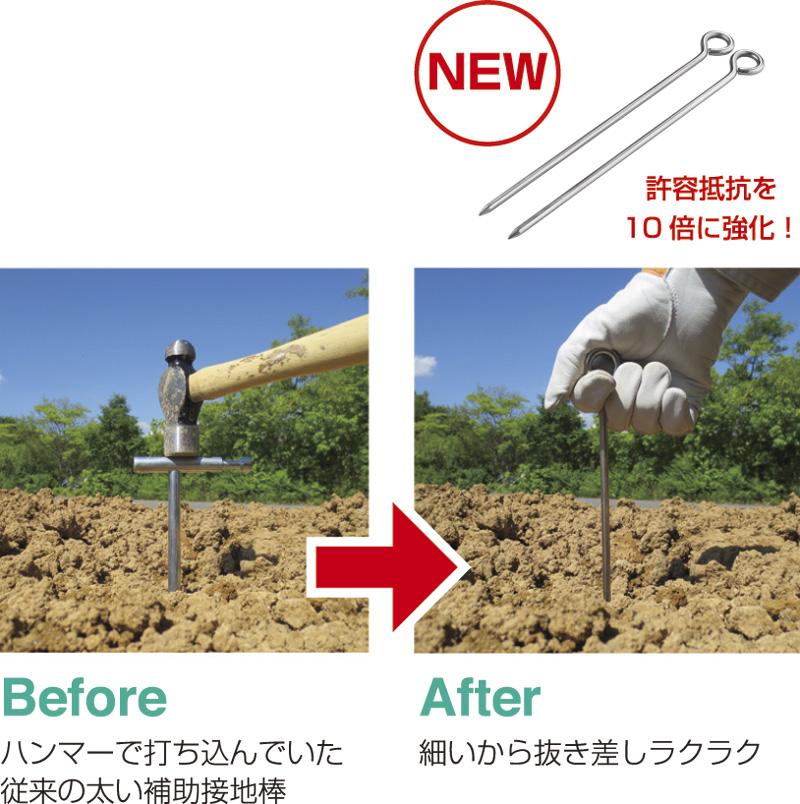

補助接地棒を従来品より細くしたことで、地面に抜き差ししやすくなりました。
素材は固くて錆びにくいステンレスを採用しています。
また、補助接地極の許容抵抗を従来の10倍に強化しました。これにより、土壌の乾燥状態等で
許容抵抗を超えてしまうために何度も補助接地棒を挿し直していた不便を解決します。

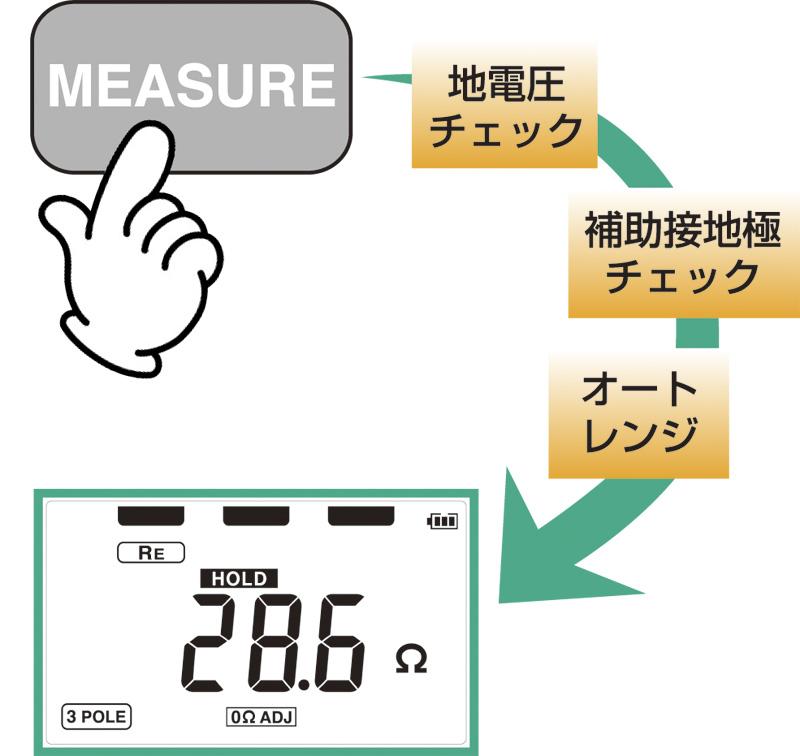

操作方法はいたって簡単、MEASUREキーを押すだけで測定できます。
地電圧チェック→補助接地極チェック→接地抵抗測定を自動で行います。
オートレンジなのでレンジの切り替えが不要、自動で最適なレンジを選択して測定します。

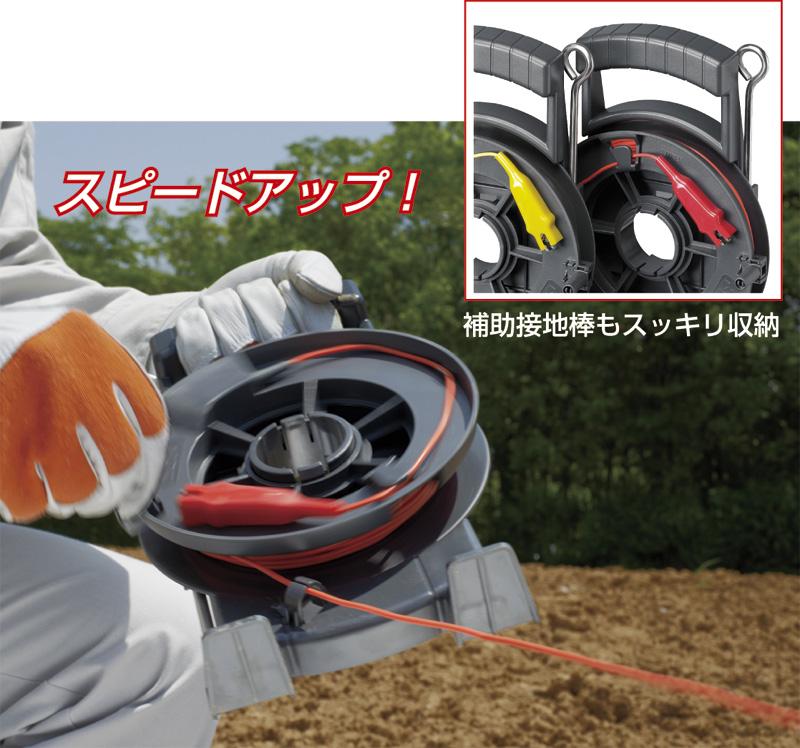

接地抵抗の測定作業では、長い測定コードの片付けに時間がかかります。
新開発の巻き取り器なら、従来のリール式と比較して約２倍以上の速さで巻き取れるので
接地抵抗計の片付け作業時間を大幅に短縮できます。

確度保証期間 1年〈br〉注釈: 安全のため2電極法による測定にはオプションのテストリードL9787を使用してください。

測定方式	2電極法/3電極法, 切替
測定範囲	20 Ω (0〜20.00 Ω)	200 Ω (0〜200.0 Ω)	2000 Ω (0〜2000 Ω)
確度	±1.5 %rdg. ±8 dgt.	±1.5 %rdg. ±4 dgt.	±1.5 %rdg. ±4 dgt.
地電圧	0〜30.0 Vrms 確度 : ±2.3 %rdg. ±8 dgt. (50/60 Hz), ±1.3 %rdg. ±4 dgt. (DC)
防塵防水性	防塵性能 : IP6×, 防水性能 : IP×5 / IP×7, (EN60529)
電源	単3形アルカリ乾電池 (LR6) ×4, 測定可能回数 : 400回 (測定条件 : 3電極法, 10秒間隔で10 Ω測定)
寸法・質量	185W × 111H × 44D mm, 570 g, (電池およびプロテクタを含む)
付属品	補助接地棒 L9840 (2本セット) ×1, 測定コードL9841 (黒4 m) ×1, 測定コード L9842-11 (黄10 m, 巻き取り器付き) ×1, 測定コード L9842-22 (赤20 m, 巻き取り器付き) ×1, 携帯用ケース C0106 ×1, プロテクタ ×1, 単3形アルカリ乾電池 (LR6) ×4, 取扱説明書 ×1
