クランプ接地抵抗計 FT6380

貯蔵庫、送電鉄塔などの多重接地の接地抵抗測定に

多重接地専用のクランプ式接地抵抗計です。貯蔵庫や送電鉄塔などのほか、避雷針の接地抵抗を測定できます。

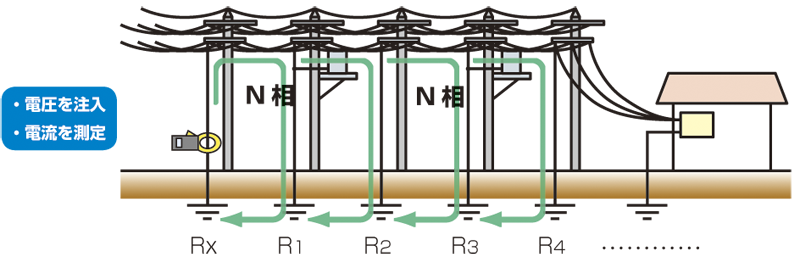

クランプ式接地抵抗計で測定できる、多重接地システム(一つの配線を多重に接地する)

測定対象の接地抵抗Rxにクランプします。クランプは電圧注入するセンサと電流を測定するセンサの2重コアという構造になっています。
1.電圧注入センサから接地線に電圧Vを注入します。
2.一定の電圧と測定された電流から、多重接地ループ全体の抵抗が以下の数式のように計算されます。
Rx + 1/ [ (1/R1) + (1/R2) + (1/R3) + (1/R4) + ... ] = V/I
第2項が第1項に比べて十分小さい(接地極は並列接続。接地極がたくさんあればあるほど第2項は小さくなります)とき、Rxは次の式となります。
Rx = V/I

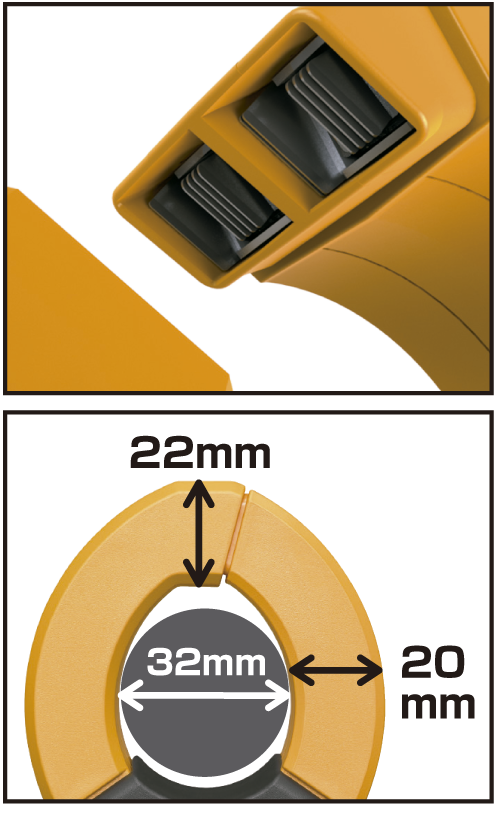

狭い隙間への設置に20mm幅の薄型センサ

測定の結果を判定し、アラームでお知らせ

接地抵抗値と電流値を比較判定し、
測定値がHiレベル、Loレベルから外れた場合に
ブザー音でお知らせします。

正確な測定と繰返し精度の向上を叶えるセンサ設計

漏れ磁束を抑えるシールド設計により、
高確度測定と繰り返し確度向上を実現しました。

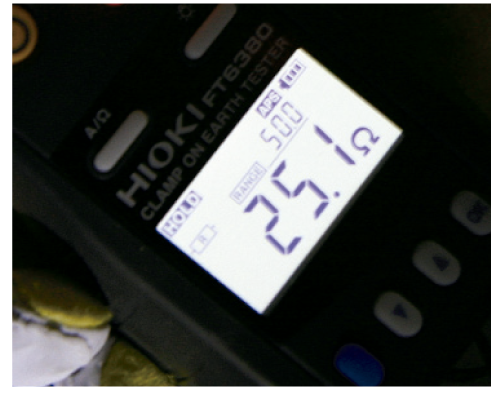

見やすいLCD表示

薄暗い現場でも測定値を確認できるバックライト機能付きです。

安心の2000データ保存

接地抵抗値,電流値を測定したその場で保存、
後から読み出して表示ができます。
