熱流センサ Z2012-01〜Z2017-01
熱電対とは違う視点で温度変化の理由が見えてくる
廃止
特長
- 熱流センサにK熱電対を内蔵、一つのセンサで温度と熱流の両方が測定可能
- 熱流センサと熱電対を取り付ける作業が１回で終わるため、作業効率がアップ
- 熱流センサで熱の量と流れを測定
- 曲面が測定できる防水熱流センサ（最小曲率半径 30 mm）
形名（発注コード）
| Z2017-01 | Lサイズ, 5m | 廃止 |
|---|---|---|
| Z2016-01 | Mサイズ, 5m | 廃止 |
| Z2015-01 | Sサイズ, 5m | 廃止 |
| Z2014-01 | Lサイズ, 1.5m | 廃止 |
| Z2013-01 | Mサイズ, 1.5m | 廃止 |
| Z2012-01 | Sサイズ, 1.5m | 廃止 |
HIOKIの熱流ロガー LR8416, LR8432と組合せてご使用ください。
基本仕様
| 形名 | Z2012-01, Z2015-01 | Z2013-01, Z2016-01 | Z2014-01, Z2017-01 | |||
|---|---|---|---|---|---|---|
| 代表感度 | 0.01 mV/W•m -2 | 0.04 mV/W•m -2 | 0.08 mV/W•m -2 | |||
| 熱電対 | K (Class 2), 応答速度: 0.3s | |||||
| 使用温度範囲 | センサ部： -40℃〜150℃, ケーブル部： -25℃〜120℃ | |||||
| 防水性 | IP06, IP07 (EN60529) | |||||
| 内部抵抗 (ケーブル含む) | 3 Ω〜500 Ω | 3 Ω〜1000 Ω | 3 Ω〜1500 Ω | |||
| 最小曲率半径 | 30 mm | |||||
| 耐圧縮応力 | 4 MPa | |||||
| 熱抵抗 | 1.3 × 10^-3 (m^2•K/W) | |||||
| 再現精度 | ±2 % | |||||
| センサ部寸法 | W: 10 mm | |||||
| L: 9.1 mm | L: 31.6 mm | L: 54.1 mm | ||||
| t: 0.25 mm | ||||||
| ケーブル長 | 1.5 m (Z2012-01, Z2013-01, Z2014-01), 5 m (Z2015-01, Z2016-01, Z2017-01) | |||||
熱流測定用 (1)
Z2012 - Z2017 センサを貼付けます

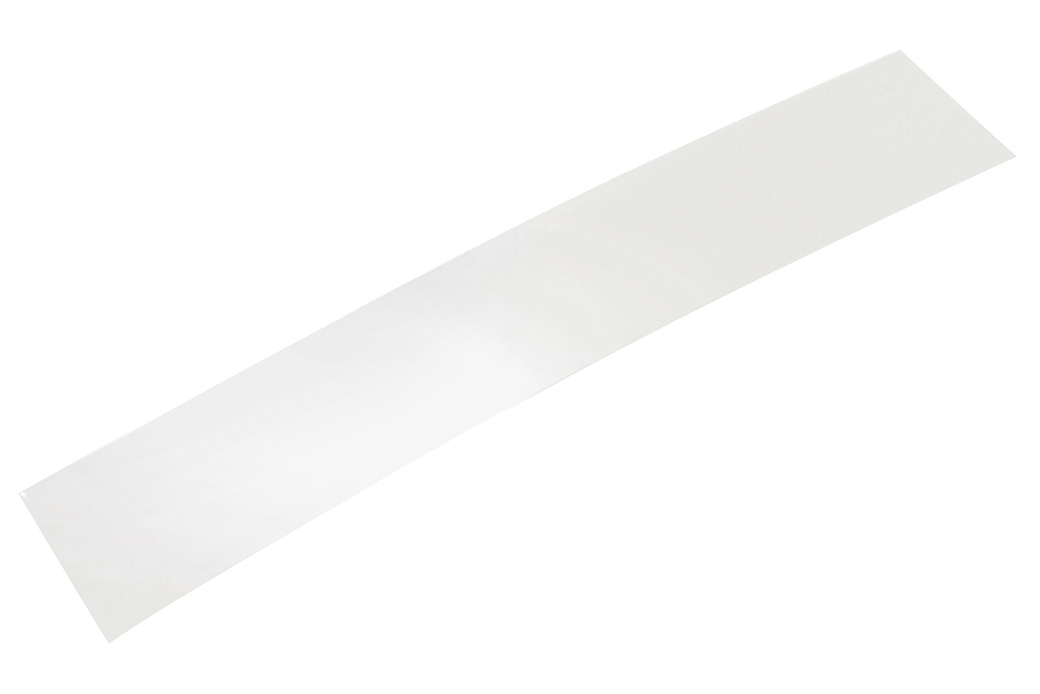

熱伝導性両面テープ Z5008
¥6,600（税込 ¥7,260）
正確に測定するための接着テープ, 20枚入り
-
