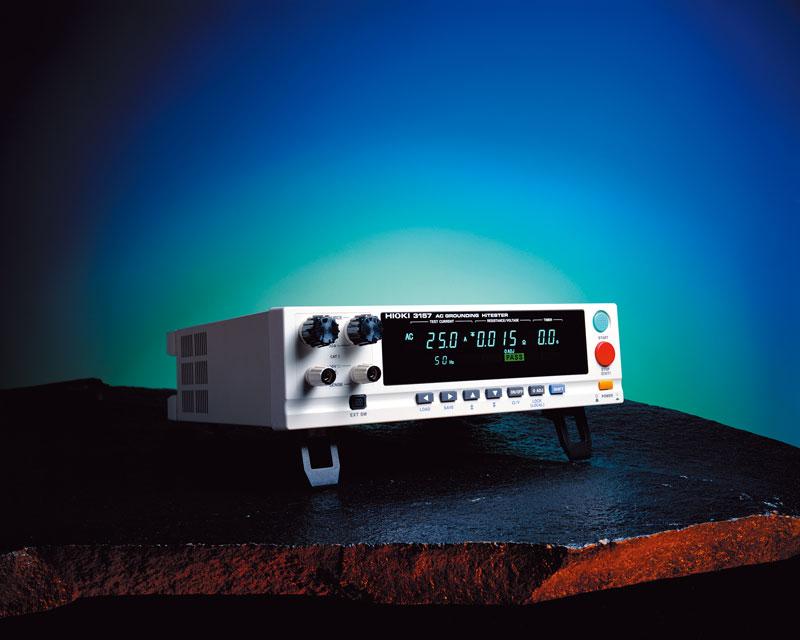

保護導通試験器 3157

特長

国内外の各種安全規格・法律に準拠した保護導通試験が容易に可能
医療用電気機器および一般電気機器の保護導通抵抗測定
電気工作機器、配電盤設置の際のアース接続検査
医療設備の保護接地、等電位接地工事の検査
大電流を流しての接触状態の評価
負荷変動でも安定した定電流を印加できるフィードバック制御方式
被試験機器に接続確認後、電流を印加するソフトスタート機能

3157	AC100〜120V電源	廃止
3157-01	AC100〜120V/200〜240V電源切換え	廃止

本体のみでは測定できません。測定目的に応じてオプションの電流プローブ9296を2本、または電流プローブ9296と電流印加プローブ9297各1本を別途ご購入ください。

保護導通試験器３１５７は測定対象に交流大電流（Max.31.0A）を流し、その時の電圧降下を測定する交流４端子測定法で低抵抗を測定します。
●電気機器の保護導通抵抗測定
●電気工作機器、配電盤のアース接続検査
●医用設備の保護接地・等電位接地工事の検査
●大電流を流しての接触状態の評価

対応規格例
IEC60065
IEC60335-1
IEC60601-1
IEC60950-1
IEC61010-1
JIS C1010-1
電気用品安全法
UL（各種該当規格）
等々

業務用エアコンの保護接地線の導通試験
工作機械のアース線確認
海外輸入の医療・試験機器の保護導通試験
OA機器のリサイクル品の安全試験
アミューズメント機器のアース線検査
AEDの安全試験・メンテナンス

確度保証期間 1年

基本測定機能	交流4端子低抵抗測定
表示	蛍光表示管 (ディジタル表示)
設定電流範囲	AC 3.0 A〜31.0 A, 分解能: 0.1 A (0.1 Ω 抵抗負荷にて)
最大出力電力	130 VA (出力端子にて)
開放端子電圧	AC 6 V以下
発生周波数	50 Hzまたは60 Hz正弦波 (設定可能)
抵抗測定範囲	0〜1.800 Ω (0.001 Ω分解能), 確度: ± (2 % rdg. +4 dgt.) (ゼロアジャスト後)
電圧測定範囲	0〜6.00 V (単レンジ0.01 V分解能), 確度: ± (1 % rdg. +5 dgt.)
モニタ	AC 0 〜35.0 A/ AC0〜6 V, 2 回/秒
タイマ表示	測定スタート後, 設定時間からの減算表示, あるいは経過時間表示
タイマ設定	0.5 s〜999 s
コンパレータ	上下限設定による判定, ブザーおよびコンパレート結果出力
メモリ機能	試験設定のメモリ, 最大20通り
インタフェース	EXT I/O, EXT SW, GP-IBまたはRS-232C (オプション)
電源	3157: AC 100 V〜120 V (50/60Hz), 350 VA max. 3157-01: AC 100 V〜120 V/ 200 V〜240 V (切換え,50/60Hz)
寸法・質量	320W × 90H × 263D mm, 7 kg
付属品	電源コード ×1, 取扱説明書 ×1, 予備ヒューズ (インレット内蔵) ×1, ショートバー ×2
