AC/DCカレントボックス PW9100

高精度計測を実現するパワーアナライザオプション

廃止

特長

  • 50A定格で世界最高クラスの測定帯域と測定確度を実現
  • DC〜3.5MHzの広い周波数帯域
  • PW6001との組合せ電力確度 ±0.075%
  • CMRR (同相信号除去比) 120dB (100kHz)

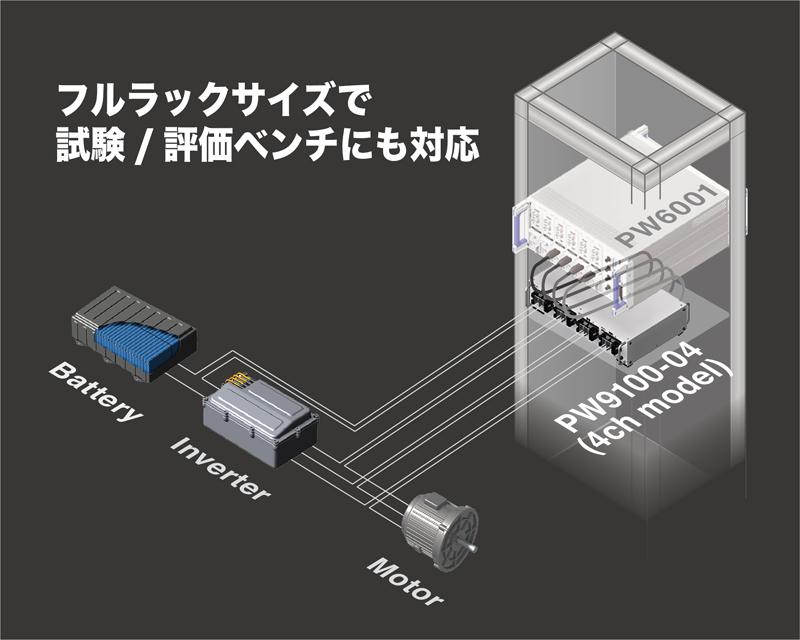

  • 試験/評価ベンチにも対応するフルラックサイズ
  • パワーアナライザPW6001/ PW3390と組み合わせて使用可能

形名（発注コード）

PW9100-04 4ch 廃止
PW9100-03 3ch 廃止

インバータ計測のベストパートナー

広帯域・高確度測定をより確かなものに。
パワーアナライザPW6001の最大の可能性を引き出す、直接入力結線方式の電流テストツールを提供します。
直接入力タイプの既存電力計からの置き換えも容易です。
PW9100-03 (3ch モデル) を２台使用すれば6ch の測定も可能です。

基本仕様

確度保証期間 1年
入力方式 絶縁入力, DCCT入力方式
定格一次電流 AC/DC 50 A
入力チャネル数 PW9100-03: 3チャネル
PW9100-04: 4チャネル
最大入力電流 60 A (ディレーティング範囲内, 20 ms以内であれば±200 A peakまで許容 (設計値))
周波数特性 振幅: DC〜3.5 MHz, 位相: DC〜1 MHz
振幅/位相確度 DC (±0.02% rdg. ±0.007% f.s.)
45 Hz < f ≤ 65 Hz (±0.02% rdg. ±0.005% f.s., ±0.1°)
1 MHzまで規定
出力電圧レート 2 V/ 50 A
測定端子 端子台 (安全カバー付) M6ネジ
入力抵抗 1.5 mΩ以下 (50 Hz/60 Hz)
入力容量 測定端子-ケース (2次側)間 40 pF以下/100 kHzで規定ture: 0°C to 40°C (32°F to 104°F), Humidity: 80% RH or less (no condensation)
使用温湿度範囲 温度 0℃～40℃, 湿度 80% rh以下 (結露しないこと)
電源 PW6001, PW3390より電源供給
寸法・質量 430 W × 88 H × 260 Dmm, コード長 0.8 m
PW9100-03: 3.7 kg, PW9100-04: 4.3 kg
付属品 取扱説明書 ×1

オプションＡ (0)

オプションＢ (1)

※CT9902はPW9100との接続時は1本まで

延長ケーブル CT9902

¥24,200（税込 ¥26,620）
5 m, ME15W (12pin) - ME15W (12pin)端子

オプションＣ (0)

ラックマウント金具
受注生産品、EIA用/JIS用
価格お見積り
