本体のみ。付属の接続ケーブルは保証対象外
-
特長
- ノイズフィルタでカウントミスを防止
- 設置スペースを気にしない小型軽量ポケットサイズ
- 一目で分かりやすい2項目表示
- 記録を停止しないでPCにデータ転送可能(別売りオプションが必要)
- 記録しながら電池交換 (電池を外しても約30秒間は記録を継続)
- 最大で従来比2倍の記録容量 (1chあたり60000データ)
- 電池がなくなっても測定データは消えません
- 万が一の誤操作でも安心 (一つ前の記録データをバックアップ)
形名(発注コード)

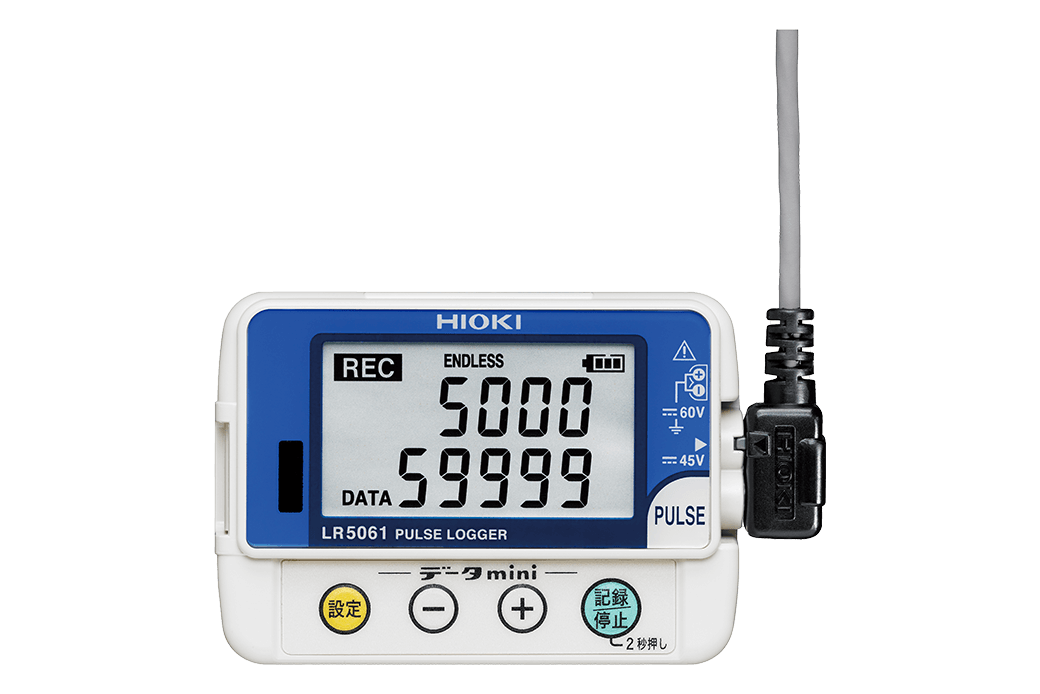

LR5061 | パルス信号/1ch | ¥33,000(税込 ¥36,300) |
---|

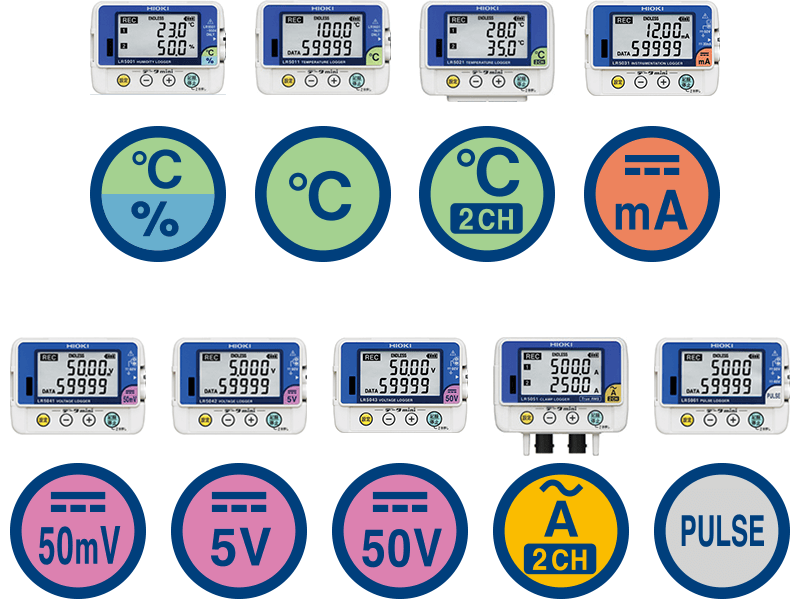

用途に合わせた9種類の小型ロガー
データミニシリーズは小型の記録計。
温度・電圧・電流・計装信号・パルスなどのデータを簡単操作で長時間記録することができます。
「記録中でもデータ取込み可能」「電池交換時も測定を継続」「ソフトの簡単インストール」「熱電対での温度測定」など、便利な機種・機能が満載です。
1箇所での手軽な測定から複数箇所での計測まで、自由自在にお使いいただけます。
“簡単に” “長期間” “確実に”データを記録し続けるデータロガーです。
小型で軽量!でも便利な機能・特長が満載
設置スペースを気にしない小型軽量なポケットサイズ。
小さくてもロガーとしての便利な機能・特長を備えています。
・一目で分かりやすい2項目表示。

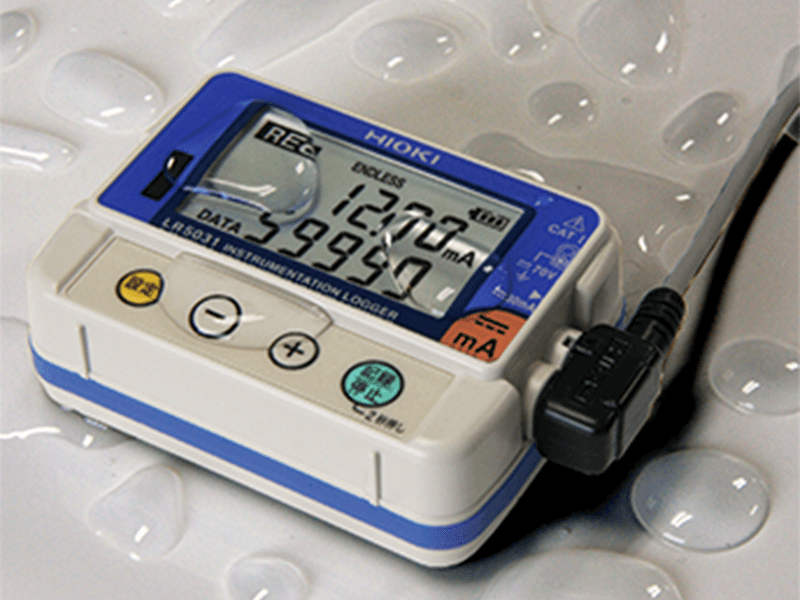

・水滴がついても大丈夫。IP54 防滴構造により、水滴が付着するような厨房や配管室などでもお使いいただけます。
(LR5021,LR5051 は除きます。)
・記録中でもデータ転送ができる。パソコンにデータを転送する際も、記録を停止する必要はありません。
電池切れを気にせず使える
・最長2年の電池寿命。(※1)

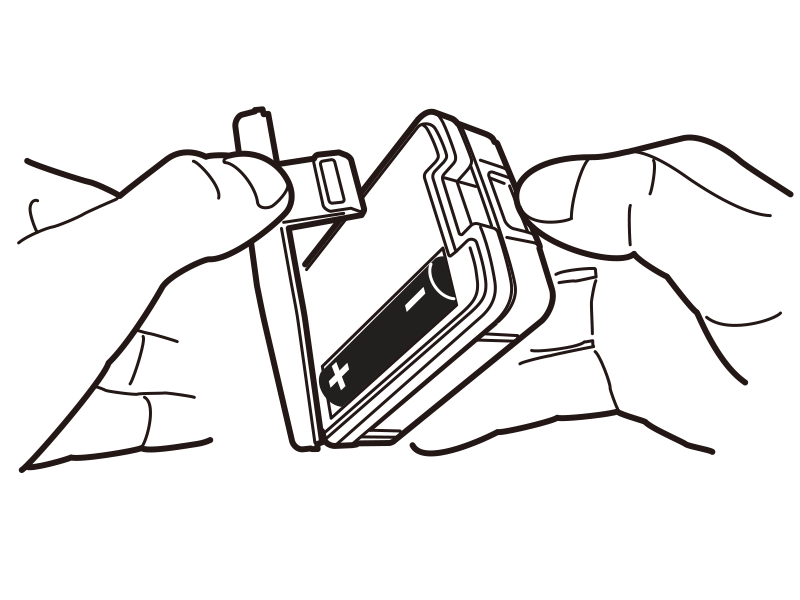

・記録しながら電池交換が可能。電池を外しても約30秒は記録を継続。(※2)
・電池がなくなってもバックアップ機能により測定データは消えません。
※1 LR5011の場合。機種・設定により電池寿命には違いがあります。
※2 LR5001は電池残量が少ない場合、電池交換時に記録を中断します。交換後自動的に記録を再開します。 電池交換により交換前のデータが消えることはありません。
安心の記録容量とバックアップ機能

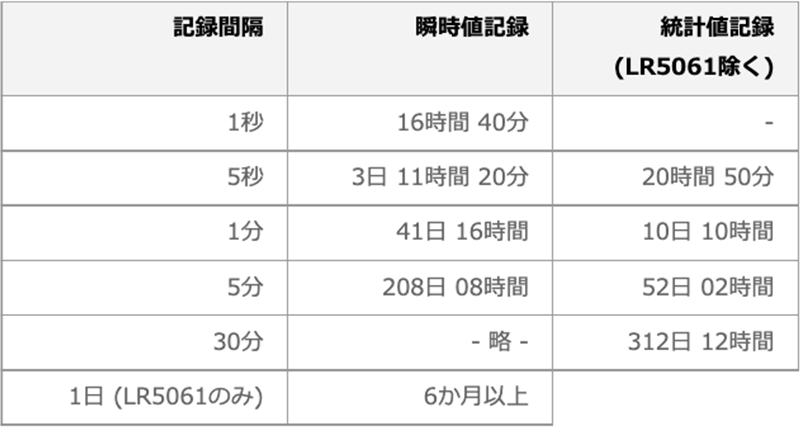

1chあたり60,000データの大容量メモリを内蔵。1秒間隔の記録で約16時間、1分間隔で記録した場合は約41日間の記録が可能。(※)
また、前回の記録データをバックアップしているため、間違えて新しい測定を開始してしまっても安心です。
※最大記録時間は電池の残量により制限されます。長期間の記録を行う場合は測定中に電池を交換してください。

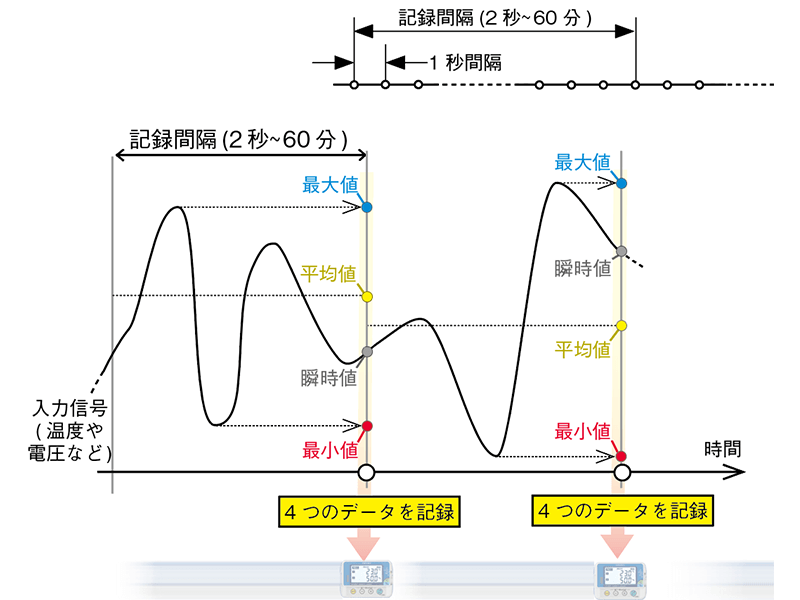

変化を逃さず記録する
通常の記録(瞬時値記録)では、記録間隔を長くすると、その間の細かい変動をとらえることができません。しかし、統計値記録モードを使用すれば、記録間隔が長くてもトレンドを逃さず記録できます。記録間隔内の最大値 / 最小値 / 平均値 / 瞬時値を記録できます。

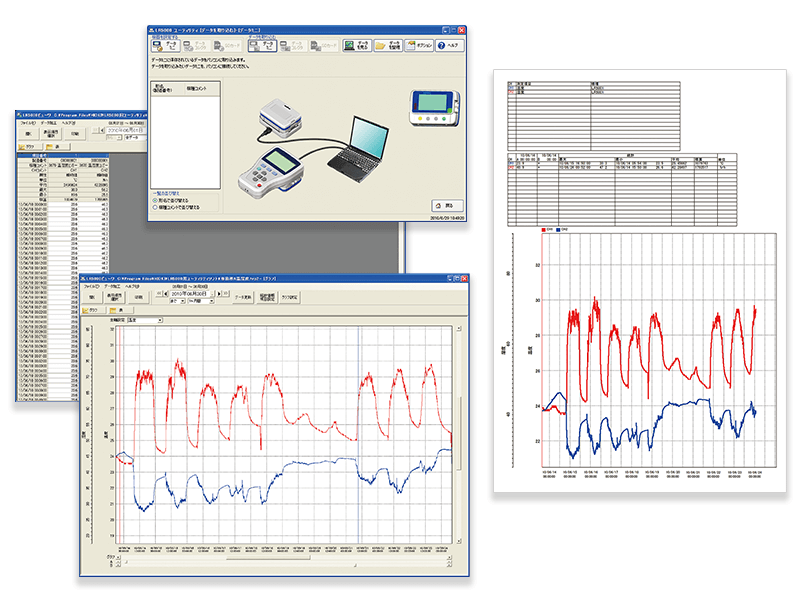

データ解析は無料の付属ソフトウェアでらくらくスムーズ
付属ソフト「LR5000用ユーティリティ」でデータミニのデータをパソコンに取込み 、グラフ化ができます。記録データの解析・印刷が簡単にできます。
・カーソル機能でグラフの選んだ場所の値が分かる。
A,Bカーソルでグラフ上の好きな場所を選ぶと、選んだ場所の値を表示できます。また、AカーソルとBカーソルの間の最大値、最小値、平均値などを演算することもできます。
・ファイルをまとめて管理を簡単に。
データ転送の際にパソコン内に過去のデータファイルがあれば、転送するデータと過去のデータをつなげて一つのデータにできます。(同じ本体で記録したデータに限ります。)
基本仕様
測定項目 | パルス信号1ch (最大表示9999 カウント) |
---|---|
測定範囲 | 無電圧接点信号 (端子間がショートからオープンに変わったときにカウント) 電圧 (電圧レベルが "Hi" になったときにカウント) [Hi]: +2V〜 +45V [Lo]: 0V 〜 +0.5V |
フィルタ | 機械式接点用: パルス幅20ms 以上, パルス間隔40ms 以上 (周波数25Hz 以下), 電子式接点用: 周波数9999Hz以下 |
確度 | ±1 dgt. |
記録容量 | 瞬時値記録: 60,000データ |
記録間隔 | 1~30秒, 1~ 60分, 1日, 16設定 |
記録モード | 瞬時値記録: 記録間隔ごとのパルス積算値を記録 ※統計値記録機能:なし |
記録方法 | ワンタイム: メモリフル時記録停止 エンドレス: メモリフル時古いデータから削除して上書き保存 本体キー操作または予約時刻で開始 本体キー操作または予約時刻で停止, またはメモリフル時自動停止 (ワンタイム記録にて) |
その他機能 | 常に1回前の記録データをバックアップ, 電池消耗時も記録データ/設定条件をバックアップ, 電池交換時に記録動作と時計を約30秒間保持 |
防じん防水性 | IP54 (EN60529) (接続ケーブルを接続した状態で, ケーブル先端部を除く) |
インタフェース | 通信アダプタまたはデータコレクタと赤外線通信 |
電源 | 単3形アルカリ乾電池 (LR6) × 1, 電池寿命: 約6か月 (記録間隔10秒以上, 平均5パルス/秒以下, 画面省電力なし, 20℃環境にて) |
寸法・質量 | 79W × 57H × 28D mm, 105 g |
付属品 | 単3形アルカリ乾電池 (LR6, 本体に内蔵) ×1, 接続ケーブルLR9802 ×1, 取扱説明書 ×1, 操作ガイド ×1, スタンド ×1 |
標準付属品 (1)

¥2,700(税込 ¥2,970)
先端 4芯, 1 m
オプション (3)
固定用 (2)

¥3,900(税込 ¥4,290)
LR5021, 5051には使用不可

¥3,700(税込 ¥4,070)
