AC/DCクランプメータ CM4375

圧倒的な挟みやすさ, 狭いケーブル間へ入れやすい電流センサ

廃止

概要
特長
仕様
オプション
ダウンロード

ゲンバにこだわった妥協のないデザイン

ブレーカや端子台の近くはケーブルや突起物が多く、狭いのが一般的です。新設計の薄型センサはこのような限られたスペースにも入れやすい形状です。苦労して挟める場所を探したり、無理やりセンサを押し込む必要はもうありません。

特長

CAT IV 600 V, CAT III 1000 V
P2000 使用時: CAT III 2000 V, CAT IV 1000 V
非常に薄いセンサでケーブルの隙間に入れやすい設計
ソーラーパネルの開放電圧点検にDC1700 V (*1) まで測定可能
交流/直流を自動で判別、1000 Aまで測定可能
突入電流 (INRUSH) の実効値と波形ピークを同時表示
使用温度範囲：-25℃〜65℃

*1:DC1000 Vを超える測定は以下の2つの条件を満たす測定対象にのみ、ご使用いただけます。
1. 電力系統から切り離されている
2. 大地から絶縁されている
例：接地されていないPVパネルの開放電圧
対地間電圧が1000 Vを超える電路では使用しないでください。感電事故につながるおそれがあります。

形名（発注コード）

CM4375		廃止

壊れにくいジョー！開閉回数 3万回保証

設計を見直し、ジョー（電流センサ部）の強度が向上しました。開閉回数も従来の１万回から３万回保証と大幅にアップし、より長くお使いいただけます。CM4375、CM4376は挟みやすさと壊れにくさを両立しました。

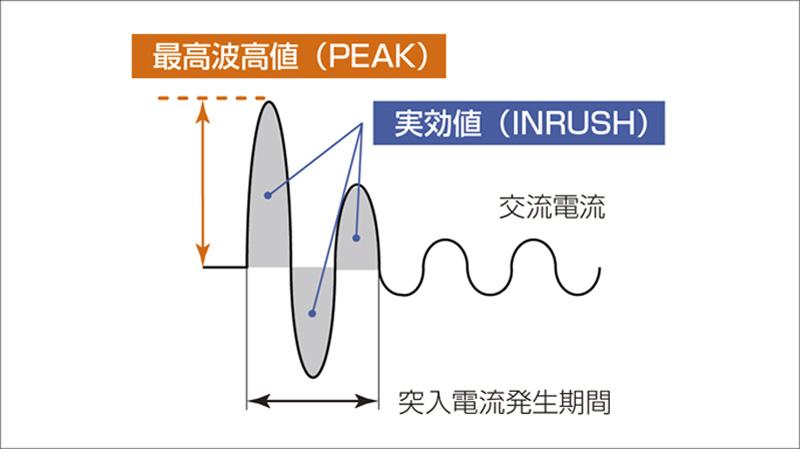

INRUSH測定：起動時の過渡電流を把握

モータ起動時や溶接電流などの突入電流の実効値と、最高波高値を同時に測定します。
突入電流を100 msの期間固定で測定するクランプメータと比較して、突入電流が落ち着くまでの期間（突入電流発生期間、数10～数100 ms）を自動的に検知し測定します。
突入電流期間が100 msを超える場合でも、100 ms固定方式に比べ正確な測定ができます。

基本仕様

確度保証期間 1年

直流電流レンジ	1000 A (最大表示999.9 A), 基本確度: ±1.3% rdg. ±0.3 A (at 30.1 A - 999.9 A)
交流電流レンジ	1000 A (最大表示999.9 A, 10Hz〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±1.3% rdg. ±0.3 A (at 30.1 A - 900.0 A)
クレストファクタ	1000 Aレンジ: 1.5
直流+交流電流レンジ	1000 A (DC, 10Hz〜1 kHz, 真の実効値整流), 基本確度DC, 45 - 66 Hz : ±1.3% rdg. ±1.3 A (at 30.1 A - 900.0 A)
直流電力レンジ	0.0 VA〜1700 kVA (電圧レンジに応じて自動的に切替), 基本確度: ±2.0% rdg. ±20 dgt.
直流電圧レンジ	600.0 mV〜1500 V ※1, 5レンジ, 基本確度: ±0.5% rdg. ±0.5 mV (at 600 mV)
交流電圧レンジ	6.000 V〜1000 V, 5レンジ (15〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±0.9% rdg. ±0.013 V (at 6V)
直流+交流電圧レンジ	6.000 V〜1000 V, 5レンジ, 基本確度DC, 45 - 66 Hz : ±1.0% rdg. ±0.023 V (at 6V)
抵抗レンジ	600.0 Ω〜600.0 kΩ, 4レンジ, 基本確度: ±0.7% rdg. ±0.5 Ω (at 600 Ω)
静電容量レンジ	1.000 μF〜1000 μF, 4レンジ, 基本確度: ±1.9% rdg. ±0.005 μF (at 1 μF)
周波数レンジ	9.999 Hz〜999.9 Hz, 3レンジ, 基本確度: ±0.1% rdg. ±0.003 Hz (at 9.999 Hz)
温度 (K)	-40.0〜400.0°C, 確度: ±0.5% rdg. ±3.0°C +温度プローブ確度加算
その他機能	導通チェック, ダイオードチェック, AC/DC自動判別, DC電流・電圧の正負判定, 最大/最小/平均/波高値最大/波高値最小値の表示, ローパスフィルタ, 表示値ホールド, バックライト, オートパワーセーブ, ブザー音, ゼロアジャスト, ほか
防じん防水性	IP54 (保管時または絶縁導体の電流測定)
通信インタフェース	なし
電源	単4形アルカリ乾電池 (LR03) ×2, 連続使用時間: 40 h (バックライトOFF)
測定可能導体径	φ 34 mm
ジョー断面最小寸法	9.5 mm (寸法はジョーの先端から44 mmの範囲の値)
寸法・質量	65 W × 242 H × 35 D mm, 330 g
付属品	テストリードL9207-10 ×1, 携帯用ケースC0203 ×1,単4形アルカリ乾電池 (LR03) ×2, 取扱説明書 ×1
