ACクランプメータ CM3291
大口径で挟みやすい, 多種ブレーカーの隣接する配線が挟めます
大口径で挟みやすい
大口径でも狭いケーブルの隙間に入れやすい新設計で現場での測定作業を効率よくします。薄くて軽いポータブルサイズで数Aから2000Aまでの広い測定範囲をカバーします。
特長
- 交流専用、2000Aまで測定可能
(測定カテゴリ:CAT IV 300 V, CAT III 600 V)

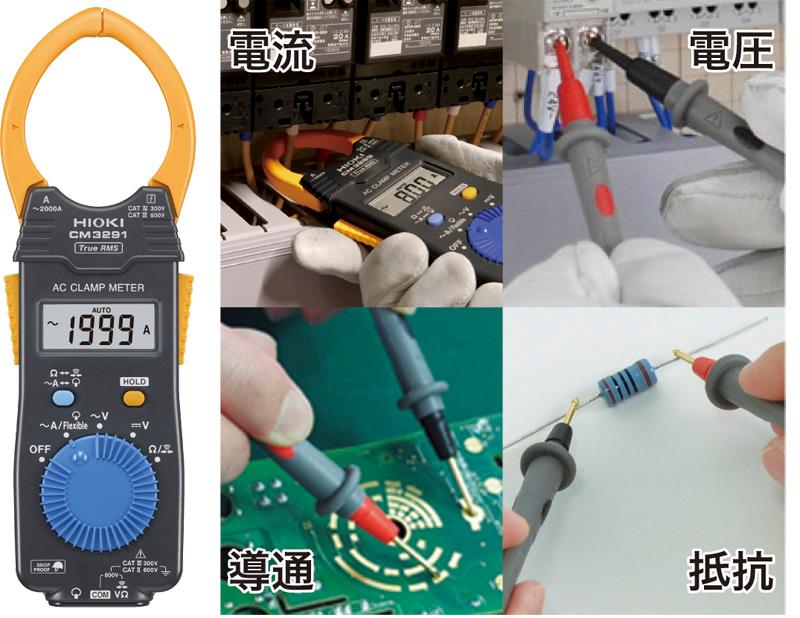

- 交流電圧の他、抵抗など多彩な測定機能
- 使用温度範囲:-25℃〜65℃
形名(発注コード)
CM3291 | 真の実効値型 | ¥16,600(税込 ¥18,260) |
---|

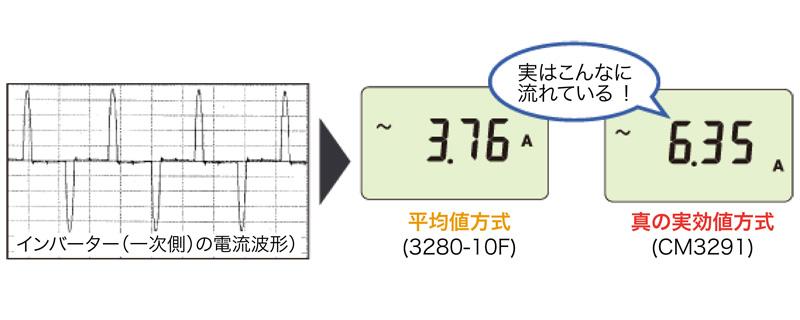

歪んだ波形も正確に測定できる真の実効値型(True RMS)
高調波成分を含んだ波形を実効値計算式に従って求め、表示します。
インバータ装置やスイッチング電源などの歪んだ波形を測定しても正しい表示値が得られます。
フレキセンサが使えるポケットクランプメーター
オプションのフレキシブルカレントセンサ*を利用すると、いままでクランプできなかったダブル配線や込み入った配線の電流測定が可能になります。
*ACフレキシブルカレントセンサCT6280(AC 4200 A, Φ130 mm)
電工の必需品 ポケットに入る薄型カードテスター + クランプメーター
カードテスターの機能・大きさにクランプメーターの機能が付きました。電流測定はもとより、電圧測定・導通チェック・抵抗測定を1台で可能に。電工の必需品です。

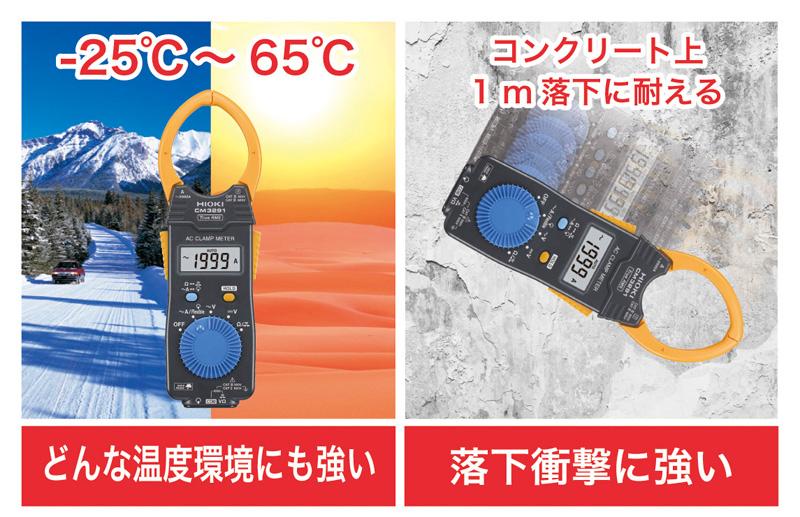

落下に強い、タフなポケットクランプメーター
薄く、小型ながら使用温度環境-25℃〜65℃、コンクリート上 1 mの落下耐久仕様。
タフな環境での使用にも対応します。
頑丈で軽いハードケースを付属
質量:200g
寸法:222W × 115H × 46D mm
付属品一式を収納できます。
基本仕様
交流電流レンジ | 42.00 A〜2000 A, 3レンジ (40〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±1.5% rdg. ±5 dgt. |
|||||
---|---|---|---|---|---|---|
直流電圧レンジ | 420.0 mV〜600 V, 5レンジ, 基本確度: ±1.0% rdg. ±3 dgt. (at 4.2 Vレンジ) | |||||
交流電圧レンジ | 4.200 V〜600 V, 4レンジ (45〜500 Hz, 真の実効値整流), 基本確度45 - 66 Hz : ±1.8% rdg. ±7 dgt. (at 4.2 Vレンジ) | |||||
クレストファクタ | 2500カウント以下は2.5, 4200カウントで1.5以下へ直線的に減少, ただしACA 2000Aレンジは1.5以下 | |||||
抵抗レンジ | 420.0 Ω〜42.00 MΩ, 6レンジ, 基本確度: ±2.0% rdg. ±4 dgt. (at 420 Ωレンジ) | |||||
その他機能 | 導通チェック (50 Ω ±40 Ω) 以下でブザー音, データホールド, オートパワーセーブ, ドロッププルーフ: コンクリート上1 mの落下に耐える | |||||
電源 | コイン形リチウム電池 (CR2032) ×1, 連続使用時間: 70 h | |||||
測定可能導体径 | φ 46 mm, ジョー寸法: 65 W × 13 D mm | |||||
寸法・質量 | 57 W × 198 H × 16 D mm, 103 g | |||||
付属品 | 携帯用ケース ×1, テストリードL9208 ×1, コイン形リチウム電池CR2032 (本体内蔵, モニター用) ×1, 取扱説明書 ×1, 使用上の注意 ×1 |
CT6280 基本仕様
測定可能導体径 | φ 130 mm (センサケーブル断面径 φ 5 mm, センサ先端キャップ径 φ 7 mm) | |||||
---|---|---|---|---|---|---|
AC Current | 419.9 A/ 4199 A, 2 レンジ(±3.0 % rdg. ±5 dgt.) | |||||
出力ケーブル長 | 800 mm |
標準付属品 (1)
標準付属品の携帯用ケースは、ハードケース(222W × 115H × 46D mm)

¥2,000(税込 ¥2,200)
70 cm
オプション (3)
L4933, L4934: L9208 のキャップを外した状態で装着

¥2,000(税込 ¥2,200)
DC 60 V, AC 30 V

¥2,000(税込 ¥2,200)
CAT III 300 V, CAT II 600 V
