ACクランプメータ CM4142 (Bluetooth® 無線技術搭載)

圧倒的な挟みやすさ, 狭いケーブル間へ入れやすい電流センサ

廃止

ACクランプメータ CM4141-50

概要
特長
仕様
オプション
ダウンロード

大口径でも隙間に入れやすい新設計センサ

最大AC2000A測定の大口径クランプセンサ（φ55mm）でありながら、狭いケーブルの隙間に入れやすい設計です。また、ケーブルが密集している場所では、ジョーをこじってケーブル間に入れることがあります。CM4142はこじりに強く、挟みやすさと頑丈さを兼ね備え、現場の作業をスピーディにします。
さらに、重さは同等クラスのクランプメータと比較すると100g以上軽い300gであり、長時間持って作業を行う時には、手への負担が大幅に軽減されます。

特長

断面最小寸法11mmの非常に細いセンサでケーブルの隙間に入れやすい設計
交流専用、2000Aまで測定可能
交流電圧の他、抵抗など多彩な測定機能
使用温度範囲：-25℃〜65℃
CM4142はBluetooth® 無線技術で、スマホやタブレットに測定値を送信、表示
CAT IV 600 V
CAT III 1000 V

形名（発注コード）

CM4142	Bluetooth(R) 無線技術搭載	廃止

タブレットorスマートフォン向けアプリ (Google PlayもしくはiOS向けApp)を使ってデータ回収ができます。 "HIOKI"で検索、"GENNECT Cross"をダウンロード!! ※Android, Google Play, Google Play ロゴはGoogle Inc. の登録商標または商標です。 ※iOS は, Cisco Technology, Inc.の米国およびその他の国における登録商標または商標です。 ※iPhone, iPad, iPad mini, iPad ProおよびiPod Touch は, 米国および他の国々で登録されたApple Inc.の商標です。 ※Apple および Apple ロゴは米国その他の国で登録された Apple Inc. の商標です。App Store は Apple Inc. のサービスマークです。 ※Microsoft, Windows, Windows vista, およびExcelは、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。 ※その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。 ※Bluetooth®およびロゴはBluetooth SIG, Inc. の登録商標であり日置電機株式会社はライセンスに基づき使用しています。 ※無線認証国はHIOKIホームページ内「製品情報/仕様」をご覧ください。

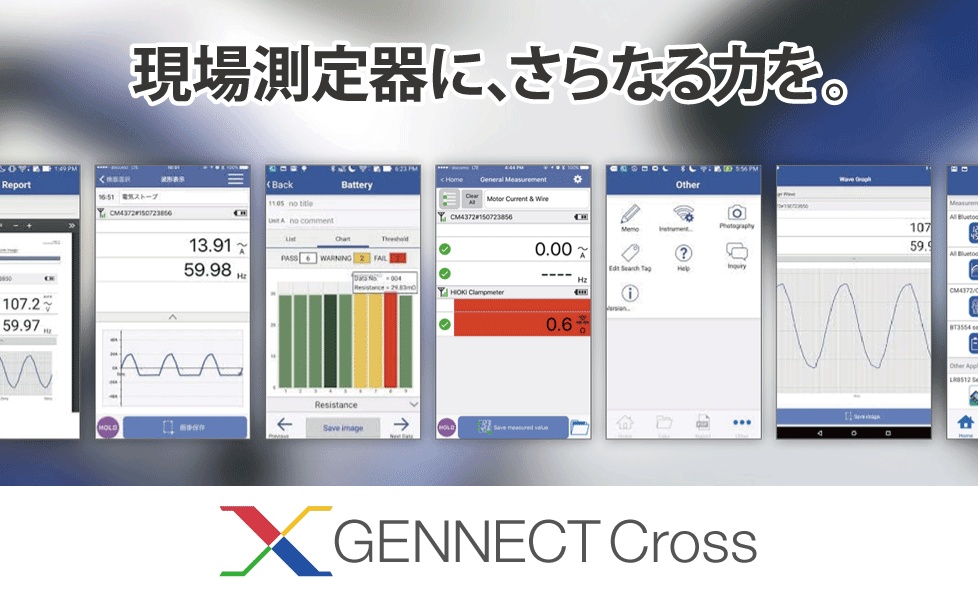

スマホアプリ　GENNECT Cross対応測定器

GENNECT CrossはiOSとAndroid用の無償アプリです。測定器がスマホやタブレットにBluetooth®通信で接続し、現場で役立つ新しい機能が満載されています。

スペシャルサイトでは、GENNECT Cross の機能、活用事例、技術情報など現場で役立つ情報を、深くお伝えしています。

GENNECT Cross スペシャルサイトはこちら

基本仕様

確度保証期間 1年

交流電流レンジ	60.00 A〜2000 A, 3レンジ (45〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±1.5% rdg. ±0.08 A
クレストファクタ	60.00 Aレンジ: 2.5 (50.00 A超えて60.00 A以下)〜2000 Aレンジ: 1.5 (2000 A以下)
直流電圧レンジ	600.0 mV〜1500 V ※1, 5レンジ, 基本確度: ±0.5% rdg. ±0.5 mV (at 600 mV)
交流電圧レンジ	6.000 V〜1000 V, 4レンジ (15〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±0.9% rdg. ±0.003 V (at 6V)
直流+交流電圧レンジ	6.000 V〜1000 V, 4レンジ, 基本確度DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (at 6V)
抵抗レンジ	600.0 Ω〜600.0 kΩ, 4レンジ, 基本確度: ±0.7% rdg. ±0.5 Ω (at 600 Ω)
静電容量レンジ	1.000 μF〜1000 μF, 4レンジ, 基本確度: ±1.9% rdg. ±0.005 μF (at 1 μF)
周波数レンジ	電圧: 9.999 Hz〜999.9 Hz 3レンジ, 電流: 99.99 Hz, 999.9 Hz 2レンジ, 基本確度: ±0.1% rdg. ±0.01 Hz (at 99.99 Hz)
温度 (K)	-40.0〜400.0 ˚C, 確度: ±0.5% rdg. ±3.0 ˚C +温度プローブ確度加算
その他機能	導通チェック, ダイオードチェック, AC/DC自動判別(電圧のみ), 最大/最小/平均/波高値最大/波高値最小値の表示, ローパスフィルタ, 表示値ホールド, バックライト, オートパワーセーブ, ブザー音, ゼロアジャスト, 他
防じん防水性	IP20 (完全に乾いた状態での電圧または危険な活電導体の電流測定) IP50 (完全に乾いた状態での抵抗または絶縁導体の電流の測定または保管時) ただし本体手持ち部のみ非測定状態でIP54相当の防じん・防水設計
通信インタフェース	Bluetooth®4.0LE, iOS, Android™搭載スマートフォン/タブレット GENNECT Cross (無償ダウンロードアプリ): 測定値や波形の表示, 簡易ロギング機能, 波形モニタ機能, ホールドセーブ機能
電源	単4形アルカリ乾電池 (LR03) ×2, 連続使用時間: 48 h (バックライトOFF, Bluetooth® OFF), 24 h (バックライトOFF, Bluetooth® ON)
測定可能導体径	φ 55 mm, ジョー寸法: 82 W × 11 D mm (D寸法はジョーの先端から44mmの範囲値)
ジョー断面	最小寸法11 mm (ジョーの先端から44mmの範囲値)
寸法・質量	65 W × 247 H × 35 D mm, 300 g
付属品	テストリードL9207-10 ×1, 携帯用ケースC0203 ×1, 単4形アルカリ乾電池 (LR03) ×2, 取扱説明書 ×1, 使用上の注意 ×1, 電波使用上の注意 ×1 (CM4142のみ)

*1: DC1000Vを超える電圧の測定は、以下の2つの条件を満たす測定対象にのみ、ご使用いただけます。
1. 電力系統から切り離されている
2. 大地から絶縁されている

無線使用可能国（CM4142）

更新：2021/10/8

無線使用可能な国と地域	Austria, Bangladesh, Belgium, Bulgaria, Canada, Chile, Colombia, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Georgia, Germany, Greece, Hong Kong, Hungary, Iceland, Ireland, Israel, Italy, Japan, Kenya, Korea, Latvia, Liechtenstein, Lithuania, Luxembourg, Macao, Malta, Myanmar, Netherlands, Norway, Peru, Poland, Portugal, Romania, Singapore, Slovakia, Slovenia, Spain, Sweden, Switzerland, Turkey, United Kingdom, United States, Viet Nam
注意事項	電波の利用にはそれぞれの国や地域の法律または規制に基づいた許認可が必要です。認可された国と地域以外で使用した場合は、違反となり罰せられるおそれがあります。
