ACクランプメータ CM3289
薄くて強いクランプメータ, さらに狭い配線もサクッとクランプ
ACクランプメーターCM3289紹介動画
大好評のACクランプメーター3280-20Fがモデルチェンジ!
センサ部がスリムになり、さらに狭い配線もサクッとクランプできるようになりました。
CAT IV 300 V (電流), CAT III 600 V (電流)
CAT III 300 V (電圧)
特長
- センサ部をスリムにリニューアル!新形状で挟みやすさ抜群
- 使用温度範囲 -25℃〜65℃
- 高調波成分まで含めて指示する真の実効値型
- CT6280を接続することで太い配線やダブル配線、4199 Aの大電流測定に対応
形名(発注コード)
| CM3289 | 真の実効値型 | ¥15,400(税込 ¥16,940) |
|---|

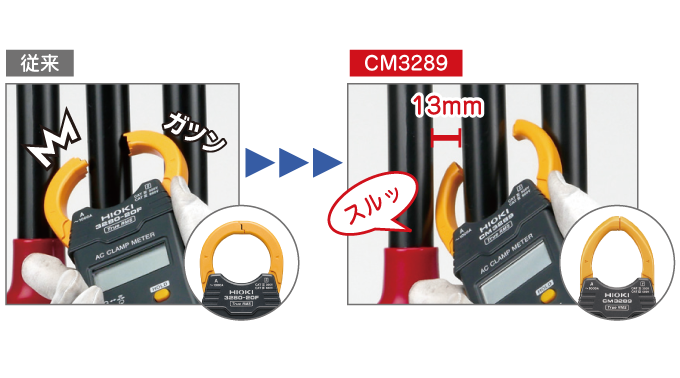

さらに狭い配線もサクッとクランプ
センサ部をスリムにリニューアル!
新形状で挟みやすさ抜群です。

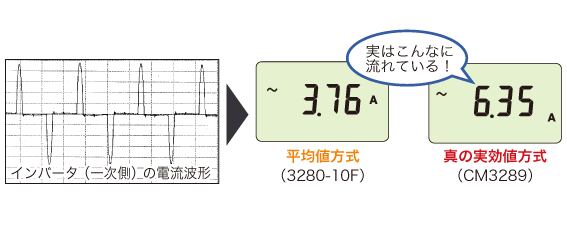

歪んだ波形も正確に測定できる真の実効値型(True RMS)
高調波成分を含んだ波形を実効値計算式に従って求め、表示します。
インバータ装置やスイッチング電源などの歪んだ波形を測定しても正しい表示値が得られます。
フレキセンサが使えるポケットクランプメーター
オプションのフレキシブルカレントセンサ*を利用すると、いままでクランプできなかったダブル配線や込み入った配線の電流測定が可能になります。
*ACフレキシブルカレントセンサCT6280(AC 4200 A, Φ130 mm)

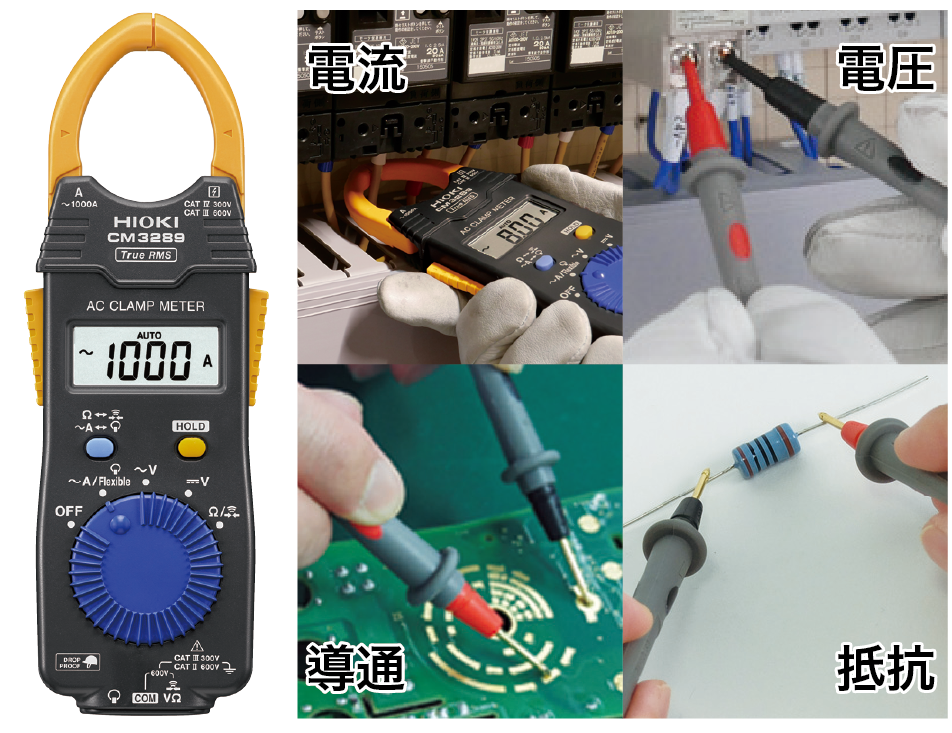

電工の必需品 ポケットに入る薄型カードテスター + クランプメーター
カードテスターの機能・大きさにクランプメーターの機能が付きました。電流測定はもとより、電圧測定・導通チェック・抵抗測定を1台で可能に。電工の必需品です。

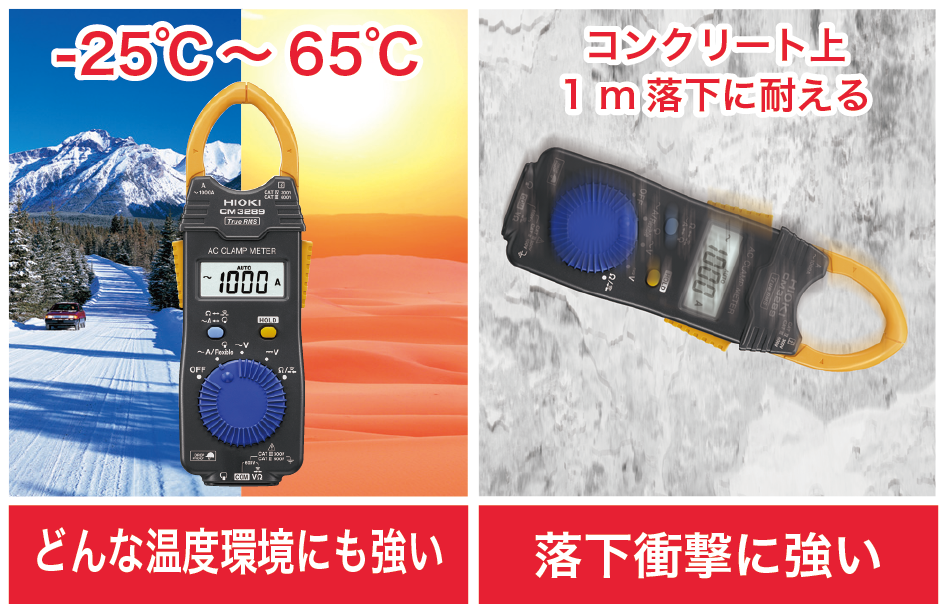

落下に強い、タフなポケットクランプメーター
薄く、小型ながら使用温度環境-25 -〜65℃、コンクリート上 1mの落下耐久仕様。
タフな環境での使用にも対応します。
基本仕様
| 交流電流レンジ | 42.00〜1000 A, 3レンジ (40 Hz〜1 kHz, 真の実効値整流), 基本確度: ±1.5 % rdg. ±5 dgt. |
|||||
|---|---|---|---|---|---|---|
| 直流電圧レンジ | 420.0 m〜600 V, 5レンジ, 基本確度: ±1.0% rdg. ±3 dgt. | |||||
| 交流電圧レンジ | 4.200〜600 V, 4レンジ (45〜500 Hz, 真の実効値整流), 基本確度: ±1.8 % rdg. ±7 dgt. |
|||||
| クレストファクタ | 2500カウント以下は2.5 (4200カウントで1.5以下へ直線的に減少) | |||||
| 抵抗レンジ | 420.0 Ω〜42.00 MΩ, 6 レンジ, 基本確度: ±2% rdg. ±4 dgt. | |||||
| その他機能 | 導通 (50 Ω ±40 Ω) 以下でブザー音, データホールド, オートパワーセーブ, ドロッププルーフ: コンクリート上1 mの落下に耐える | |||||
| 表示 | LCD, max. 4199 dgt., 表示更新レート 400 ms | |||||
| 電源 | コイン形リチウム電池 (CR2032) ×1, 連続使用時間: 70 h | |||||
| 測定可能導体径 | φ 33 mm 以下 | |||||
| 寸法・質量 | 57W × 181H × 16D mm, 100 g | |||||
| 付属品 | 携帯用ケース9398 ×1, テストリードL9208 ×1, コイン型リチウム電池CR2032 ×1, 取扱説明書 ×1 | |||||
CT6280基本仕様
| 測定可能導体径 | φ 130 mm (ケーブル断面径 5 mm, 先端キャップ径 7 mm) | |||||
|---|---|---|---|---|---|---|
| 交流電流 | 419.9 A/ 4199 A (±3.0% rdg. ±5 dgt.) | |||||
| 出力ケーブル長 | 800 mm | |||||
標準付属品 (2)
¥2,000(税込 ¥2,200)
70 cm
¥1,400(税込 ¥1,540)
オプション (5)
C0205はCT6280, 3280-90F, 3280-70Fに標準付属, L4933/34はL9208先端に装着可
¥1,600(税込 ¥1,760)
ソフトケース
¥2,000(税込 ¥2,200)
DC 60 V, AC 30 V
¥2,000(税込 ¥2,200)
CAT III 300 V, CAT II 600 V
¥600(税込 ¥660)
テストリードの片方を背面に固定
