MEDIDOR DE RESISTÊNCIA RM3544
Ampla faixa de medidores de resistência CC de 30 mΩ a 3 MΩ com correção de temperatura para testes de alta velocidade em linhas de produção
-
-
RM3544-01
-
RM3544-01
-
Os medidores de resistência Hioki DC medem uma ampla faixa de valores de resistência com um alto nível de precisão. O RM3544 é um testador de resistência fácil de usar adequado para uso em linhas de produção manuais ou automatizadas para medir a resistência do enrolamento de motores e transformadores, bem como a resistência de contato de relés de potência, interruptores e conectores.
Como usar medidores de baixa resistência Hioki para medir a resistência da bobina
A resistência dos fios de cobre muda com base na temperatura. Para resolver esse problema, o Medidor de Resistência Hioki RM3544 mede temperatura e resistência ao mesmo tempo e apresenta a resistência real com sua função de compensação de temperatura. Com uma faixa de medição extremamente ampla de 0,001mΩ a 3,5MΩ, o RM3544 oferece recursos mais do que suficientes para medir solenóides, bobinas de estrangulamento, transformadores, motores e muitos outros componentes de bobina.
Características principais
- 0,02% de precisão básica, 1 μΩ máx. resolução, 300 mA máx. corrente mensurável
- Meça de 0,000 mΩ (corrente de teste 300 mA) a 3,5 MΩ
- Sonda para uso de jack de proteção e corrente de medição aumentada produzem um instrumento que é mais resistente ao ruído
- O ANEXO DE COMPARADOR DE LED opcional e os tons de julgamento de alto volume se combinam para garantir que os julgamentos de APROVAÇÃO/FALHA sejam comunicados de forma confiável no ambiente barulhento da área de produção
- A interface EXT I/O com suporte NPN/PNP pode acomodar uma variedade de linhas de produção automatizadas (modelo -01)
Nº do modelo (Código do pedido)
RM3544 | Sem interfaces |
---|---|
RM3544-01 | E/S EXT integrada, RS-232C, USB |
Como usar os medidores de baixa resistência Hioki: a função do comparador
O Hioki RM3544 oferece a capacidade de comparar o valor medido com os limites superior e inferior definidos pelo usuário e, em seguida, exibe e emite a decisão comparativa.
Além de notificar o usuário dos resultados usando o LED integrado e tons de áudio, a decisão também pode ser emitida através dos terminais de entrada/saída externos para controles de relé e sistemas PLC, tornando o instrumento ideal para linhas de produção e inspeção.
Especificações básicas
Faixa de resistência | 30 mΩ (exibição máx. de 35.000 mΩ, resolução de 1 µΩ) a 3 MΩ (exibição máx. de 3.5000 MΩ, resolução de 100 Ω), 9 etapas Precisão da medição: ±0,020 % rdg. ±0,007% fs |
|||||
---|---|---|---|---|---|---|
Corrente de teste | [na faixa de 30 mΩ] 300 mA DC a [na faixa de 3 MΩ] 500 nA DC | |||||
Tensão de terminal aberto | 5,5 V CC máx. | |||||
Medição de temperatura | -10,0 °C a 99,9 °C, precisão: ±0,5 °C (precisão combinada do sensor de temperatura Z2001 e RM3544) | |||||
Velocidade de medição | RÁPIDO (50Hz: 21ms, 60Hz: 18ms) / MED (101ms) / LENTO (401ms) | |||||
Taxa de atualização de exibição | N / D | |||||
Funções | Correção de temperatura, comparador (ABS/REF%), bloqueio de teclas (OFF, bloqueio de menu, todos os bloqueios), função de seleção de contagem de dígitos de exibição (5 dígitos/4 dígitos), configurações automáticas de frequência de alimentação (AUTO/50Hz/60Hz), dimensionamento, configuração de som de julgamento, retenção automática, média, armazenamento do painel/carga do painel | |||||
Armazenamento de memória | N / D | |||||
Comunicação interfaces |
[Somente RM3544-01] Selecione entre RS-232C, Impressora (RS-232C) ou USB Função remota, função de monitor de comunicação, função de saída de dados |
|||||
Fonte de energia | 100 a 240 V AC, 50/60 Hz, Consumo de energia nominal: 15 VA | |||||
Dimensões e massa | 215 mm (8,46 pol) L × 80 mm (3,15 pol) A × 166 mm (6,54 pol) D [RM3544] 0,9 kg (31,7 onças), [RM3544-01] 1,0 kg (35,3 onças) |
|||||
Acessórios incluídos | [RM3544] Cabo de alimentação ×1, cabo tipo clipe L2101 ×1, manual de instruções ×1, fusível sobressalente ×1 [RM3544-01] Cabo de alimentação ×1, cabo tipo clipe L2101 ×1, macho EXT. Conector de E/S ×1, Manual de instruções ×1, Disco de aplicação ×1, Cabo USB (tipo A para B) ×1, Fusível sobressalente ×1 |
Measurement Leads / Input scanner (6)

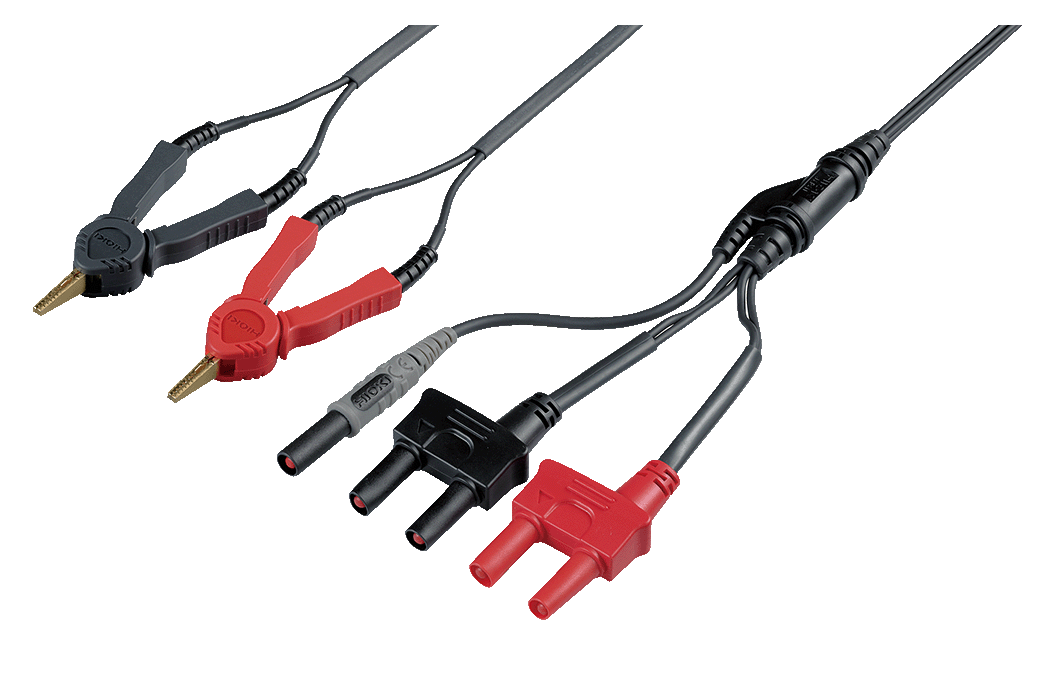

*O L2101 é fornecido com a série RM3544
Sobre o comprimento do chumbo
A: Da junção à sonda, B: Comprimento da sonda, L: Comprimento total
Observação: Para L2101 a L2104, o comprimento “A” pode ser estendido em aproximadamente 1,1 m (3,61 pés) cortando o tubo de ligação.
![](/sites/default/files/image/2021-05/client_upload_11_1444715105567_1.png)
A: 250 mm (9,84 pol), B: 84 mm (3,31 pol), L: 1,5 m (4,92 pés), 60 V DC
![](/system/files/image/2021-07/E_index_160px_160px.png)

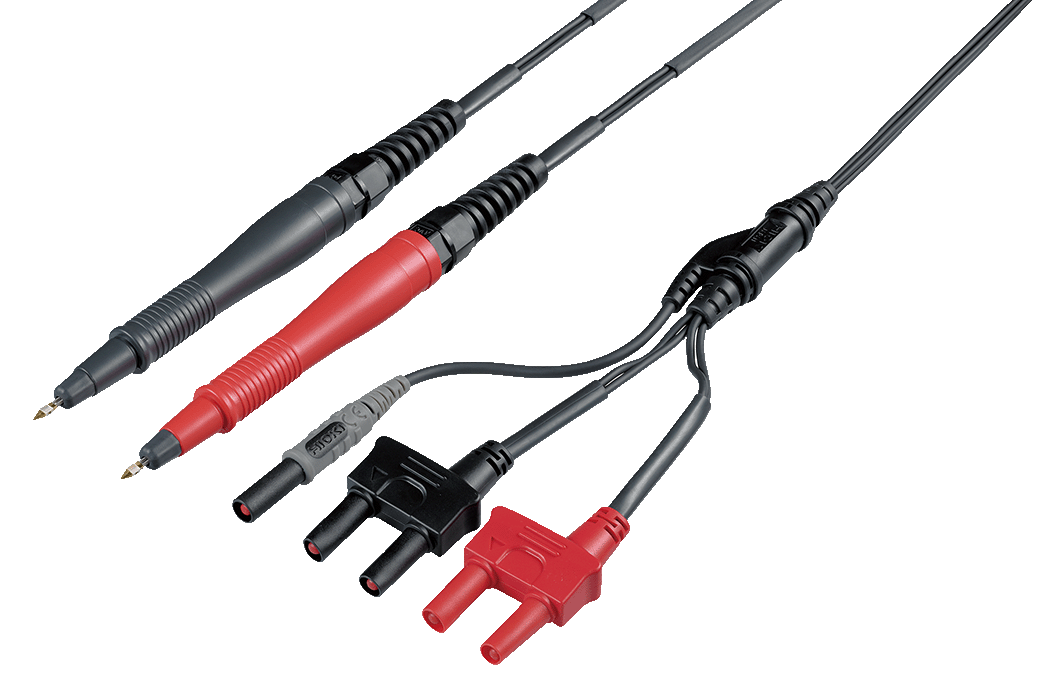

A: 250 mm (9,84 pol.), B: 178 mm (7,01 pol.), L: 1,5 m (4,92 pés), 60 V CC
![](/system/files/image/2021-07/E_index_160px_160px_0.png)

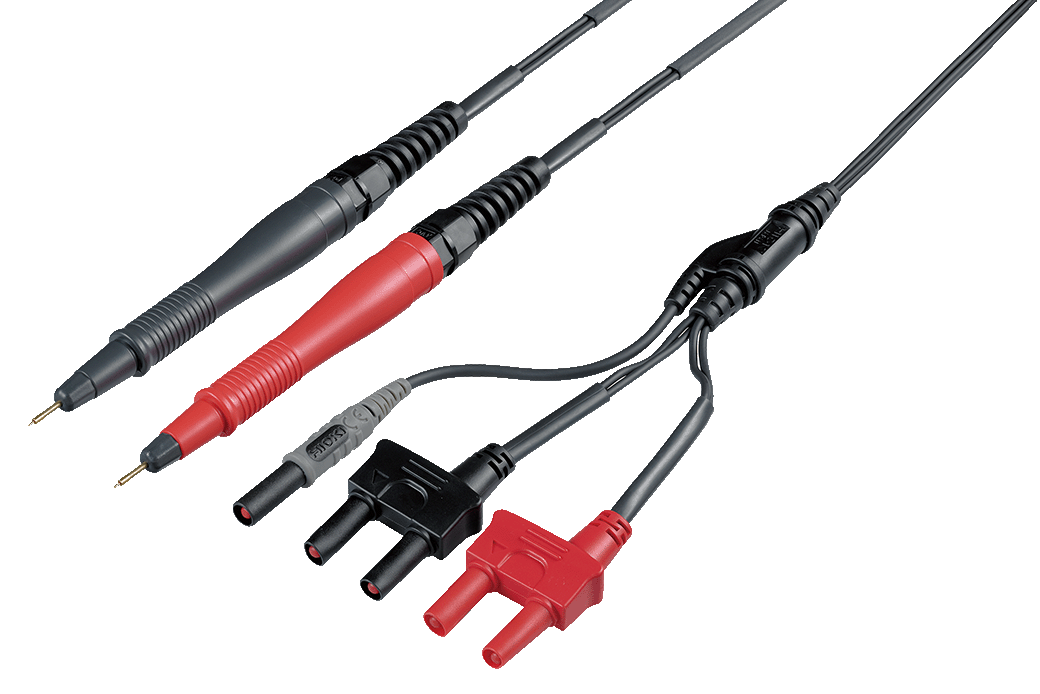

A: 250 mm (9,84 pol), B: 176 mm (6,93 pol), L: 1,5 m (4,92 pés), 60 V DC
![](/sites/default/files/image/2021-05/client_upload_11_1444714598936_1.png)
A: 280 mm (11,02 pol.), B: 149 mm (5,87 pol.), L: 1,5 m (4,92 pés), 60 V CC
![](/sites/default/files/image/2021-05/client_upload_11_1444713581278_1.png)
2 m (6,56 pés) de comprimento
![](/sites/default/files/image/2021-05/client_upload_11_1444714735293_1.png)
1,75 m (5,74 pés) de comprimento
PC Communication (1)
*Para o RM3544-01
![](/sites/default/files/image/2021-05/client_upload_11_1476875341624_1.png)
9 pinos - 9 pinos, cruz, 1,8 m (5,91 pés) de comprimento
