絶縁抵抗計 IR4054

パッと判定一目でわかる！コンパレータ機能搭載の高速タイプ

廃止

概要
特長
仕様
オプション
ダウンロード
アプリケーション

特長

測定データをBluetooth® 無線技術を使ってスマートフォンやタブレットに送信 (IR4054)
JIS認証の5レンジ絶縁抵抗計
パッと判定、一目で確認！コンパレータ機能を搭載（比較判定機能）
安定した表示と高速測定、コンパレータ判定結果応答時間0.3秒
暗い現場での作業効率をアップする、高輝度白色LED照明
200mAによる導通チェック機能
ACの他、電気自動車等に役立つDC電圧測定機能
CAT III 600 V

形名（発注コード）

IR4054-11	Bluetooth(R) 無線技術搭載	廃止

※Android, Google Play, Google Play ロゴはGoogle Inc. の登録商標または商標です。
※iOS は, Cisco Technology, Inc.の米国およびその他の国における登録商標または商標です。
※iPhone, iPad, iPad mini, iPad ProおよびiPod Touch は, 米国および他の国々で登録されたApple Inc.の商標です。
※Apple および Apple ロゴは米国その他の国で登録された Apple Inc. の商標です。App Store は Apple Inc. のサービスマークです。
※Microsoft, Windows, Windows vista, およびExcelは、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。
※その他、会社名、製品名等の固有名詞は各社の商標または登録商標です。
※Bluetooth®およびロゴはBluetooth SIG, Inc. の登録商標であり日置電機株式会社はライセンスに基づき使用しています。
※無線認証国は「仕様」をご覧ください。

タブレットorスマートフォン向けアプリ (Google PlayもしくはiOS向けApp)を使ってデータ回収ができます。（IR4054-11のみ）
"HIOKI"で検索、"GENNECT Cross"をダウンロード!!

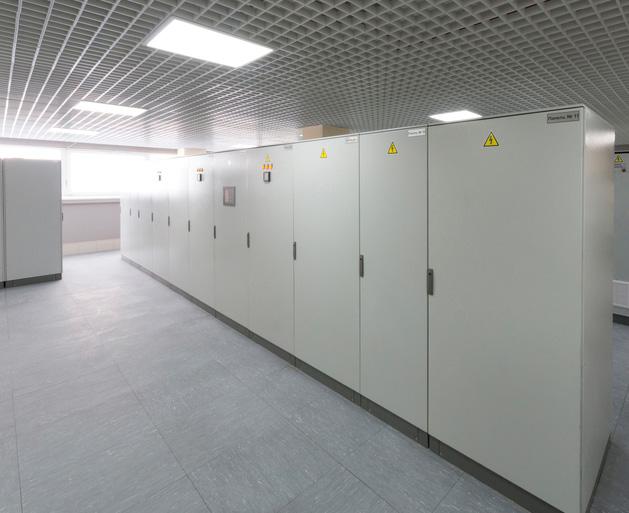

デジタル絶縁抵抗計の基本的な使い方

配電盤の絶縁抵抗測定の流れに沿って、レンジの選び方や絶縁抵抗計の使い方を説明します。

※使用している絶縁抵抗計はIR4052

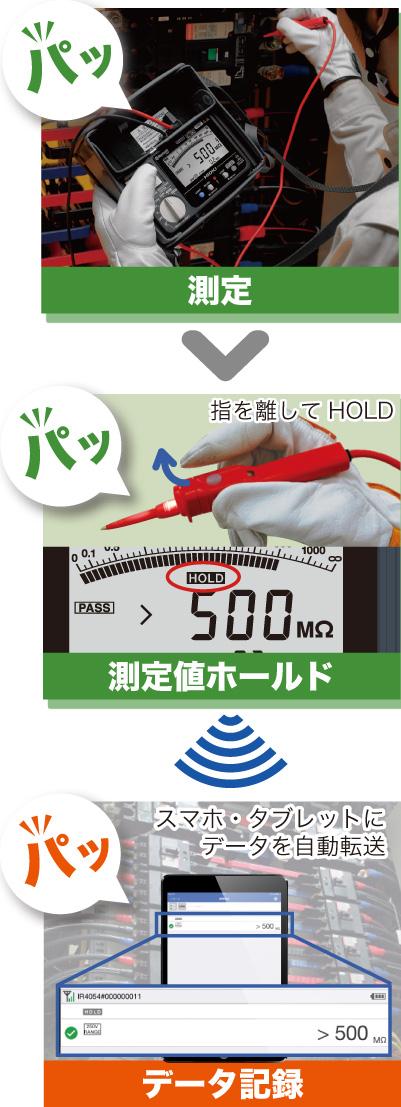

高速表示と無線記録でパパッと検査完了

測定値表示が速く、リードを当てるとすぐに判定するため、
パッパッと導通チェックのように次々と測定が出来ます。

測定値をホールドしたデータはBluetooth（R）無線技術で
スマートフォンやタブレットにすぐに転送されます。

ホールドするだけでデータが記録できるので、
手書き記録やパソコンへの転記作業が不要です。

※スマートフォン、タブレットを使用する際はGENNECT Cross（ジェネクトクロス）が必要です

スマホアプリ　GENNECT Cross対応測定器

GENNECT CrossはiOSとAndroid用の無償アプリです。測定器がスマホやタブレットにBluetooth®通信で接続し、現場で役立つ新しい機能が満載されています。

スペシャルサイトでは、GENNECT Cross の機能、活用事例、技術情報など現場で役立つ情報を、深くお伝えしています。

GENNECT Cross スペシャルサイトはこちら

比較判定機能を使えば測定結果を良否判定

基準値を設定すると基準値以上をPASS（良）、
基準値未満をFAIL（否）と判定します。

FAIL（否）判定の場合、「ピー」という連続音と
表示画面の赤色点灯でお知らせします。

その為、良否の結果を一目で確認できます。

スイッチ付きリードも、判定に応じて色が変わるため
手元でも結果の確認ができます。

※画像はIR4052

リードで測定の開始と停止をリモート操作

スイッチ付きリードを使用すれば、リードで測定の開始と停止が可能です。
手元を照らすライトも付いているので、暗所での作業に便利です。

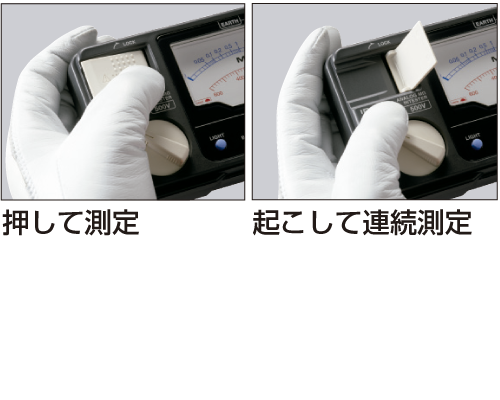

操作性抜群の測定スイッチ

親指だけで操作が可能です。
スイッチを押して単発測定、スイッチを起こせば連続での測定が可能です。

※画像はアナログ式絶縁抵抗計

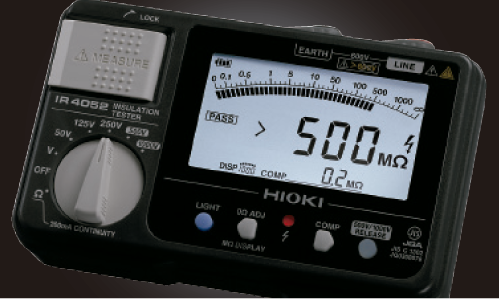

表示部にバックライト搭載、暗所で読取りやすい

※画像はIR4052

現場で安心の頑丈設計

コンクリート上１mからの落下に耐えるドロッププルーフ設計で
現場での使用にも安心です。

200mA接地線導通チェック機能

道路運送車両の保安基準に沿ったＥＶ、ＨEＶの間接接触保護試験や、
建築電気設備に関するJIS C 60364の保護導体の抵抗測定ができます

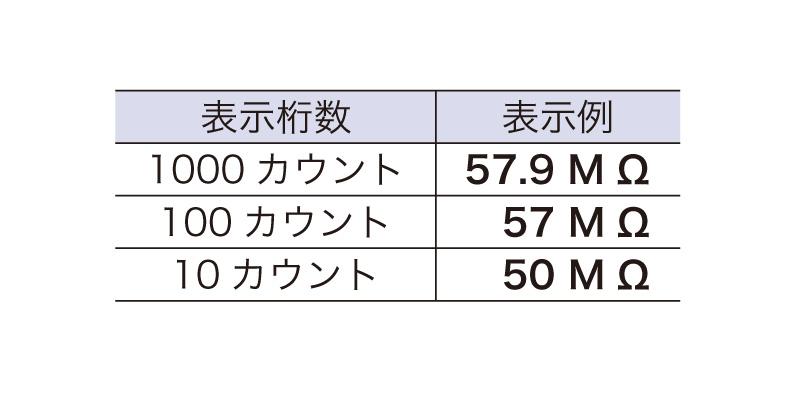

桁数の切替

絶縁物の絶縁抵抗値はそれ自体が不安定なものです。

表示値の下位の桁のふらつきが気になる場合に、
表示桁数の切替を行うことで作業効率を上げることができます。

基本仕様

確度保証期間 1年

定格測定電圧	DC 50 V	DC 125 V	DC 250 V	DC 500 V	DC 1000 V
有効最大表示値	100 MΩ	250 MΩ	500 MΩ	2000 MΩ	4000 MΩ
確度第一有効測定範囲MΩ	±4% rdg. 0.200〜10.00	±4% rdg. 0.200〜25.0	±4% rdg. 0.200〜50.0	±4% rdg. 0.200〜500	±4% rdg. 0.200〜1000
定格測定電圧を維持できる下限抵抗	0.05 MΩ	0.125 MΩ	0.25 MΩ	0.5 MΩ	1 MΩ
過負荷保護	AC 600 V (10s)				AC 660 V (10s)
直流電圧レンジ	4.2V (0.001V分解能)〜600V (1V分解能), 4レンジ, 確度: ±1.3％rdg. ±4 dgt., 入力抵抗100 kΩ以上
交流電圧レンジ	420V (0.1V分解能)/600V (1V分解能), 2レンジ, 50/60 Hz, 確度: ±2.3％rdg. ±8 dgt., 入力抵抗100 kΩ以上, 平均値整流実効値指示
低抵抗レンジ	接地線導通チェック用, 10 Ω (0.01 Ω分解能)〜1000 Ω (1 Ω分解能), 3レンジ, 基本確度: ±3％rdg. ±2 dgt., 測定電流: 200mA以上 (6 Ω以下のとき)
表示	半透過型FSTN液晶, バックライト, バーグラフ
応答時間	コンパレータ判定結果応答時間: 約0.3秒 ※当社規定の条件にて
機能	絶縁抵抗の桁数切替, 1分値の表示, 活線警告, 自動放電, 交流/直流自動判別, コンパレータ, ドロッププルーフ, オートパワーセーブ
適合規格	JIS C1302: 2018
通信インタフェース (IR4054のみ)	Bluetooth® 4.0 LE, iOS端末またはAndroid端末に測定値表示
電源	単3形アルカリ乾電池(LR6) ×4, 連続使用時間: 20 h (当社規定の条件にて), 10 h (Bluetooth® ON )
寸法・質量	152 W × 92 H × 40 Dmm, 440 g (電池含む, テストリード含まず)
付属品	スイッチ付きリードセットL9788-11 ×1 , 携帯用ケースC0100 ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4
