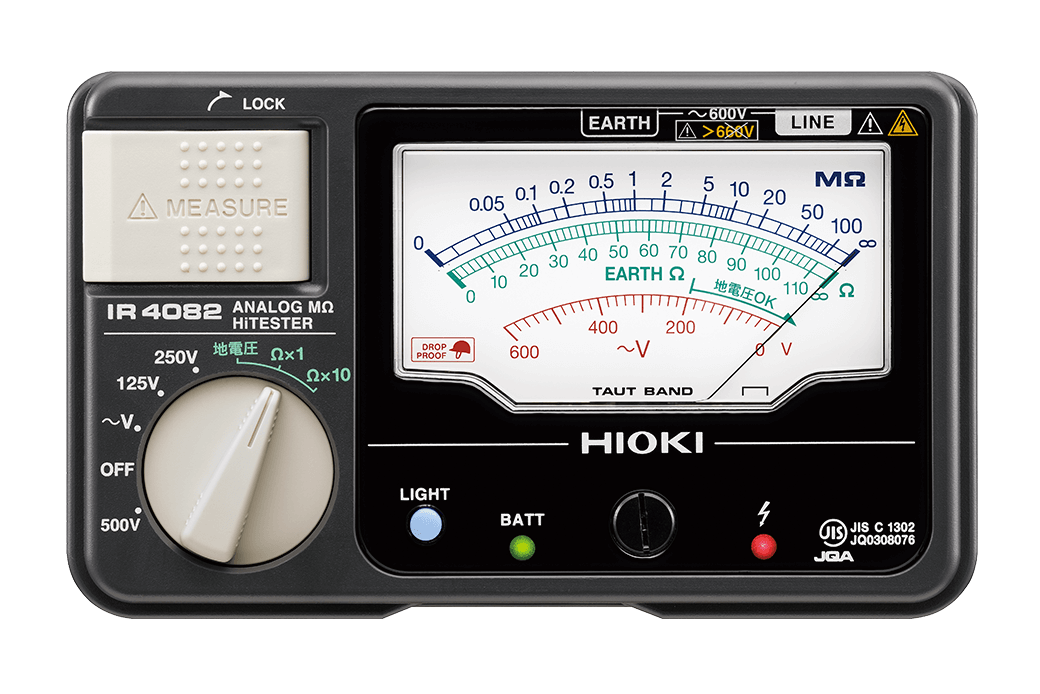

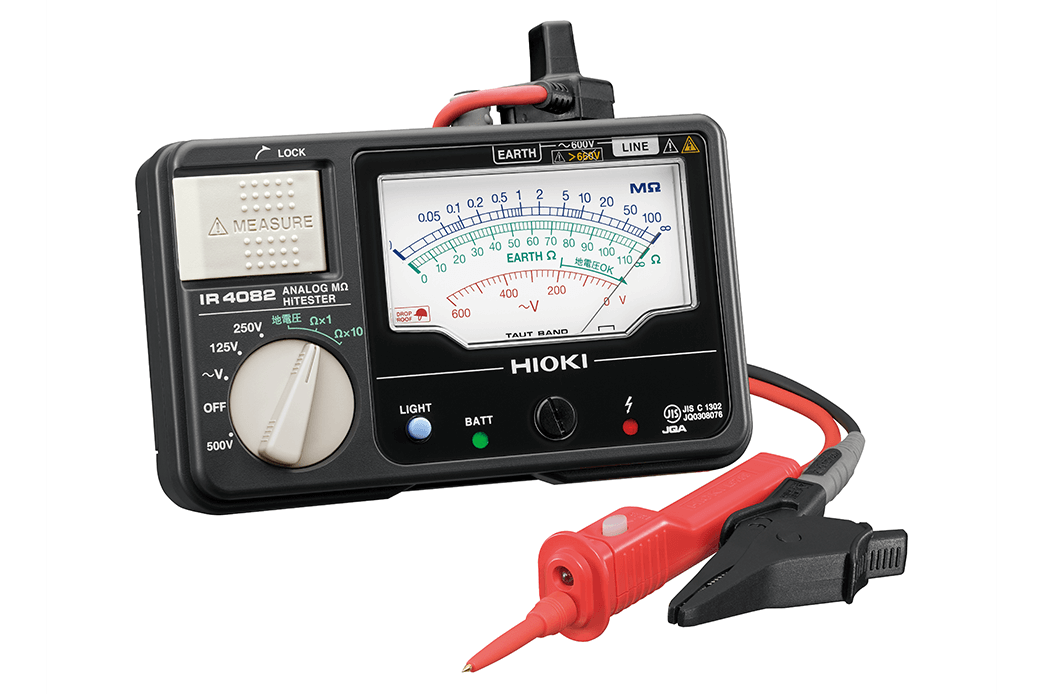

アナログメグオームハイテスタ IR4082

絶縁抵抗計+接地抵抗計

特長

  • 接地抵抗計 （2極法簡易測定）と3レンジ絶縁抵抗計が一体化
  • 見やすいすっきりスケール
  • コンクリート上1mからの落下に耐える、耐衝撃設計
  • 薄暗い場所での作業をサポート、光るスケールとプローブ先端部を照らすLEDライト
  • JIS認証
  • CAT III 600 V

形名（発注コード）

IR4082-11 スイッチ付きリードセットL9788-11付属 ¥66,000（税込 ¥72,600）

基本仕様

■接地抵抗測定部（2極法）
確度保証期間 1年
測定レンジ × 1 × 10
測定範囲 2〜110 Ω 20〜1100 Ω
許容差 ±3 Ω ±30 Ω
測定電流 2.36 mArms, 575 Hz, 開放回路電圧: 38 Vpk以下

■絶縁抵抗測定部
定格測定電圧 DC 125 V DC 250 V DC 500 V
有効最大表示値 100 MΩ 100 MΩ 100 MΩ
確度
第一有効測定範囲		 表示値の ±5 %
0.1 MΩ〜50 MΩ		 表示値の ±5 %
0.1 MΩ〜50 MΩ		 表示値の ±5 %
0.1 MΩ〜50 MΩ
定格測定電圧を維持できる抵抗 0.125 MΩ 0.25 MΩ 0.5 MΩ
過負荷保護 AC 600 V (絶縁抵抗レンジは10 s)
交流電圧計 0〜600V, 50/60Hz, 最大表示値の ±5%, 入力抵抗500kΩ以上, 平均値整流実効値指示
機能 光るスケール, ドロッププルーフ, 電池電圧チェック, 活線警告, 放電機能, オートパワーセーブ, 電池過放電防止機能
適合規格 JIS C1302: 2018
電源 単3形アルカリ乾電池(LR6) × 4,
連続使用時間: 15h (500Vレンジにて測定端子間を開放して測定時)
測定可能回数: 1000回 (5秒ON/25秒OFFとして定格測定電圧を維持できる下限測定抵抗値を測定したとき)
寸法・質量 152W × 92H × 40D mm, 420 g (電池含む, テストリード含まず)
付属品 スイッチ付きリードセット L9788-11 ×1, 携帯用ケース C0108 ×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4

標準付属品 (2)

※L9788-11はスイッチ付き、IR40xx-11に標準付属
※L9788-11専用オプション

携帯用ケース C0108

¥5,000（税込 ¥5,500）

スイッチ付きリードセット L9788-11

¥8,000（税込 ¥8,800）
ライン側スイッチ付きL9788-10/ アース側リード/ ワニ口クリップとのセット, 1.2 m

L9788オプション (3)

※L9787はスイッチなし、IR40xx-10に標準付属
※L9787専用オプション

スイッチ付きリード L9788-10

¥6,000（税込 ¥6,600）
LEDライト付, (本体に判定機能がある場合のみ動作)コンパレータ表示器, 1.2 m

先ピン L9788-90

¥1,400（税込 ¥1,540）
L9788/L9788-10先端交換用, ピン長35mm/φ 3.2mm

ブレーカピン L9788-92

¥1,400（税込 ¥1,540）
ブレーカ端子チェック用, L9788-10先端に装着, 65mm/ φ 2.6mm

L9787オプション (3)

※携帯用ケースは標準付属品

テストリード L9787

¥2,600（税込 ¥2,860）
ワニ口クリップセット, 1.2 m

ブレーカピン L9787-91

¥1,200（税込 ¥1,320）
ブレーカ端子チェック用, L9787先端に装着, 48 mm/ φ 2.6 mm

マグネットアダプタ 9804-02

¥3,700（税込 ¥4,070）
測定コード先端に装着, 黒1個, φ11 mm
