AC/DCクランプメータ CM4373-50

高安全性+高機能DMM搭載 交流・直流クランプメーター 2000 A

CM4371-50_CM4373-50 製品紹介動画

電流、電圧、抵抗測定のほか、太陽光発電システムなど1000Vを超える場合、直流高電圧プローブを接続すればDC2000Vまで測定可能です。過酷な現場でも使用できる測定器を目指し、IP54の防塵・防水性能(電流センサ部はIP50)、使用温度範囲-25°〜+65°、電流センサ部の開閉回数3万回保証など数々の試験をクリアしています。さらに、測定値が安定すると自動で表示をホールドする「オートホールド機能」、AC/DC自動判別など電流測定をより便利にしています。

特長

  • CAT IV 600 V, CAT III 1000 V
    P2010使用時: CAT IV 1000 V, CAT III 2000 V
  • ソーラーパネルの開放電圧点検にDC2000V (※1) まで測定可能
  • 突入電流(INRUSH)の実効値と波形ピークを同時表示
  • 測定データを無線でExcel® 帳票に直接転送入力 (※2)
  • ワイヤレス化に対応! スマホやタブレットに測定値を転送 (※2)
  • GENNECT Crossで1次~30次までの高調波解析ができる (※2)
  • 交流/直流を自動で判別
  • *1:オプションのP2010が必要です。本体ではDC1000 Vまでの測定が可能です。
  • *2:ワイヤレスアダプタ Z3210 装着時

形名(発注コード)

CM4373-50 ワイヤレスアダプタ Z3210 付属なし ¥44,000(税込 ¥48,400)
CM4373-90 ワイヤレスアダプタ Z3210 付属あり ¥50,600(税込 ¥55,660)
CM4373-91 廃止予定、直流高電圧プローブP2000のセット 廃止
CM4373-92 廃止予定、直流高電圧プローブP2000+ワイヤレスアダプタZ3210のセット ¥56,000(税込 ¥61,600)
CM4373-93 直流高電圧プローブ P2010 + ワイヤレスアダプタ Z3210 のセット ¥61,000(税込 ¥67,100)
  • Google Play で手に入れよう
  • Download on the App Store

高電圧化する太陽光発電設備の点検を安全に

DC HIGH V PROBE モード

- CAT Ⅲ 2000 Vまでの高電圧測定に対応。
- 直流高電圧プローブ P2010をHIOKIのクランプメータと組み合わせるだけで、系統を遮断せずにメガソーラーなどの太陽光発電設備を安全に測定できます。

P2010の詳細はこちら

無線通信機能でさらに便利に

ワイヤレス化に対応

ワイヤレスアダプタ Z3210(オプション)に対応。
スマホやタブレットに測定値を転送し、現場写真や図面などを用いたレポートが素早く作成できます。

Z3210の詳細はこちら

作業効率アップ!デジタル管理で測定作業を省力化(Excel®直接入力機能)(*1)

Excel®ファイルで作成した帳票に測定データを直接転送入力でき、現場での作業効率アップにつながります。

  • *1:ワイヤレスアダプタZ3210によるBluetooth®通信を使用します。

現場でのトラブル解析に貢献

高調波測定

GENNECT Cross (*2)の高調波解析機能で電流や電圧の高調波を測定できます。
電源系統などのトラブル解析に役立ちます。

GENNECT Crossの詳細はこちら

  • *2:GENNECT Crossは、現場測定器とスマホやタブレットをBluetooth®通信で接続するアプリです。GENNECT Crossとの連携にはワイヤレスアダプタ Z3210が必要です。

測定と記録を繰り返す作業に便利!

自動ホールド機能

測定中に表示部が見えないときに便利なほか、測定値が安定すると自動で表示値を次の測定までホールドするので、測定と記録を繰り返す作業に大変便利です。

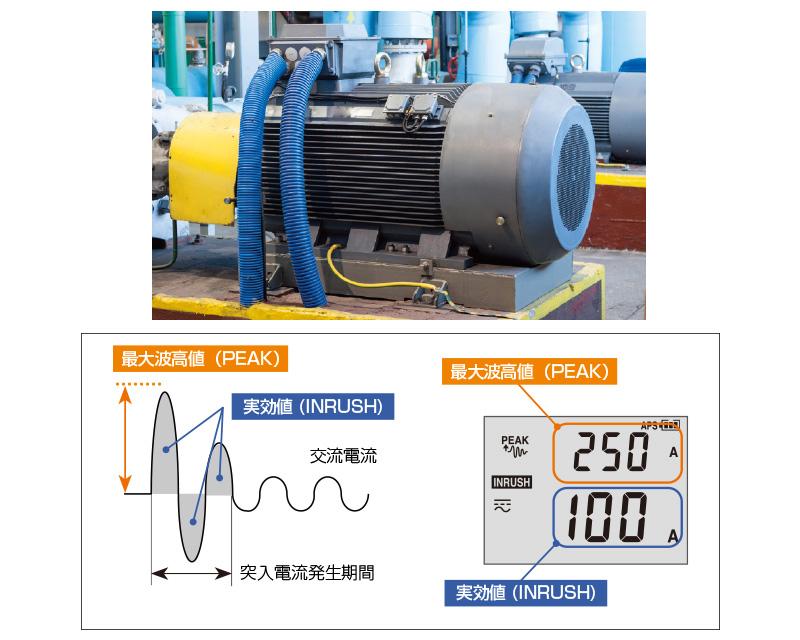

起動時の過渡電流を把握

モータ起動時や溶接電流などの突入電流の実効値と、最大波高値を同時に測定します。突入電流を100 msの期間固定で測定するクランプメータと比較して、突入電流が落ち着くまでの期間(突入電流発生期間、数10 ms〜数100 ms)を自動的に検知し測定します。
突入電流期間が100 msを超える場合でも、100 ms固定方式に比べ正確な測定ができます。

さらにおすすめの特長

テストリードのキャップをなくさない

テストリードとキャップを一体化しました。テストリードの保護用フィンガーガードをスライドすると、簡単に測定カテゴリの切り替えができます。また、キャップをなくす心配もありません。

市販アプリケーションソフト

市販アプリケーションソフトとBluetooth®通信で連携すると、さらに現場の作業効率がアップ。

対応する市販アプリケーションソフトの詳細はこちら

基本仕様

確度保証期間 1年
直流電流レンジ 600.0 A/2000 A, 基本確度: ±1.3% rdg. ±0.3 A (600Aレンジ)
交流電流レンジ 600.0 A/2000 A (10 Hz〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±1.3% rdg. ±0.3 A (at 600A)
クレストファクタ 600.0 Aレンジ: 3以下
2000 Aレンジ: 2.84以下
交流+直流電流レンジ 600.0 A/2000 A (10 Hz〜1 kHz, 真の実効値整流), 基本確度DC, 45 - 66 Hz : ±1.3% rdg. ±1.3 A (at 600A)
直流電圧レンジ 600.0 mV~1000 V(P2010使用時600.0 V~2000 V)
交流電圧レンジ 6.000 V〜1000 V, 4レンジ (15〜1 kHz, 真の実効値整流), 基本確度45 - 66 Hz : ±0.9% rdg. ±0.003 V (at 6V)
交流+直流電圧レンジ 6.000 V〜1000 V, 4レンジ, 基本確度DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (at 6V)
抵抗レンジ 600.0 Ω〜6.000 MΩ, 5レンジ, 基本確度: ±0.7% rdg. ±0.5 Ω (at 600 Ω)
静電容量レンジ 1.000 μF〜1000 μF, 4レンジ, 基本確度: ±1.9% rdg. ±0.005 μF (at 1 μF)
周波数レンジ 9.999 Hz〜999.9 Hz, 3レンジ, 基本確度: ±0.1% rdg. ±0.003 Hz (at 9.999 Hz)
温度 (K) -40.0〜400.0 ˚C, 確度: ±0.5% rdg. ±3.0 ˚C +温度プローブ確度加算
検電 Hi: AC40 V〜600 V, Lo: AC80 V〜600 V, 50/60 Hz
高調波 【Z3210装着時】電圧, 電流における30次までの高調波レベル/含有率/総合高調波歪み率
※アプリケーションソフト (GENNECT Cross) にて表示可能
その他機能 直流電力, 導通チェック, ダイオードチェック, AC/DC自動判別, DC電流・電圧の正負判定, 最大/最小/平均/波高値最大/波高値最小値の表示, ローパスフィルタ, 表示値ホールド, バックライト, オートパワーセーブ, ブザー音, ゼロアジャスト, 他
防じん防水性 IP20(完全に乾いた状態での電圧測定、ジョー閉時)
IP54(保管時)
電源 単4アルカリ乾電池 (LR03) ×2
連続使用時間: 約40時間(Z3210未装着),約24時間(Z3210装着かつ無線通信)
その他の規定条件: AC 100 A測定, LCD バックライト OFF, 23°C参考値
測定可能導体径 φ55 mm, ジョー寸法: 92 W × 18 D mm
寸法・質量 65 W × 250 H × 35 D mm, 530 g
付属品 テストリードL9300 ×1, 携帯用ケースC0203 ×1,単4形アルカリ乾電池 (LR03) ×2, 取扱説明書 ×2, 使用上の注意 ×1

テストリード (3)

L9300は標準付属品

テストリードオプション(L9207-10, L9300用) (2)

L9207-10 のキャップを外した状態で装着。L9300 のガードをスライドし、測定カテゴリII の状態で装着。

テストリードオプション(L4930用) (11)

小型ワニ口クリップL4934を使用する場合は、テストピンL4932が必要

温度測定 (1)

ケース (2)

C0203は標準付属品
