เครื่องวิเคราะห์คุณภาพกำลังไฟฟ้า PQ3198

ตรวจสอบลักษณะกำลังไฟฟ้าและวิเคราะห์สาเหตุของปัญหา

ภาพรวม
คุณสมบัติ
ข้อมูลจำเพาะ
ตัวเลือก
ดาวน์โหลด
แอปพลิเคชั่น

เครื่องวัดและวิเคราะห์กำลังไฟฟ้าแบบพกพาของ ฮิโอกิ เป็นเครื่องมือวัดกำลังไฟฟ้าระดับเดียวกันที่ดีที่สุดสำหรับการวัดสายแบบเฟสเดียวถึงสามเฟสที่มีระดับความเที่ยงตรงและแม่นยำสูง PQ3198 ใหม่ที่ได้รับการปรับปรุงคือเครื่องวิเคราะห์คุณภาพกำลังไฟฟ้าสำหรับการเฝ้าติดตามและบันทึกความผิดปกติของแหล่งจ่ายไฟ ทำให้สามารถตรวจสอบสาเหตุของปัญหาได้อย่างรวดเร็ว และสำหรับการประเมินปัญหาของแหล่งจ่ายไฟ เช่น แรงดันไฟตก การสั่นไหว ฮาร์โมนิก และปัญหาทางไฟฟ้าอื่นๆ คุณสมบัติใหม่รวมถึงความสามารถในการขับเคลื่อนเซ็นเซอร์ปัจจุบันได้โดยตรงจาก PQA และความสามารถในการบันทึกที่เพิ่มขึ้น

ฟีเจอร์หลัก

ตรวจสอบปัญหาพลังงานตามมาตรฐาน IEC61000-4-30 Edition 3 Class A
ความแม่นยำสูงและการบันทึกที่ไม่มีช่องว่างอย่างต่อเนื่อง
(V: ±0.1% ของแรงดันไฟระบุ, A: ±0.1% rdg. ±0.1% fs, W: ±0.2% rdg. ±0.1% fs)
ช่วงแรงดันไฟฟ้าบรอดแบนด์ช่วยให้คุณวัดส่วนประกอบฮาร์มอนิกระดับสูง (ซูเปอร์ฮาร์โมนิก) ได้สูงถึง 80 kHz
แรงดันไฟชั่วขณะสูงสุด 6000 V สูงสุด 700 kHz
วัดได้ถึง 6000 A AC
สองระบบการวัดกำลังและการคำนวณประสิทธิภาพสำหรับ (ch 1, ch 2, ch 3) และ ch 4
ทำการวัดอินเวอร์เตอร์อย่างง่ายด้วยความถี่พื้นฐาน 40 ถึง 70 Hz และความถี่สูงสุด ความถี่พาหะ 20 kHz
สร้างรายงานอย่างง่ายดายด้วยซอฟต์แวร์แอปพลิเคชัน PQ ONE ที่ให้มา
อุปกรณ์เสริม GPS BOX สำหรับการซิงโครไนซ์อุปกรณ์หลายเครื่อง

หมายเลขรุ่น (รหัสการสั่งซื้อ)

PQ3198	ยูนิตหลัก เซ็นเซอร์กระแสแยกจำหน่าย
PQ3198-92	ชุดประกอบด้วยเซ็นเซอร์ 600 A × 4 และตัวเลือกอื่นๆ
PQ3198-94	ชุดประกอบด้วยเซ็นเซอร์ 6000 A × 4 และตัวเลือกอื่นๆ

หมายเหตุ: จำเป็นต้องใช้เซ็นเซอร์วัดกระแสที่เป็นอุปกรณ์เสริมในการวัดค่าพารามิเตอร์กระแสหรือกำลัง เลือกจาก Value Kits เพื่อประหยัดค่าใช้จ่ายเพิ่มเติม

Power quality monitoring, troubleshooting, and energy management

Logging and waveform recording

The PQ3198 is a three-phase power quality analyzer that allows simultaneous power logging and waveform capture of power quality anomalies (events).
Record up to 9999 power quality anomalies (events) and trend data up to 1 year.

Easy to Set up

Preset

เพียงเลือกพรีเซ็ตที่เหมาะกับการใช้งานของคุณ แล้วเครื่องมือจะกำหนดค่าพารามิเตอร์การบันทึกโดยอัตโนมัติ

Wiring and connection guide

The instrument will perform an automatic wiring check and display the results.

จับภาพความผิดปกติของพลังงานได้อย่างน่าเชื่อถือด้วยการตั้งค่าที่เรียบง่าย

The PQ3198 can measure all parameters at once, including power,
harmonics, and anomaly waveforms.
Transient voltages
Voltage swells
Voltage dips
Interruptions
Frequency fluctuations
Inrush current
Harmonics
High-order harmonics (Supraharmonics)
Unbalance

Standard compliant

IEC 61000-4-30 Ed. 3 Class A compliant

The PQ3198 complies with the IEC 61000-4-30 Ed. 3 Class A standard.
As a result, it can perform standard-mandated measurement tasks such as gapless,
continuous calculation; detection of events such as swells, dips, and interruptions;
and time synchronization using GPS (optional).

Class A
Part of the IEC 61000-4-30 international standard, Class A defines power quality parameters, accuracy, and standard compliance to facilitate the comparison and discussion of measurement results from different instruments.

Certificate of Conformity IEC 61000-4-30 Edition 3

EN50160 judgment function (PQ ONE)

Evaluate whether data complies with the EN 50160 standard by analyzing it and generating a judgment based on voltage fluctuations during the trend interval. You can also customize the judgment criteria and parameters. The IEEE 519 TDD and GB Power Quality Statistics Report are also available.

การวัดสองวงจร

Since the PQ3198's fourth voltage channel is isolated from its first three voltage channels, the instrument can measure power and efficiency across two separate circuits.

การวัดอินเวอร์เตอร์อย่างง่าย

The PQ3198 can measure the secondary side of inverters with a fundamental frequency of 40 to 70 Hz and a carrier frequency of up to 20 kHz.It can also measure the efficiency of DC/3-phase inverters.

ตรวจสอบคุณภาพของพลังงานที่จ่ายโดยเครื่องชาร์จ EV อย่างรวดเร็ว

Verify the quality of the input (AC) and output (DC) of an EV rapid charger while simultaneously measuring power and efficiency between input and output.

*For more precise inverter measurement, HIOKI recommends the POWER ANALYZER

Other features

High-order harmonic (supraharmonic) measurement

The high-order harmonic (supraharmonic) component consists of noise components of several kHz or more caused by voltage and current waveform distortions when equipment power supplies use semiconductor devices. It includes various frequency components.
The PQ3198 can measure high-order harmonics (supraharmonics) components from 2 kHz to 80 kHz.

High-speed transient measurement

Transient voltage occurs due to phenomena such as lightning, breaker damage, or the closure of the circuit breaker or relay. It often occurs when there is a radical change in voltage or when the peak voltage is high.

The PQ3198 can measure transient voltages of up to 6000 V lasting as little as 0.5 μs (2 MS/s).

การวัดเส้น 400 Hz

Power measurement for aviation systems and shipboard systems. In addition to 50/60 Hz, the PQ3198 can measure a line frequency of 400 Hz.

การซิงโครไนซ์เวลาด้วย GPS

The GPS OPTION PW9005 can be used to correct the instrument's internal time to UTC standard time. This capability eliminates any time difference between instruments to allow analysis that preserves the simultaneity of phenomena measured with multiple instruments.

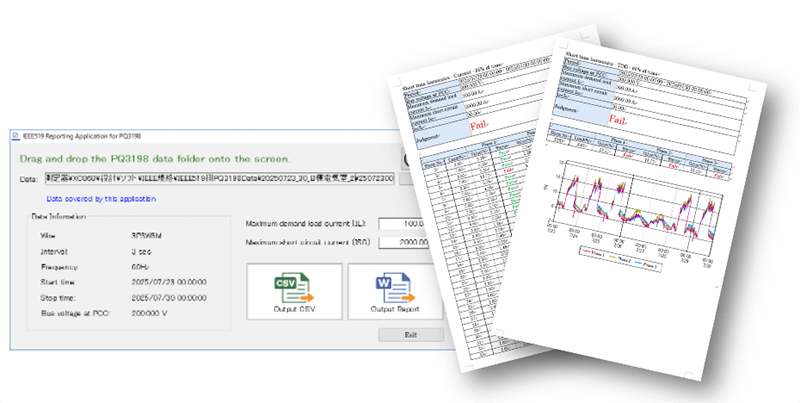

Intuitive software for data analysis and report creation

วิเคราะห์ข้อมูลและสร้างรายงานด้วยซอฟต์แวร์วิเคราะห์คุณภาพกำลังไฟฟ้า PQ ONE ของ HIOKI

Group data from different measurement locations, times, and dates into folders and view them together.

Display detailed measurement data, including event statistics, an event list, and event graphs. Simply choose the parameters you need to output to the report.

Output CSV and PQDIF format files for the parameters you choose. PQDIF format files can also be uploaded to the software.

Statistics display function
Show voltage, current, frequency, harmonics, flicker, and other metrics on the Statistics screen. View the maximum, minimum, and average value for measurement data context.
ITIC curve
Automatically generate ITIC curve from recorded event. The curve estimates IT equipment's resistance to power quality issues such voltage fluctuations.

Remote measurement

การตรวจสอบคุณภาพแหล่งจ่ายไฟของไซต์จากระยะไกล [GENNECT One SF4000]

รับผลการวัดจากไซต์งานแบบเรียลไทม์ และแสดง/บันทึกบนพีซีของคุณ
โอนไฟล์การวัดเหตุการณ์คุณภาพของแหล่งจ่ายไฟไปยังพีซีของคุณทันทีและโดยอัตโนมัติ
ตัววิเคราะห์คุณภาพไฟฟ้านั้นสามารถควบคุมจากระยะไกลจากพีซีของคุณเพื่อเปลี่ยนแปลงเงื่อนไขของเหตุการณ์

เรียนรู้เพิ่มเติม

Escape from your LAN! Realize genuinely remote measurement

Use GENNECT cloud, a cloud service operated by Hioki specifically for its GENNECT line of services, to realize genuinely remote measurement. Acquire measured values in real time, collect data, and control instruments via the cloud, anytime, from anywhere.

เรียนรู้เพิ่มเติม

Wide range of sensors for better quality measurement

หลากหลายช่วงเพื่อรองรับการใช้งานทั้งหมด

Use HIOKI sensors in an array of applications to measure equipment ranging from the secondary side of CTs to high-current wiring.
The CT7136 offers three ranges (50 A/500 A), as do HIOKI's flexible sensors (50 A/500 A/5000 A).
Since the effective measurement range extends to 120% of the nominal range,
flexible sensors can be used to measure currents of up to 6000 A.

ไม่ต้องใช้แหล่งจ่ายไฟภายนอก

AC/DC auto-zero current sensors measure DC current accurately over extended periods of time,eliminating the need to concern yourself with zero-point drift. Since sensor power is supplied by the instrument, there's no need for an AC adapter when using AC/DC sensors or flexible sensors.

การตรวจจับเซ็นเซอร์อัตโนมัติเพื่อหลีกเลี่ยงการวัดที่ผิดพลาด

เพียงเชื่อมต่อเซ็นเซอร์ปัจจุบัน แตะ "เซ็นเซอร์" บนหน้าจอ จากนั้นเครื่องมือจะตรวจจับประเภทเซ็นเซอร์และช่วงกระแสสูงสุดโดยอัตโนมัติ

ข้อกำหนดพื้นฐาน (รับประกันความแม่นยำ 1 ปี ความแม่นยำหลังการปรับรับประกัน 1 ปี)

ประเภทสายวัด	เฟสเดียว 2 สาย เฟสเดียว 3 สาย สามเฟส 3 สาย หรือ 3 เฟส 4 สาย พร้อมช่องอินพุตพิเศษอีกหนึ่งช่องสำหรับวัดแรงดัน กระแสไฟ การวัดกำลังไฟฟ้า (การวัด AC หรือ DC)
ช่วงแรงดันไฟฟ้า	การวัดแรงดันไฟฟ้า: 600.00 V rms การวัดชั่วคราว 6.0000 kV peak
ช่วงปัจจุบัน	500.00 mA ถึง 5.0000 kA AC (ขึ้นอยู่กับเซ็นเซอร์ปัจจุบันที่ใช้งาน)
ช่วงกำลัง	300.00 W ถึง 3.0000 MW (กำหนดโดยอัตโนมัติตามช่วงแรงดันและกระแสที่ใช้งาน)
ความแม่นยำพื้นฐาน	แรงดันไฟฟ้า: ±0.1% ของแรงดันไฟระบุ กระแสไฟ: ±0.1 % rdg ±0.1 % fs + ความแม่นยำของเซ็นเซอร์ปัจจุบัน กำลังใช้งาน: ±0.2 % rdg ±0.1 % fs + ความแม่นยำของเซ็นเซอร์ปัจจุบัน
รายการวัด	1. แรงดันไฟชั่วขณะ : การสุ่มตัวอย่าง 2 MHz 2. รอบความถี่ : คำนวณเป็นหนึ่งรอบ 40 ถึง 70 Hz 3. แรงดันไฟฟ้า (1/2) RMS: การคำนวณหนึ่งรอบจะรีเฟรชทุกครึ่งรอบ RMS ปัจจุบัน (1/2): การคำนวณครึ่งรอบ 4. แรงดันบวม, แรงดันตก, แรงดันหยุดชะงัก 5. กระแสไหลเข้า 6. การเปรียบเทียบรูปคลื่นแรงดัน 7. ค่าการสั่นไหวทันที: ตาม IEC61000-4-15 8. ความถี่ 200 ms: คำนวณเป็น 10 หรือ 12 รอบ,40 ถึง 70 Hz 9. ความถี่ 10 วินาที: คำนวณเป็นเวลาทั้งรอบในช่วงระยะเวลา 10 วินาทีที่ระบุ 40 ถึง 70 Hz 10. จุดสูงสุดของรูปคลื่นแรงดัน, จุดสูงสุดของรูปคลื่นในปัจจุบัน 11. แรงดันไฟ กระแสไฟ กำลังไฟฟ้าแอ็คทีฟ กำลังไฟฟ้าที่มองเห็น กำลังไฟฟ้ารีแอกทีฟ พลังงานแอ็คทีฟ พลังงานปฏิกิริยา ตัวประกอบกำลัง ตัวประกอบกำลังไฟฟ้าดิสเพลสเมนต์ ปัจจัยความไม่สมดุลของแรงดันไฟ ปัจจัยความไม่สมดุลในปัจจุบัน และประสิทธิภาพ 12. ส่วนประกอบฮาร์มอนิกระดับสูง* (แรงดัน/กระแส): 2 kHz ถึง 80 kHz *สุปราโมกข์ 13. มุมเฟสฮาร์มอนิก/ฮาร์มอนิก (แรงดัน/กระแส), กำลังฮาร์มอนิก: ลำดับที่ 0 ถึง 50 14. มุมเฟสแรงดันกระแสฮาร์มอนิก: ลำดับที่ 1 ถึง 50 15. ปัจจัยการบิดเบือนฮาร์มอนิกทั้งหมด (แรงดัน / กระแส) 16. อินเตอร์ฮาร์โมนิก (แรงดัน/กระแส): 0.5 ถึง 49.5 ลำดับ 17. K Factor (ตัวคูณ) 18. IEC กะพริบ Δ V10 กะพริบ 19. แรงดันไฟสัญญาณหลัก
บันทึก	ทำซ้ำเมื่อ: 1 ปี บันทึกสูงสุด: 9999 × 366 วัน (สูงสุด 9999 เหตุการณ์ต่อวัน) ปิดซ้ำ: 35 วัน บันทึกเหตุการณ์สูงสุด: 9999 เหตุการณ์
อินเทอร์เฟซ	การ์ดหน่วยความจำ SD/SDHC, LAN (ฟังก์ชันเซิร์ฟเวอร์ HTTP / ฟังก์ชั่น FTP), USB2.0 (สำหรับการสื่อสาร)
การแสดงผล	LCD สี TFT ขนาด 6.5 นิ้ว (640 × 480 จุด)
แหล่งจ่ายไฟ	อะแดปเตอร์ AC Z1002 (100 V ถึง 240 V AC, 50/60 Hz, กระแสไฟฟ้าที่กำหนด 1.7 A), ชุดแบตเตอรี่ Z1003 (ใช้งานต่อเนื่อง: 180 นาที, เวลาในการชาร์จ: สูงสุด 5 ชม. 30 ม. พร้อมอะแดปเตอร์ AC)
ขนาดและน้ำหนัก	กว้าง 300 มม. (11.81 นิ้ว) × 211 มม. (8.31 นิ้ว) สูง × 68 มม. (2.68 นิ้ว) ลึก 2.6 กก. (91.7 ออนซ์) (รวมแบตเตอรี่แพ็ค Z1003)
อุปกรณ์เสริมที่รวมอยู่ด้วย	คู่มือการใช้งาน ×1, คู่มือการวัด ×1, สายไฟ L1000 ×1 ชุด (แดง/ เหลือง/ น้ำเงิน/ เทาอย่างละ 1, สีดำ 4, ยาว 3 ม. (9.84 ฟุต), คลิปจระเข้ ×8), ท่อเกลียว x20, คลิปสี, อะแดปเตอร์ AC Z1002 ×1, สายรัด ×1, สาย USB (ยาว 1 ม. 3.28 ฟุต) ×1, ชุดแบตเตอรี่ Z1003 ×1, การ์ดหน่วยความจำ SD 2GB Z4001 ×1, ซอฟต์แวร์แอปพลิเคชัน (PQ ONE) ×1

Current input (4)

สำหรับการวัดกำลังไฟฟ้าหรือกระแสโหลด (จำเป็นต้องใช้เซ็นเซอร์ 1 ตัวสำหรับการวัดแบบเฟสเดียว และต้องใช้เซ็นเซอร์ 2 หรือ 3 ตัวสำหรับการวัดแบบ 3 เฟส)

เซ็นเซอร์กระแสไฟสลับแบบยืดหยุ่นได้ CT7040 series

เรียนรู้เพิ่มเติม

• 10 Hz ถึง 50 kHz ความแม่นยำ ±1.5%
• พิกัด 600A หรือ 6000A กระแสสลับ

เซ็นเซอร์กระแสไฟ CT7126

60 A AC, φ 15 มม. (0.59 นิ้ว), ความยาวสายไฟ 2.5 ม. (8.20 ฟุต)

เซ็นเซอร์กระแสไฟ CT7131

100 A AC, φ 15 มม. (0.59 นิ้ว), ความยาวสายไฟ 2.5 ม. (8.20 ฟุต)

เซ็นเซอร์กระแสไฟ CT7136

600 A AC, φ 46 มม. (1.81 นิ้ว), ความยาวสายไฟ 2.5 ม. (8.20 ฟุต)

Leak current input (1)

*สำหรับการวัดกระแสไฟรั่ว (ไม่สามารถวัดกำลังไฟฟ้าได้)

เซ็นเซอร์กระแสไฟรั่ว CT7116

6 A AC, φ 40 มม. (1.57 นิ้ว), ความยาวสายไฟ 2.5 ม. (8.20 ฟุต)

AC/DC current input (6)

สายต่อ L0220-01

ยาว 2 ม. (6.56 ฟุต)

สายต่อ L0220-02

ยาว 5 ม. (16.41 ฟุต)

สายต่อ L0220-03

ยาว 10 ม. (32.81 ฟุต)

AC/DC AUTO-ZERO CURRENT SENSOR CT7742

เรียนรู้เพิ่มเติม

• DC ถึง 5 kHz ความแม่นยำ ±1.5%
• พิกัด 2000A AC/DC

เซ็นเซอร์กระแสไฟ AC/DC AUTO-ZERO CT7736

เรียนรู้เพิ่มเติม

• DC ถึง 5 kHz ความแม่นยำ ±2.0%
• พิกัด 600A AC/DC

AC/DC AUTO-ZERO CURRENT SENSOR CT7731

เรียนรู้เพิ่มเติม

• DC ถึง 5 kHz ความแม่นยำ ±1.0%
• พิกัด 100A AC/DC

Voltage input (8)

*L1000 มาพร้อมกับ PQ3198 *โปรดสอบถามเกี่ยวกับการต่อสายไฟแรงดันไฟฟ้า

สายไฟ L1000

แดง/ เหลือง/ น้ำเงิน/ เทา อันละ 1, ดำ 4, ยาว 3 ม. (9.84 ฟุต), คลิปจระเข้ ×8

อแดปเตอร์สายไฟ PW9000

เมื่อต่อแบบ 3 เฟส 3 สาย แรงดันไฟที่จะต่อจะลดลงจาก 6 เป็น 3

อะแดปเตอร์แม่เหล็ก 9804-01

ยึดติดกับปลายสายไฟ สีแดง ×1, φ11 มม. (0.43 นิ้ว)

อแดปเตอร์สายไฟ PW9001

เมื่อต่อแบบ 3 เฟส 4 สาย แรงดันไฟที่จะต่อจะลดลงจาก 6 เป็น 4

อะแดปเตอร์แม่เหล็ก 9804-02

ยึดติดกับปลายสายไฟ สีดำ ×1, φ11 มม. (0.43 นิ้ว)

สายแพทช์ L1021-01

กล้วยกิ่ง-กล้วย สีแดง ยาว 1,0.5 ม. (1.64 ฟุต) สำหรับกิ่งก้านจากรุ่น L9438 หรือ L1000, CAT IV 600 V, CAT III 1000 V

สายแพทช์ L1021-02

กล้วยกิ่ง-กล้วย สีดำ ความยาว 1,0.5 ม. (1.64 ฟุต) สำหรับกิ่งก้านจากรุ่น L9438 หรือ L1000, CAT IV 600 V, CAT III 1000 V

คลิปหนีบ L9243

ยึดติดกับปลายสายปลั๊กกล้วย แดง/ดำ: 1 ตัว ยาว 185 มม. (7.28 นิ้ว) CAT II 1000 V

Storage media (2)

*Z4001 รวมอยู่ใน PQ3198 เท่านั้น

ข้อควรระวังการ์ด SD
ใช้เฉพาะการ์ด SD ที่จำหน่ายโดย HIOKI ไม่รับประกันความเข้ากันได้และประสิทธิภาพสำหรับการ์ด SD ที่ผลิตโดยผู้ผลิตรายอื่น คุณอาจไม่สามารถอ่านหรือบันทึกข้อมูลลงในการ์ดดังกล่าวได้
